產品介紹

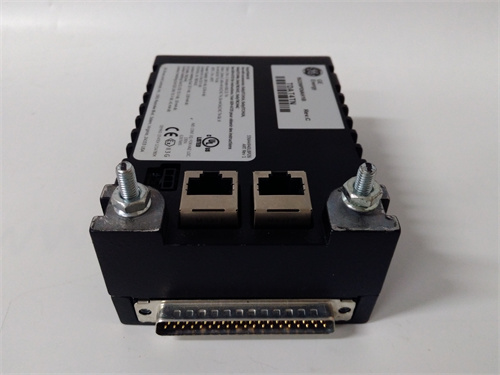

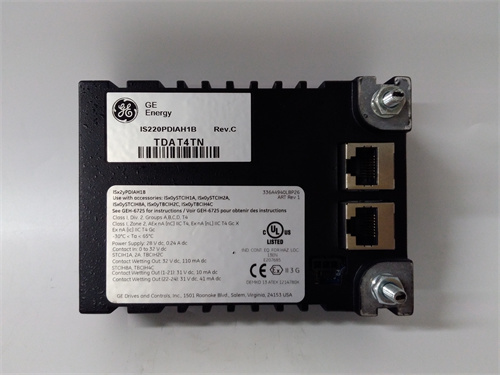

GE IS220PDIAH1B 是美國通用電氣（GE）能源集團為其 Mark VIe 燃?xì)廨啓C(jī)/蒸汽輪機控制系統設計的一款重要輸入/輸出（I/O）模塊。該模塊屬于 Mark VIe 系統分布式 I/O 包（I/O Pack）中的一個組件，具體功能為數字量輸入/輸出模塊或專用接口模塊，負責處理現場設備（如開關、繼電器、電磁閥）與控制核心之間的離散量信號交互。在渦輪機組的復雜控制和保護邏輯中，GE IS220PDIAH1B 充當了現場開關狀態采集與執行指令下達的關鍵接口，其可靠性與實時性對于保障機組安全、高效運行至關重要。對于維護和升級采用 Mark VIe 控制系統的發電企業而言，深入了解GE IS220PDIAH1B 的規格與診斷功能是確?？刂葡到y(tǒng)長期穩定可靠的基礎。

產品參數

• 產品類型：Mark VIe 系統數字量輸入/輸出（DI/DO）模塊或?qū)Ｓ媒涌谀K。

• 所屬系統：專用于GE Mark VIe 系列燃?xì)廨啓C(jī)/蒸汽輪機控制系統。

• 功能定位：型號中的“PDIAH”通常指示該模塊為數字量輸入/輸出模塊，可能集成一定數量的數字量輸入通道和數字量輸出通道，或?yàn)樘囟üδ埽ㄈ玳y門驅動、轉速探頭接口）設計的接口模塊。

• 通道配置：通常提供多路隔離的數字量輸入和輸出通道，具體數量需根據完整型號和手冊確定。

• 信號規格：

  • 輸入部分（DI）：可能接收來自現場的無源干接點信號或特定電壓等級（如24VDC, 125VDC）的有源信號，用于檢測開關狀態、位置反饋等。

  • 輸出部分（DO）：可能提供繼電器觸點輸出或晶體管輸出，用于驅動指示燈、小型繼電器或電磁閥線圈。

• 隔離與保護：通道間以及通道與系統背板間采用光電或變壓器隔離，具備輸入過壓保護、輸出短路保護等。

• 通信接口：通過 Mark VIe 系統的專用高速背板總線與 I/O 包控制器（如 IS200/IS210 系列）通信，進而與主控制器交換數據。

• 狀態指示：模塊前端配備LED指示燈，用于顯示電源狀態、通道活動狀態、通信狀態及故障報警。

• 安裝方式：模塊化設計，可插入 Mark VIe I/O 包的指定插槽中。

• 環境規格：設計用于電廠控制室或電子設備間環境，具有一定的抗振動和寬溫工作能力。

優勢與特點

1. 系統級高可靠性：作為專為關鍵動力設備設計的 Mark VIe 系統的一部分，GE IS220PDIAH1B 從設計、選料到制造均遵循極高的工業標準，確保在長期連續運行和惡劣電氣環境下的可靠性，滿足發電設備對控制部件長壽命、低故障率的要求。

2. 快速響應與確定性：該模塊通過高速背板與控制器通信，能夠?qū)崿F(xiàn)離散量信號的快速采集和指令下發，響應時間確定，這對于需要快速執行保護邏輯（如跳機信號處理）的渦輪控制至關重要。

3. 強大的診斷能力：模塊內置自診斷功能，可實時監測自身健康狀態、通信狀態以及通道級的故障（如輸出短路、輸入信號異常）。這些診斷信息可通過 Mark VIe 的工程工具（如ToolboxST）進行訪問，便于預測性維護和快速故障定位。

4. 與 Mark VIe 生態無縫集成：作為 GE 渦輪控制系統的原生組件，GE IS220PDIAH1B 在機械結構、電氣接口、通信協議和配置軟件上實現了深度集成。其安裝和更換簡便，配置信息與控制器程序統一管理，降低了工程和維護的復雜性。

5. 緊湊與模塊化設計：采用高密度設計，在有限空間內提供多路I/O通道，有助于構建緊湊的控制柜布局。模塊化設計使得單個通道故障時，可通過更換模塊快速恢復，而無需影響系統其他部分。

應用領域與案例

GE IS220PDIAH1B 專門用于配備 GE Mark VIe 控制系統的各類發電機組，包括燃?xì)廨啓C(jī)、蒸汽輪機及聯合循環機組。

• 案例一：燃?xì)廨啓C(jī)輔助系統順序控制
  在燃?xì)廨啓C(jī)啟動過程中，需要順序控制潤滑油泵、頂軸油泵、盤車裝置的嚙合與脫開等。IS220PDIAH1B 模塊負責采集這些輔助設備的“準備好”和“運行”狀態反饋信號（DI），并輸出啟動/停止指令（DO），確保啟動流程安全、有序地進行。

• 案例二：汽輪機閥門位置反饋與測試
  對于汽輪機的主汽門、調節汽門，其閥位開度的限位開關（全開、全關）信號通常接入數字量輸入模塊。同時，用于定期測試閥門活動性的測試電磁閥指令，也可能由該模塊的數字量輸出通道發出。其可靠性保證了閥門狀態監控和測試功能的準確執行。

• 案例三：發電機氫冷系統監控與保護
  在氫冷發電機系統中，監測氫氣壓力、純度以及密封油系統的多個壓力開關和液位開關的狀態至關重要。這些開關信號接入 IS220PDIAH1B 的輸入通道，一旦檢測到異常（如氫壓過低、密封油中斷），模塊將立即向保護系統發送信號，觸發相應報警或保護動作。

與競品對比

與通用 PLC 系統的數字量 I/O 模塊（如西門子 ET 200SP DI/DO、羅克韋爾 1734 Point I/O）相比，GE IS220PDIAH1B 的特殊性在于：

• 高度專用化與系統綁定：它不是通用工業產品，而是專為 Mark VIe 渦輪控制系統優化定制的專用模塊。其電氣特性、通信協議和配置工具完全融入該生態系統，性能與可靠性針對該特定應用場景進行了深度優化。

• 行業特定認證與要求：用于發電設備，尤其是涉及安全停機的場合，其設計可能需滿足更嚴格的行業標準和認證（如功能安全相關考慮），其可靠性和長期供貨承諾比通用模塊更為關鍵。

• 集成診斷的深度：其診斷信息能夠更自然、更深度地集成到 Mark VIe 系統的整體健康管理框架中，為維護人員提供從現場設備到控制柜內模塊的完整故障鏈視圖。

• 生命周期與支持模式：其可用性和技術支持完全依賴于 GE 的能源服務網絡。對于通用市場，此模塊不具備獨立銷售和使用的價值，但對于 Mark VIe 系統用戶，它是確保系統兼容性和長期可靠運行的標準備件。

選型建議與注意事項

1. 嚴格系統匹配性核查：必須確認該模塊與您現有的 Mark VIe 系統版本、I/O 包型號及控制器型號完全兼容。不同版本的 Mark VIe 系統可能要求特定固件版本的 I/O 模塊。

2. 明確具體功能與通道需求：根據圖紙或手冊，明確 IS220PDIAH1B 在您的系統中承擔的具體角色（純DI、純DO還是混合）、所需通道數量、信號電壓/電流等級以及是否需要外部供電。

3. 確認備件替換的精確性：若為備件更換，必須記錄故障模塊上的完整部件號和任何硬件版本信息，確保新模塊與之完全一致。錯誤的模塊可能導致無法識別或功能異常。

4. 遵循安全的安裝與接線規程：安裝和接線必須由經過培訓的人員進行。對于涉及安全停機回路的信號，應嚴格遵守相關的安全作業規程（如掛牌上鎖）。確保信號線屏蔽層正確接地，且遠離動力電纜。

5. 利用軟件工具進行診斷與測試：更換模塊后，必須使用 GE 的 ToolboxST 軟件對模塊進行診斷檢查，確認其通信正常且無硬件故障。必要時，需對相關通道進行功能測試，驗證輸入信號讀取和輸出指令執行的正確性。

6. 專業采購與庫存策略：由于是關鍵系統專用備件，必須通過 GE 官方或其授權的能源服務渠道采購，以確保獲得正品和必要的技術支持。鑒于其重要性，建議為關鍵系統儲備適量的備件，并關注產品的生命周期狀態，制定長期的維護和升級規劃。
