產品描述

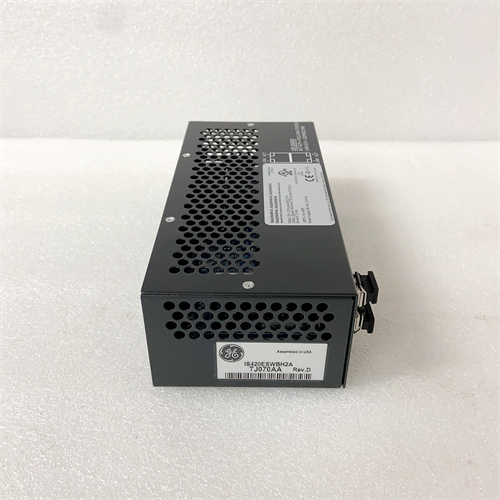

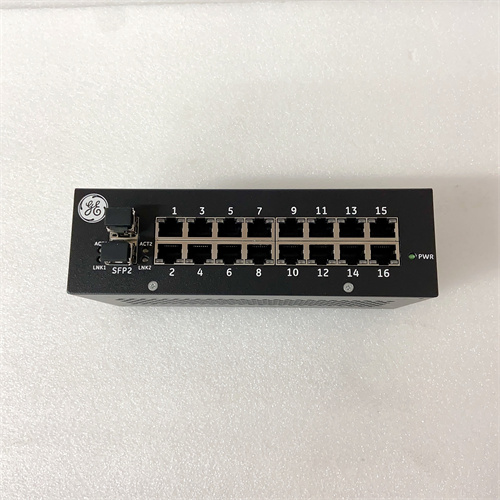

GE IS420ESWBH2A 是通用電氣（GE， 現歸屬艾默生集團）旗下Mark VIe系列燃?xì)廨啓C(jī)/蒸汽輪機控制系統中的一個關鍵I/O模塊，具體為數字量輸入/輸出（DI/DO）組合模塊。該模塊是GE Speedtronic系列（Mark VIe）分布式I/O包（Droop I/O Pack）的標準組件，專為燃?xì)廨啓C(jī)、蒸汽輪機等大型關鍵旋轉機械的控制與保護系統而設計。IS420ESWBH2A 模塊在一個緊湊的單元內集成了多通道的數字量輸入和數字量輸出功能，用于采集現場開關狀態信號（如限位開關、壓力開關）并驅動小型執行機構（如電磁閥、繼電器、指示燈）。在發電廠苛刻的控制環境中，GE IS420ESWBH2A 模塊以其高可靠性、快速響應和強大的診斷能力，確保了對輔助系統設備狀態的精確感知和可靠控制，是保障機組安全啟停、穩定運行和順序控制邏輯執行的重要硬件基礎。

產品參數

• 品牌與系列： GE (現歸屬艾默生)， Speedtronic Mark VIe 控制系統

• 產品型號： IS420ESWBH2A

• 模塊類型： 數字量輸入/輸出組合模塊

• I/O類型： 組合了數字量輸入（DI）和數字量輸出（DO）通道。

• 通道數量： 通常為混合配置，例如8路數字量輸入和8路數字量輸出（具體通道分配需根據詳細手冊確認）。

• 輸入類型（DI）： 通常為干接點（無源觸點）輸入或直流電壓（如24VDC）輸入，具有光電隔離。

• 輸出類型（DO）： 通常為繼電器干接點輸出（常開/常閉）或固態晶體管輸出，用于驅動低功率負載。

• 觸點容量（若為繼電器輸出）： 適用于控制回路，典型值為2A @ 30VDC / 0.5A @ 125VAC。

• 隔離方式： 輸入/輸出通道與控制器背板之間采用光電隔離或繼電器隔離，確保高電氣安全性和抗干擾能力。

• 響應時間： 快速的導通/關斷響應時間，滿足快速順序控制的需求。

• 診斷功能： 模塊通常具備狀態指示燈（如通道狀態、模塊健康），并能將診斷信息反饋至Mark VIe控制系統。

• 安裝方式： 模塊化設計，插入Mark VIe系列的專用I/O端子板或載板中。

• 電源要求： 通過背板或?qū)Ｓ眠B接器從I/O包電源獲取工作電源。

• 工作溫度： 適用于控制柜環境（通常0°C 至 60°C）。

優勢與特點

1. 高集成度與節省空間： GE IS420ESWBH2A 將數字量輸入和輸出功能集成在單一模塊中，顯著優化了I/O包的空間利用率，減少了模塊數量和系統復雜性，特別適合空間受限的分布式I/O站。

2. 極高的可靠性與安全性： 作為關鍵動力設備控制系統的一部分，其設計和制造遵循嚴格的標準。采用高品質的隔離技術和元器件，確保在惡劣的電磁環境下穩定工作，并在需要時可靠地執行控制命令。

3. 快速的動態響應： 模塊設計滿足燃?xì)廨啓C(jī)快速順序控制的需求，輸入采樣和輸出響應延遲時間短，能夠精確配合控制器的快速邏輯運算。

4. 強大的診斷與可維護性： 模塊和系統提供詳細的通道級和模塊級診斷信息（如開路、短路、過載），便于預測性維護和快速故障定位。部分設計支持在線更換。

5. 與Mark VIe系統的深度集成： 該模塊是Mark VIe生態系統的原生組件，其硬件接口、供電、通信協議和診斷與系統的控制器及工程工具（如ToolboxST）完全兼容，確保了最優的性能和便捷的工程實施。

應用領域與案例

GE IS420ESWBH2A 模塊幾乎專用于GE燃機、汽輪機及其聯合循環電廠的輔助系統控制與監測。

• 應用領域： 燃?xì)廨啓C(jī)發電廠（簡單循環、聯合循環）、蒸汽輪機發電廠、核電站常規島輔助系統。

• 應用案例： 在一臺燃?xì)廨啓C(jī)聯合循環機組的潤滑油系統中，GE IS420ESWBH2A 模塊被用于監測和控制相關設備。其數字量輸入通道連接油壓開關、油位開關和油泵運行反饋信號；數字量輸出通道則控制備用油泵的啟停、加熱器的通斷以及報警指示燈。當主油泵故障導致油壓下降時，壓力開關信號被IS420ESWBH2A 的輸入通道采集，控制系統邏輯立即通過該模塊的輸出通道啟動備用油泵，并通過另一個輸出通道點亮控制盤上的報警燈，確保潤滑系統不間斷工作，保護了昂貴的燃?xì)廨啓C(jī)軸承。

與競品對比

與通用PLC的混合I/O模塊或第三方I/O模塊相比，GE IS420ESWBH2A 的核心優勢在于其專為極端關鍵的透平機械控制而設計的特殊資質和與GE專有系統的不可替代的集成性。

• VS 通用工業PLC混合I/O模塊： 通用模塊在成本、通用性上有優勢，但通常在可靠性設計、抗振動、長期穩定性認證（特別是用于安全相關功能）以及與本特利/GE透平控制算法的深度整合上無法達到IS420ESWBH2A 的專業級別。對于燃機控制這類“關鍵任務”應用，原廠指定模塊是保障系統完整性的唯一選擇。

• VS 其他透平控制品牌（如西門子、三菱）的專用I/O： 各品牌均有自己的專用I/O系統。IS420ESWBH2A 的優勢在于其是GE Mark VIe全球裝機量巨大的標準備件，擁有成熟的供應鏈、豐富的應用案例和經過驗證的與GE燃機控制邏輯的匹配度。對于GE機組用戶，它是保證系統一致性和獲得原廠技術支持的必要部件。

選型建議與注意事項

1. 嚴格系統匹配： GE IS420ESWBH2A 必須用于GE Speedtronic Mark VIe 系統。選型必須基于原控制柜圖紙、備件清單或損壞模塊的完整型號，一字不差地采購。

2. 確認I/O規格與分配： 明確所需輸入信號類型（干接點/電壓）和輸出類型（繼電器/固態）及容量是否與現場負載匹配。仔細核對模塊的通道分配圖，確保輸入/輸出點數滿足應用需求。

3. 理解系統配置： 該模塊在ToolboxST軟件中有對應的硬件配置和通道映射。更換模塊時，可能需要檢查或重新下載相關配置，確保通道地址和功能定義正確。

4. 安全操作程序： 更換I/O模塊涉及關鍵控制系統，必須遵循嚴格的電廠安全規程和工作票制度。確保相關系統已置于安全狀態（如停機或維護模式），并做好防靜電措施。

5. 負載保護： 對于繼電器輸出驅動感性負載（如電磁閥線圈），必須配備續流二極管或RC吸收電路以保護觸點，防止電弧損壞。

6. 文檔與版本控制： Mark VIe系統對硬件和軟件版本有嚴格要求。在操作前，必須從GE IS420ESWBH2A相關資源獲取準確的硬件手冊和更換指南，并確認備件版本與現有系統兼容。由于涉及關鍵設備，強烈建議由經過GE（或艾默生）培訓認證的工程師執行更換和測試工作。
