產品介紹

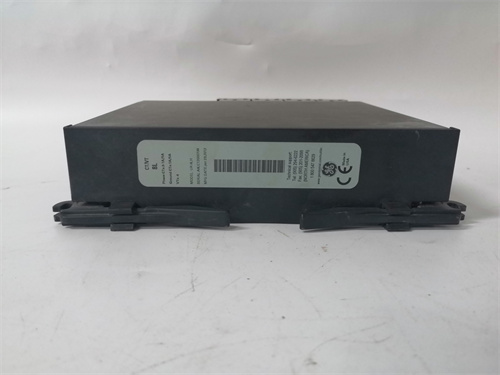

GE UR8LH 是美國通用電氣（GE）Multilin系列保護繼電器產品線中的一款具體型號，屬于其 Universal Relay (UR) 系列。該繼電器是一款線路保護繼電器，專為電力系統中輸配電線路的保護、監控和控制而設計。GE UR8LH 集成了先進的保護算法、高精度的測量功能和靈活的通信能力，能夠可靠地檢測并隔離線路故障，如相間短路、接地故障等，保障電網的安全穩定運行。在變電站自動化系統中，GE UR8LH 扮演著關鍵的一次設備守護者角色。選擇這款繼電器意味著為您的輸電或配電線路配備了集高智能與高可靠性于一體的保護專家。

產品參數

• 產品系列：GE Multilin UR 系列（通用繼電器系列）。

• 設備類型：數字式線路保護繼電器。

• 核心保護功能：

  • 距離保護：多段式相間和接地距離保護（Z1, Z2, Z3/Z4），是線路的主保護。

  • 方向過流保護：帶方向元件的過流和接地過流保護，作為后備或主保護。

  • 自動重合閘：支持單相/三相多次重合閘，提高供電可靠性。

  • 過電壓/低電壓保護。

  • 過頻率/低頻率保護。

  • 斷路器失靈保護。

• 測量與監控：

  • 實時測量三相電流、電壓、有功/無功功率、功率因數、頻率、電能等。

  • 故障錄波與事件順序記錄。

• 輸入/輸出：

  • 模擬量輸入：多組電流（CT）和電壓（PT）輸入。

  • 數字量輸入：多路可編程狀態量輸入。

  • 繼電器輸出：多組可編程跳閘、報警和控制輸出。

• 通信接口：

  • 串行通信：支持Modbus RTU, DNP3.0 over serial等。

  • 以太網通信：通常支持雙以太網口，支持IEC 61850, Modbus TCP/IP, DNP3.0 over LAN等現代協議。

• 人機界面：配備大型背光液晶顯示屏和導航按鍵。

• 電源：寬范圍交直流電源，如24-250 V DC/AC。

優勢與特點

1. 強大的線路保護功能集：GE UR8LH 的核心優勢在于其專為線路保護優化的功能套件。其完善的距離保護和方向過流保護能夠精確地判斷故障位置和方向，實現快速、有選擇性地切除故障，最大限度地縮小停電范圍。

2. 高可靠性、高安全性：采用硬件冗余和故障安全設計，具有極高的抗干擾能力和硬件自檢功能。其保護算法經過長期現場驗證，確保在任何電網工況下都能正確、可靠地動作。

3. 先進的通信與互操作性：原生支持IEC 61850標準，使其能夠無縫集成到現代數字化變電站架構中。強大的本地和遠程通信能力便于實現集中監控、遠程整定和故障信息管理。這一點是GE UR8LH 在智能電網中的關鍵價值。

4. 靈活的配置與強大的診斷：所有保護元件參數、邏輯方程均可通過前面板或?qū)Ｓ密浖‥nerVista）靈活編程。詳細的故障錄波和事件記錄功能為事故分析、系統優化和預防性維護提供了強大的數據支持。

5. 用戶友好的操作與維護：直觀的圖形化界面和EnerVista軟件套件，使得設置、調試、監控和維護工作變得簡單高效。模塊化設計也便于現場更換和升級。

應用領域與案例

GE UR8LH 專門用于電力系統的輸電線路、饋線以及重要的配電線路保護。

• 案例一：110kV/220kV輸電線路主保護
  在高壓輸電線上，UR8LH作為線路兩端的成套保護裝置。其距離保護作為主保護，快速切除線路任意點的故障；方向過流作為后備保護。其自動重合閘功能可在瞬時性故障（如雷擊）后快速恢復供電。

• 案例二：35kV/10kV工業園或城市配電網饋線保護
  作為變電站出線開關柜的保護裝置，UR8LH為每條重要饋線提供過流、接地、重合閘等綜合保護。其豐富的測量功能還可用于線路負荷監控和電能計量。

• 案例三：新能源電站（風電場/光伏電站）集電線路保護
  在風電場中，連接風力發電機和升壓站的35kV集電線路需要可靠的保護。UR8LH能夠適應新能源場站特有的弱饋、諧波等復雜工況，提供靈敏、可靠的保護，保障發電單元和集電系統的安全。

與競品對比

與其他品牌的線路保護裝置（如西門子SIPROTEC 7SA系列、ABB REF6xx系列、施耐德電氣MiCOM P3xx系列）相比，GE UR8LH 的特點在于：

• UR平臺的通用性與靈活性：作為通用繼電器平臺的一員，其硬件平臺與其他UR系列（如變壓器、發電機保護）相同，有利于減少備件種類、簡化人員培訓和維護。

• 在北美及全球電網市場的深厚應用基礎：GE Multilin在電力系統保護領域享有盛譽，UR系列在全球有大量的安裝和運行業績，其可靠性和對復雜電網的適應性得到了廣泛認可。

• EnerVista軟件的強大集成：其配套軟件在設置、分析、資產管理和系統集成方面功能全面且用戶友好，是GE保護產品的重要競爭優勢。

• 強大的定制邏輯能力：用戶可編程邏輯（FlexLogic?）功能非常強大，允許用戶創建復雜的自定義控制和聯鎖方案，滿足特殊的現場需求。

選型建議與注意事項

1. 明確線路參數與保護需求：根據線路電壓等級、長度、拓?fù)浣Y(jié)構、CT/PT變比、最大負荷電流、短路電流水平等參數，確定所需保護功能的配置和定值計算依據。

2. 確定通信與組網要求：明確變電站自動化系統的通信架構（IEC 61850站控層/過程層、DNP3.0或其他），選擇支持相應協議的型號和所需接口模塊。

3. 嚴謹?shù)腃T/PT選型與接線：保護性能依賴于精確的測量。必須選擇符合精度和容量要求的電流、電壓互感器，并確保極性接線絕對正確，尤其對于方向保護和差動保護。

4. 進行專業的整定計算與協調：線路保護的定值需與相鄰線路、變壓器保護及系統側保護進行嚴格的配合與協調，以確保動作的選擇性、速動性和靈敏性。建議由專業保護工程師完成。

5. 重視調試與傳動試驗：安裝后必須進行全面的現場調試，包括保護功能測試（二次注入）、通信測試、斷路器傳動試驗，確保所有功能正確無誤。

6. 通過正規渠道采購與維護：為確保產品質量和獲得原廠技術支持，應通過GE官方或其授權分銷商采購。定期利用其自檢和錄波功能進行狀態評估，并依據電網變化及時修訂定值。保留完整的設備檔案和調試記錄。
