GE 531X305NTBAJG1 是一款由通用電氣（GE）為其DC300/AC300驅動器及Innovation系列直流調速器設計的勵磁控制/電壓反饋板卡。該板卡是驅動控制系統的核心接口組件，專門負責處理來自電機電樞和勵磁回路的反饋信號，并向脈沖放大級提供精確的控制參考。GE 531X305NTBAJG1 廣泛應用于需要精確轉速控制和張力控制的冶金、造紙及線纜行業，是維持老舊GE直流驅動系統持續運行的關鍵備件。

產品概述與描述

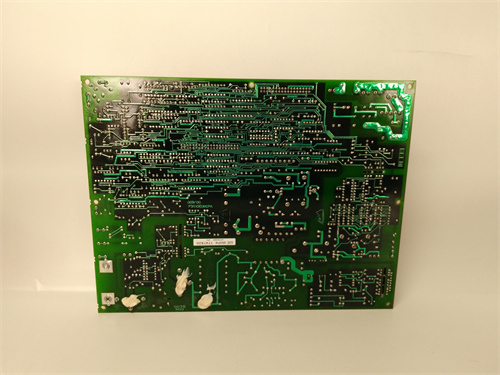

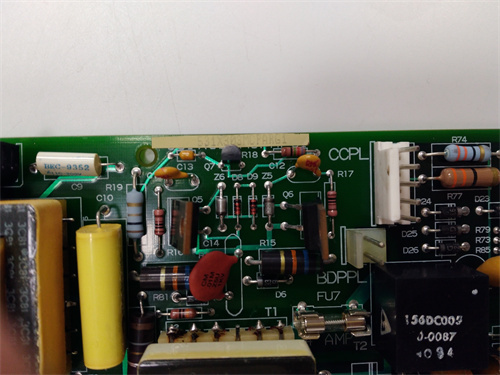

GE 531X305NTBAJG1 本質上是一個多層、高密度的印刷電路板組件，設計用于安裝在驅動器的控制板卡機架上。該板卡的主要功能是調節勵磁電流，并提供電樞電壓和電流的隔離反饋。531X305NTBAJG1 集成了多個精密運算放大器、模擬乘法器以及電壓/頻率轉換器。其“NTBAJG1”后綴通常指示特定的硬件配置級別、出廠校準參數以及阻燃涂層選項。該板卡通過板載的多路LED指示燈陣列，為現場工程師提供電源狀態、勵磁使能及過流故障的即時可視化診斷。GE 531X305NTBAJG1 采用高可靠性插針連接器，確保在持續振動的工業環境中與背板保持穩定的電氣連接。

關鍵參數與規格

• 主要功能：勵磁閉環控制、電樞電壓反饋、電樞電流反饋、速度參考求和。

• 輸入信號：±10 VDC 速度/張力參考；來自電樞互感器的AC電流信號。

• 輸出信號：可控硅觸發相移參考（0至+10 VDC）；隔離的0-10 VDC模擬輸出（用于儀表或PLC）。

• 勵磁控制：半控或全控橋式觸發邏輯，帶軟啟動功能。

• 保護功能：勵磁失磁檢測、過流閾值比較器、失速保護接口。

• 隔離：采用線性光耦提供模擬信號的電氣隔離，耐壓2500VAC。

• 電源：從驅動器內部電源獲取 ±15 VDC 及 +5 VDC。

• 環境：工作溫度0°C至55°C，儲存溫度-40°C至+85°C。

• 認證：UL 508，CE（符合低電壓指令）。

優勢與功能特點

GE 531X305NTBAJG1 在直流傳動控制領域提供了關鍵的接口與保護優勢：

1. 精確的弱磁調速：531X305NTBAJG1 能夠根據電樞電壓實時調整勵磁電流給定，實現恒功率弱磁調速。這對于需要高速運行而負載扭矩較低的卷取機驅動至關重要。

2. 失磁快速保護：該板卡連續監測勵磁電流。一旦檢測到勵磁回路開路或欠流，GE 531X305NTBAJG1 會在數毫秒內封鎖觸發脈沖并發出故障信號，防止電機因失磁而導致“飛車”事故。

3. 抗噪性設計：531X305NTBAJG1 的模擬輸入電路采用了差分放大和主動濾波技術，能夠有效抑制來自大功率可控硅換相時產生的電磁干擾，確保速度控制的穩定性。

4. 靈活的現場適配：通過板載的多組可配置跳線（Jumper），GE 531X305NTBAJG1 可以適應50Hz或60Hz的電源系統，并匹配不同規格的電樞電壓反饋互感器。

5. 簡易的故障診斷：531X305NTBAJG1 上的關鍵測試點（TP）被明確標記。維護人員可以使用萬用表或示波器快速測量這些測試點，將故障隔離至具體板卡或外部接線。

應用領域與實際案例

GE 531X305NTBAJG1 是GE DC300/AC300系列驅動器的常用控制板，主要應用于：

• 鋼鐵冷軋機：GE 531X305NTBAJG1 負責控制開卷機的張力產生。它通過檢測電樞電流間接計算張力，并調節勵磁以維持帶鋼恒張力，防止帶鋼褶皺或斷帶。

• 瓦楞紙板生產線：控制天橋式輸送機的速度匹配。531X305NTBAJG1 接收來自主驅動測速發電機的反饋，調節從動直流電機的勵磁，確保紙板不堆積、不拉伸。

• 橡膠輪胎成型機：用于控制胎面供料架的儲料器位置。GE 531X305NTBAJG1 處理來自電位器的位置反饋，并通過勵磁控制實現擺臂的無級調速。

• 線纜擠出機：在收線架上實現從空盤到滿盤的恒張力控制，531X305NTBAJG1 根據卷徑變化自動弱磁升速。

競品對比

與歐陸（Eurotherm）590系列驅動器的勵磁控制板或西門子6RA70的電子觸發板相比，GE 531X305NTBAJG1 的市場定位在于其模塊化和易維護性。歐陸590的控制板通常是集成功率接口和邏輯控制的“一體化”主板，一旦模擬部分損壞，通常需要更換整塊昂貴的主板。而GE 531X305NTBAJG1 是一塊獨立的子卡，專注于勵磁和反饋功能。如果該卡故障，用戶可以快速插拔更換，成本遠低于更換整塊主板。雖然西門子6RA70的性能參數可能更現代，但對于已淘汰Simadyn D系統的存量GE設備，GE 531X305NTBAJG1 是目前少數無需修改軟件、無需更換直流電機就能恢復生產線運行的可行方案。

選型建議與注意事項

• 型號后綴匹配：GE 531X305NTBAJG1 的“JG1”后綴包含了出廠校準數據。更換新卡時，請確保后綴完全一致，否則可能導致勵磁電流輸出偏差，使電機在基速以下即進入弱磁區或無法達到額定轉速。

• 跳線配置核查：在安裝前，必須對照驅動器的原理圖，核對531X305NTBAJG1上所有跳線的位置。錯誤設置（例如50Hz與60Hz混淆）可能導致電樞電壓反饋計算錯誤，引起過壓跳閘。

• 電解電容老化：GE 531X305NTBAJG1 上通常包含用于信號濾波的鉭電解電容。對于存放超過10年的庫存?zhèn)浼ㄗh使用電容漏電流測試儀進行篩選，或在裝機前進行緩慢的老練通電，防止短路故障。

• 清潔與接觸：該板卡的金手指插拔件對氧化敏感。安裝前應使用專用橡皮擦或無水酒精清潔觸點，確保與背板插槽的低電阻連接。接觸不良會導致勵磁給定信號間歇中斷，引起電機轉速異常波動。

• 備件策略：531X305NTBAJG1 屬于GE的成熟/過時產品線。對于作為關鍵工序瓶頸的單臺設備，建議保持至少2塊板級備件。由于沒有原廠新件生產，建議關注專業第三方維修/拆機件市場的質量聲明。
