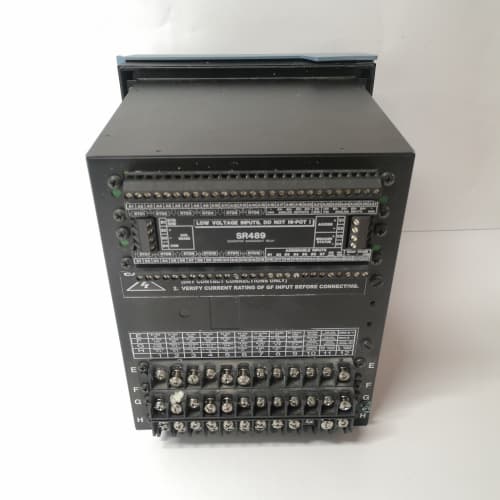

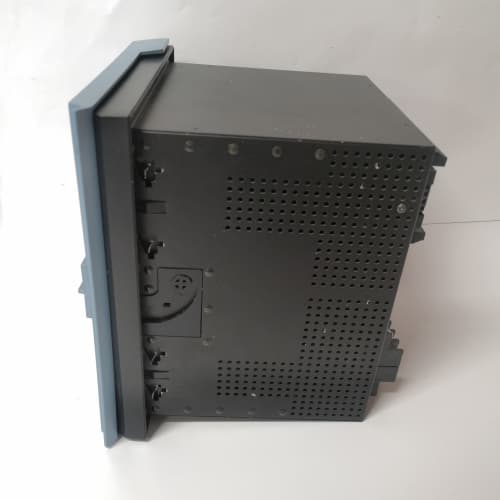

GE SR489-P5-LO-A20-E 是一款由通用電氣（GE）多林公司（Multilin）生產的專用發電機管理繼電器，屬于SR489系列。該設備專為中小型同步及異步發電機的保護、測量和控制而設計，廣泛應用于分布式能源、備用電源及小型水電/火電領域。GE SR489-P5-LO-A20-E 將數字式保護繼電器、PLC邏輯控制器及數據記錄儀的功能高度集成于一體，為發電機提供完整的差動、過流、接地及失磁保護方案。

產品概述與描述

GE SR489-P5-LO-A20-E 本質上是一臺基于微處理器技術的精密發電機保護終端。其型號后綴明確標識了該設備的特定硬件配置：“P5”通常指代特定的電源輸入等級及高中斷容量跳閘輸出；“LO”代表低電平（Low-Offset）CT輸入，優化用于高精度差動保護；“A20”定義了通信協議及I/O擴展能力；“E”則通常指示環保型阻燃外殼或符合特定出口認證標準。SR489-P5-LO-A20-E 持續采樣發電機的三相電壓、電流及中性點電流，通過其強大的保護算法實時計算差動電流、阻抗及功率方向。設備配備高分辨率圖形化LCD顯示屏，可直觀顯示矢量圖、諧波頻譜及故障錄波波形。

關鍵參數與規格

• 保護功能：87G（發電機差動）、51/51N（過流/零序）、40（失磁）、32（逆功率）、81O/U（過頻/低頻）、24（過勵磁V/Hz）等。

• 模擬量輸入：

  • 4路電流：1A或5A CT二次側（“LO”版本優化小信號精度）。

  • 4路電壓：0-300VAC，用于測量及同期檢查。

• 數字量I/O：8路光隔輸入，8路機械式繼電器輸出（2A/250VAC）。

• 通信協議：RS485接口，支持Modbus RTU及DNP 3.0。

• 故障錄波：最多記錄64個事件，采樣率64點/周波，持續4秒。

• 精度：保護級電流±2%，計量級電流±0.5%。

• 輔助電源：90-300VDC / 70-265VAC（寬范圍開關電源）。

• 安裝方式：嵌入式面板安裝，或19英寸機架適配器。

• 認證：UL 508，CSA C22.2，IEC 60255。

優勢與功能特點

GE SR489-P5-LO-A20-E 在發電機級保護中提供了專業且針對性的技術優勢：

1. 完美的低電平差動性能：SR489-P5-LO-A20-E 的“LO”版本專為發變組差動保護優化。其CT輸入電路具有極低的拐點電壓和超高精度，能夠在發電機啟動并網或外部故障切除等大CT飽和工況下，依然準確區分內部故障和穿越性故障，徹底避免保護誤動。

2. 全面的失磁保護：GE SR489-P5-LO-A20-E 提供基于阻抗圓的失磁保護方案，可區分部分失磁與完全失磁，并支持自適應系統阻抗切換。這有效防止了勵磁系統部分故障導致機組無功反吸、系統電壓崩潰的風險。

3. 簡易的同期功能：集成自動同期檢查功能，489 可以閉鎖斷路器合閘，直至發電機電壓、頻率及相位與系統側匹配。這無需額外購置獨立的同期裝置，降低了盤柜成本。

4. 靈活的邏輯編程：設備內置FlexLogic?可編程邏輯，允許用戶自定義復雜的連鎖條件。例如，利用SR489-P5-LO-A20-E 實現冷卻風機故障延時跳閘、或斷路器非全相保護邏輯。

5. 惡劣環境適應性：該型號采用寬溫元件，適用于無空調的偏遠變電站或集裝箱式柴油發電機組，工作溫度范圍可達-40°C至+70°C。

應用領域與實際案例

GE SR489-P5-LO-A20-E 是分布式發電及工業自備電廠的主力保護設備：

• 數據中心備用電源：在大型數據中心，數十臺并聯的2MW柴油發電機組均配備GE SR489-P5-LO-A20-E。其精確的逆功率檢測功能可防止市電恢復后功率反灌，確保發電機組安全解列。

• 生物質發電廠：SR489-P5-LO-A20-E 用于保護30MW汽輪發電機組。其定子接地保護（95%范圍）能夠檢測到靠近中性點的早期匝間絕緣缺陷。

• 小水電站自動化改造：GE SR489-P5-LO-A20-E 替換老舊的機電式保護繼電器，通過Modbus通信將電壓、電流及有功/無功功率上傳至中控室，實現無人值班。

• 石油鉆井平臺：用于保護氣體發動機驅動的發電機，489 的防喘振電壓保護功能避免了鉆機啟動時巨大的無功沖擊導致的勵磁系統過載。

競品對比

與施耐德電氣的Easergy MiCOM P341或西門子SIPROTEC 7UM62相比，GE SR489-P5-LO-A20-E 的差異化優勢在于其極高的性價比和緊湊的尺寸。MiCOM P341和7UM62通常是功能全面的數字式發電機保護平臺，支持復雜的區域聯鎖甚至IEC 61850，但它們的成本和物理尺寸明顯大于SR489。SR489 在一個標準的半機箱單元內集成了適用于絕大多數工業發電機（≤30MW）所需的全部保護功能。對于成本敏感且不要求變電站全數字化通信的商業及工業項目，GE SR489-P5-LO-A20-E 是經過數十年驗證的成熟方案。其缺點在于對IEC 61850的支持較弱，但在存量市場改造中，這往往不是決定性因素。

選型建議與注意事項

• CT配置確認：訂購SR489-P5-LO-A20-E時，必須明確CT二次側額定值是1A還是5A，并確保其與現場電流互感器匹配。錯誤的CT變比選型將導致所有過流及差動保護定值嚴重偏移。

• 輔助電源適配：確認GE SR489-P5-LO-A20-E 的輔助電源模塊規格。雖然“P5”后綴通常代表寬范圍開關電源，但仍需確認與現場直流屏電壓（如110VDC或220VDC）的兼容性。

• 差動保護校準：對于發電機差動保護應用，需要在初次投運時嚴格進行“零漂校準”和“通道相位修正”。GE SR489-P5-LO-A20-E 軟件提供自動校準向?qū)?，該步驟不可省略，否則可能導致高達0.3A的不平衡電流。

• 接地方式匹配：SR489 的零序過流保護（51N）與發電機中性點的接地方式（高阻接地/低阻接地/不接地）強相關。必須根據現場實際接地電阻值整定零序保護定值。

• 通信規劃：若需接入電廠監控系統，請?zhí)崆按_認主站系統支持的協議版本。SR489-P5-LO-A20-E 的Modbus點表是公開的，建議在工程階段完成點表映射，避免現場臨時修改。

• 備件策略：GE SR489-P5-LO-A20-E 是生命周期的成熟產品。對于關鍵的一級負荷發電機組，建議保持1：1的即用備件。
