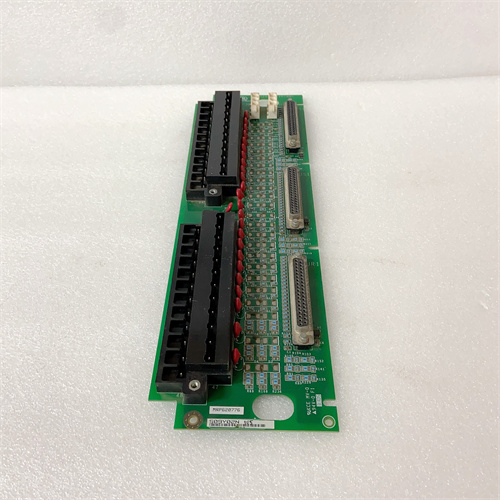

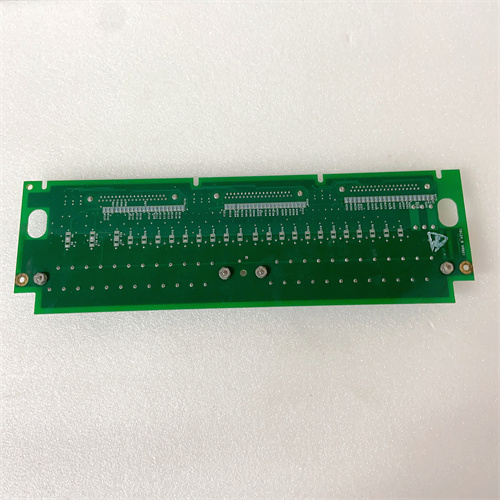

GE IS200TBCIH1BBC 產品概述

GE IS200TBCIH1BBC 是一款專用于通用電氣（GE）Mark VI 和 Mark VIe 系列燃?xì)夂驼羝麥u輪控制系統的端子板組件。作為渦輪控制系統 I/O 架構中的關鍵接口元件，GE IS200TBCIH1BBC 負責為現場設備（如傳感器、執行器和開關）與控制系統核心模塊之間提供可靠、有序的電氣連接。該端子板通常安裝在控制機架的特定位置，通過背板連接器與前置的 I/O 模塊（如模擬量輸入模塊或數字量輸入模塊）通信，而另一側的接線端子則用于連接現場電纜。GE IS200TBCIH1BBC 不僅簡化了現場布線，還集成了信號調理和保護電路，確保信號傳輸?shù)耐暾院头€(wěn)定性。在發電領域，特別是 GE 的重型燃?xì)廨啓C(jī)和蒸汽輪機控制系統中，GE IS200TBCIH1BBC 以其高可靠性和與 Mark VI/VIe 系統的無縫集成，成為保障發電機組安全、穩定運行的關鍵組件。

產品參數與規格

GE IS200TBCIH1BBC 的技術規格圍繞信號接口和電氣連接而設計：

• 制造商： 通用電氣（GE）/ 艾默生（Emerson，現持有該業務）

• 型號： IS200TBCIH1BBC

• 產品類型： 端子板 / 接線板

• 系列： Mark VI / Mark VIe 控制系統

• 主要功能： 為現場設備與 I/O 模塊之間提供電氣連接和信號調理

• 連接方式： 通過高密度背板連接器與前置 I/O 模塊連接；通過螺釘式接線端子連接現場電纜

• 信號類型： 兼容多種信號類型，包括模擬量輸入/輸出和數字量輸入/輸出

• 保護功能： 集成浪涌抑制、過壓保護和濾波電路，保護內部模塊免受現場干擾

• 狀態指示： 板載 LED 指示燈，顯示電源狀態和關鍵信號狀態

• 安裝方式： 安裝在 Mark VI/VIe 控制機架的專用位置，通過導槽固定并提供背板連接

• 工作環境： 設計用于工業控制柜，能夠耐受一定的溫度、振動和電磁干擾

• 電源： 通常通過背板從系統電源模塊獲取工作電源

優勢與核心特點

GE IS200TBCIH1BBC 在 Mark VI/VIe 渦輪控制系統中具有以下顯著優勢：

• 簡化現場布線： IS200TBCIH1BBC 將前置 I/O 模塊密集的針腳信號轉換到排列清晰、標識明確的接線端子上。這種設計使得現場工程師能夠快速、準確地進行接線，大大降低了因接線錯誤導致的設備故障風險。GE IS200TBCIH1BBC 的清晰標識和合理布局簡化了現場安裝和維護工作。

• 信號調理與保護： IS200TBCIH1BBC 并非簡單的直通板，而是集成了多種信號調理和保護電路。它可以對來自現場的原始信號進行濾波、隔離和電平轉換，確保進入核心控制器的是干凈、可靠的信號，同時反向保護昂貴的控制模塊免受外部浪涌沖擊。GE IS200TBCIH1BBC 的保護功能提高了整個控制系統的抗干擾能力和可靠性。

• 熱插拔維護支持： 在 Mark VI/VIe 架構中，配合 IS200TBCIH1BBC 使用的前置 I/O 模塊通常支持熱插拔。當某個 I/O 模塊需要更換時，無需斷電，只需將其從端子板上拔出，而 GE IS200TBCIH1BBC 上的現場接線紋絲不動，這極大縮短了發電設備的停機時間，提高了系統的可用性。

• 與 Mark VI/VIe 系統無縫集成： 作為 GE 原廠設計的專用端子板，IS200TBCIH1BBC 在機械尺寸、電氣特性和信號定義上與 Mark VI/VIe 系統的 I/O 模塊和機架完美匹配。這種無縫集成確保了整個渦輪控制系統的穩定性和數據通信的準確性。GE IS200TBCIH1BBC 的原廠設計保證了與 GE 專用控制算法（如溫度控制和燃料調度）的兼容性。

• 診斷與狀態指示： 許多型號的端子板上配備了 LED 指示燈，可以直觀地顯示電源狀態和關鍵信號狀態。這為現場維護人員提供了快速診斷故障的能力，通過觀察 GE IS200TBCIH1BBC 的指示燈，可以初步判斷信號是否正常傳輸，大大簡化了故障排查過程。

應用案例

GE IS200TBCIH1BBC 主要應用于 GE 燃?xì)廨啓C(jī)和蒸汽輪機的控制系統中：

• 聯合循環發電廠： 在由燃?xì)廨啓C(jī)和蒸汽輪機組成的聯合循環電廠中，IS200TBCIH1BBC 用于連接振動傳感器、熱電偶、壓力變送器以及控制燃料和蒸汽流量的執行器，確保渦輪機組在最佳效率點安全運行。GE IS200TBCIH1BBC 的可靠連接直接關系到機組控制精度和安全性。

• 燃?xì)廨啓C(jī)燃料控制： 在燃?xì)廨啓C(jī)控制系統中，GE IS200TBCIH1BBC 作為燃料控制回路的接口端子板，連接燃料調節閥的位置反饋和執行指令信號，實現精確的燃料流量控制。

• 壓縮機防喘振控制： 在燃?xì)廨啓C(jī)驅動的壓縮機系統中，IS200TBCIH1BBC 用于連接入口流量傳感器、出口壓力傳感器和防喘振閥，實現壓縮機防喘振控制回路的信號接口。

• 發電機勵磁控制接口： GE IS200TBCIH1BBC 可用于連接發電機端電壓和電流互感器的信號，以及向勵磁系統輸出電壓調節指令，實現發電機的自動電壓調節和無功功率控制。

與競品的對比分析

在渦輪控制系統的接口端子板領域，GE IS200TBCIH1BBC 與其他產品相比具有特定的市場定位：

• 對比 Siemens（例如 SPPA-T3000 系統的端子模塊）： 西門子的 T3000 系統主要應用于西門子自己的汽輪機。GE IS200TBCIH1BBC 的優勢在于它與 GE 燃?xì)廨啓C(jī)和 Mark VI/VIe 控制架構的原生集成，對于全球龐大的 GE 燃?xì)廨啓C(jī)用戶群體而言，它是確保備件兼容性和系統性能的最直接選擇。

• 對比 Woodward（例如 MicroNet 或 AtlasPC 控制器的接口板）： Woodward 在獨立控制和調速器領域表現出色。GE IS200TBCIH1BBC 作為 Mark VI/VIe 系統的一部分，不僅提供接口功能，還深度參與了系統的整體信號調理和保護策略，與 GE 的專用 I/O 模塊緊密配合。

• 對比第三方仿制端子板： 市場上可能存在聲稱與 Mark VI/VIe 系統兼容的第三方端子板。然而，GE IS200TBCIH1BBC 經過了 GE 嚴格的型式測試和環境測試，其信號完整性、絕緣性能以及防火等級是第三方產品難以保證的，尤其是在涉及機組安全鏈的關鍵信號回路中。

選型建議與注意事項

• 精確型號匹配： IS200TBCIH1BBC 的完整型號包含了硬件版本和特定配置信息。在采購備件時，務必從現有模塊標簽或 GE 圖紙中獲取完整型號，并與供應商確認其與您系統中前置 I/O 模塊的兼容性。

• 信號類型確認： 確認 GE IS200TBCIH1BBC 的信號類型和接線定義是否與您的前置 I/O 模塊和現場設備匹配。不同類型的 I/O 模塊（如模擬量輸入、數字量輸出）需要配接相應的端子板。

• 安裝環境與散熱： GE IS200TBCIH1BBC 安裝在控制機柜內。確保機柜內的濕度、溫度和粉塵水平符合 GE 的規范要求，避免因環境因素導致端子板腐蝕或接觸不良。

• 防靜電措施： 在安裝或拆卸 IS200TBCIH1BBC 時，務必采取適當?shù)姆漓o電措施，避免人體靜電損壞板載敏感元件。

• 系統測試與驗證： 安裝完成后，在通電前應再次確認所有外部接線都已正確牢固。通電后，通過控制系統的人機界面驗證所有連接的傳感器和執行器信號是否正常，并進行必要的回路測試，確保 GE IS200TBCIH1BBC 工作正常。
