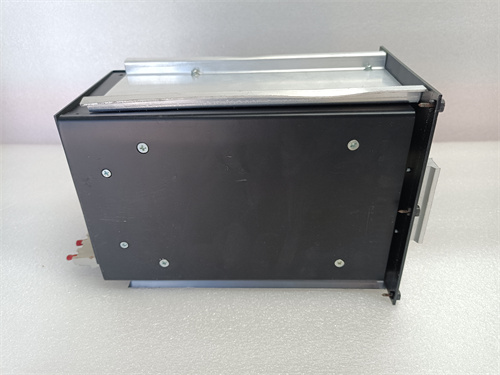

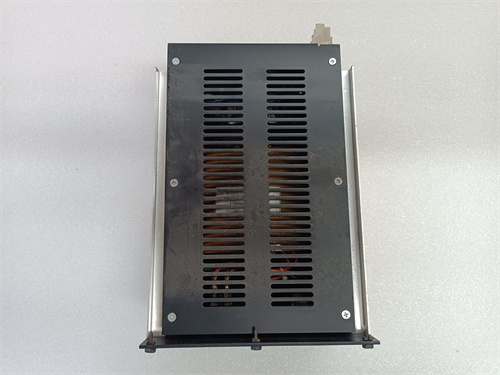

GE WES5162-9101 產品概述

GE WES5162-9101 是一款專用于通用電氣（GE）勵磁系統的高性能控制板，屬于 GE 的 EX2100 系列勵磁系統的重要組成部分。該控制板作為勵磁調節器的核心處理單元，負責執行自動電壓調節（AVR）、電力系統穩定器（PSS）和勵磁電流限制等關鍵控制算法，確保同步發電機在各種運行工況下的電壓穩定和無功功率調節。GE WES5162-9101 采用先進的數字信號處理技術和模塊化設計，能夠精確地采集發電機端電壓、電流和轉子電流等反饋信號，并向晶閘管整流橋輸出精確的觸發脈沖，控制勵磁電流。在火力發電、水力發電和燃氣輪發電等領域，GE WES5162-9101 以其卓越的控制性能、高可靠性和與 GE 勵磁系統的無縫集成，成為保障發電機穩定運行和電網電壓支撐的關鍵設備。

產品參數與規格

GE WES5162-9101 的技術規格體現了其在勵磁控制領域的專業定位：

• 制造商： 通用電氣（GE）

• 型號： WES5162-9101

• 產品類型： 勵磁調節器控制板

• 系列： EX2100 勵磁系統

• 主要功能： 執行自動電壓調節、電力系統穩定和勵磁電流限制等控制算法

• 處理器： 高性能數字信號處理器，專為實時控制優化

• 輸入信號： 接收發電機端電壓、電流和轉子電流等反饋信號

• 輸出信號： 向晶閘管整流橋輸出精確的觸發脈沖，控制勵磁電流

• 通信接口： 支持與 DCS 和上位機通信的多種接口

• 控制模式： 支持自動電壓調節、無功功率調節、功率因數調節和手動勵磁調節等多種模式

• 保護功能： 內置過勵限制、欠勵限制、V/Hz 限制和電力系統穩定器等功能

• 安裝方式： 安裝在 EX2100 勵磁柜內，通常為插拔式模塊

• 診斷功能： 內置全面的自診斷功能，實時監控模塊狀態和控制回路健康

優勢與核心特點

GE WES5162-9101 在發電機勵磁系統中具有以下顯著優勢：

• 精確的電壓調節： WES5162-9101 采用先進的數字控制算法和高精度模數轉換技術，能夠精確地調節發電機端電壓，維持電壓穩定在設定值。即使在電網擾動或負荷急劇變化的情況下，GE WES5162-9101 也能快速響應，確保發電機電壓的快速恢復，提高電網的電能質量。其高精度的控制能力直接關系到發電機的并網穩定性和電網支撐能力。

• 電力系統穩定功能： 該控制板內置的電力系統穩定器（PSS）功能，能夠通過附加勵磁控制信號，有效抑制電力系統的低頻振蕩，提高電力系統的動態穩定性。這對于連接弱電網或長距離輸電的發電機組尤為重要，GE WES5162-9101 的 PSS 功能增強了電網的阻尼特性，防止系統振蕩失穩。

• 全面的限制和保護： WES5162-9101 內置多種勵磁限制功能，包括過勵限制、欠勵限制和 V/Hz 限制，確保發電機始終運行在安全區域內。這些限制功能與保護繼電器配合，防止發電機因勵磁異常而損壞，體現了 GE WES5162-9101 對設備安全性的重視。其完善的保護機制大大降低了發電機故障的風險。

• 與 EX2100 系統無縫集成： 作為 GE 原廠設計的專用控制板，WES5162-9101 在電氣特性、通信協議和機械尺寸上與 EX2100 勵磁系統的功率部分和 I/O 模塊完美匹配。通過 GE 的勵磁系統調試軟件，可以輕松配置 GE WES5162-9101 的控制參數，無需復雜的第三方工具。

• 高可靠性工業設計： GE WES5162-9101 采用工業級元器件和嚴格的制造工藝，能夠在發電廠復雜的電磁環境中長期穩定運行。其冗余電源設計和全面的自診斷功能，確保了勵磁系統的高可用性，GE WES5162-9101 的可靠性直接關系到發電機的安全運行。

應用案例

GE WES5162-9101 廣泛應用于各類同步發電機的勵磁系統中：

• 大型火力發電廠： 在 300MW 以上的汽輪發電機組中，WES5162-9101 作為 EX2100 勵磁系統的核心控制板，執行自動電壓調節和電力系統穩定功能，確保機組在并網運行和電網擾動時的穩定。GE WES5162-9101 的快速響應能力在此類大容量機組中至關重要。

• 燃氣輪機電廠： 燃氣輪發電機啟停頻繁，對勵磁系統的響應速度要求高。GE WES5162-9101 的高速處理能力確保了勵磁系統能夠快速響應燃氣輪機的工況變化，維持發電機電壓穩定。

• 水力發電站： 在水輪發電機勵磁系統中，WES5162-9101 根據水頭和負荷變化，精確調節勵磁電流，維持發電機端電壓穩定，并向電網提供無功功率支撐。

• 工業自備電廠： 在工廠的自備發電機組中，GE WES5162-9101 用于實現勵磁控制，確保發電機與電網的平穩并列運行，并在孤島模式下維持廠用電的電壓穩定。

與競品的對比分析

在勵磁系統控制板市場中，GE WES5162-9101 與其他品牌的產品形成競爭關系：

• 對比 ABB（例如 UNITROL 系列的勵磁控制模塊）： ABB 的 UNITROL 勵磁系統在水電和工業發電機領域具有優勢。GE WES5162-9101 的優勢在于與 GE 燃氣輪機和 EX2100 勵磁系統的原生集成，特別是在 GE 燃氣輪機發電廠中，它是勵磁控制的首選。

• 對比 Siemens（例如 THYRIPOL 勵磁系統的控制器）： 西門子的勵磁系統在其汽輪機和燃氣輪機中廣泛應用。GE WES5162-9101 在 GE 勵磁系統存量市場中擁有無可替代的地位，其設計和規格專門針對 GE 的 EX2100 系統優化。

• 對比巴西或中國本土勵磁系統品牌： 許多本土品牌提供價格更具競爭力的勵磁系統。GE WES5162-9101 的優勢在于 GE 數十年來在勵磁技術領域的深厚積累、全球化的技術支持和售后服務網絡，以及在高端市場和關鍵應用中的信譽。

選型建議與注意事項

• 系統兼容性確認： GE WES5162-9101 可能有多種硬件版本和固件版本。在采購前，務必從現有系統圖紙或 GE 的技術文檔中獲取完整的型號信息，并與供應商確認其與您系統中現有 EX2100 勵磁系統的兼容性。

• 控制模式與參數設置： WES5162-9101 的配置和調試需要專業的知識和經驗。確保獲得 GE 的勵磁系統調試軟件，并由經過 GE 培訓的工程師進行參數設置和現場調試，確保勵磁系統的性能和穩定性。

• 安裝環境檢查： 勵磁柜通常安裝在發電機附近，可能存在振動、高溫和電磁干擾。確保 GE WES5162-9101 的安裝位置符合規格要求，通風散熱良好。

• 防靜電措施： GE WES5162-9101 包含敏感電子元件。在安裝或拆卸模塊時，務必采取適當?shù)姆漓o電措施，并在斷電狀態下操作，防止靜電放電損壞模塊。

• 系統測試與驗證： 安裝新模塊后，在重新啟動勵磁系統前，應檢查所有指示燈狀態是否正常。系統上電后，通過勵磁調節器的人機界面監控關鍵信號，進行電壓調節和限制功能測試，確保 GE WES5162-9101 工作正常。
