產品概覽與核心介紹
今天我們要深入探討的是來自通用電氣(GE)旗下Multilin系列的一款專用電動機保護繼電器—— GE 369-HI-0-M-F-E-0。在工業應用中,電動機是拖動各種機械設備的核心動力,對電動機進行全面、可靠的保護,防止其因過載、短路、堵轉、缺相、接地等故障而損壞,對于保障生產連續性和降低維護成本至關重要。GE 369(也稱為369)是GE Multilin公司一款廣受歡迎的電動機管理繼電器,專門用于為各種電壓等級和功率的中高壓電動機提供全面的保護、監測和控制功能。型號 369-HI-0-M-F-E-0 是一個完整的配置型號,其中每一個字母和數字都代表了該繼電器的特定硬件選項、電源電壓、通信協議、顯示類型和輸入/輸出配置。您可以通過點擊此處訪問模擬的產品頁面來獲取更多基礎信息,但以下我們將從專業角度進行深度剖析。
詳細技術參數與功能
GE 369-HI-0-M-F-E-0 作為一款功能全面的電動機管理繼電器,其型號本身即精確定義了其功能和配置:
基本型號與系列:GE 369 屬于GE Multilin 369系列電動機管理繼電器。
型號解析:我們可以對完整型號 369-HI-0-M-F-E-0 進行詳細拆解:
369:基礎型號,表示電動機管理繼電器。
HI:可能代表電流互感器(CT)額定值和/或輔助電源電壓等級?!癏I”通常對應5A的CT二次側額定電流,以及80-300V DC或70-265V AC的寬范圍輔助電源。
0:可能代表外殼類型和安裝方式,例如“0”可能指標準嵌入式安裝外殼。
M:指定了通信協議選項?!癕”通常表示內置了Modbus RTU通信接口,通過RS-485端口實現。這是連接PLC、DCS或SCADA系統最常見的通信方式。
F:定義了前面板顯示器的類型。“F”可能代表帶背光的LCD顯示屏,用于本地查看測量值和設置參數。
E:代表數字量輸入/輸出的配置?!癊”可能指定了特定數量和類型的輸入輸出模塊。
0:最后一個“0”可能代表未使用的選項槽位或特定出廠配置。
主要保護功能:369 集成了全面的電動機保護功能,包括:
熱過載保護:基于電動機熱模型,模擬電機發熱和散熱過程,提供準確的過載保護。這是電動機保護的核心功能。
短路保護:包括相間短路瞬時保護和短路短延時保護。
堵轉保護:在電機啟動或運行過程中檢測堵轉狀態,避免電機燒毀。
缺相/相不平衡保護:檢測電源缺相或三相電流不平衡,保護電機。
接地故障保護:檢測電動機及其供電電纜的接地故障,提高安全性。
欠載/欠流保護:檢測電機空載或皮帶斷裂等欠載工況。
啟動時間過長保護:監控電機啟動時間,防止因負載過重導致啟動失敗。
正序/負序/零序過流保護:提供更精細的故障檢測能力。
監測與測量功能:實時測量和顯示三相電流、接地故障電流、熱容狀態、功率因數、有功/無功功率、電能、溫度(通過RTD輸入)等電氣參數。
RTD輸入:369 通常內置多個RTD(電阻溫度探測器)輸入通道,可以直接連接電機軸承、繞組和環境的溫度傳感器,實現基于溫度的過熱保護。
記錄功能:記錄多達數十個帶有時間標簽的事件和故障記錄,包括故障前、故障時和故障后的電流波形,便于故障分析。
通信功能:通過內置的Modbus RTU協議,369-HI-0-M-F-E-0 可以與SCADA系統、PLC或工廠自動化系統進行數據交換,實現遠程監視、參數設置和控制。
輸入/輸出:提供多路可編程的數字量輸入和繼電器輸出,可以靈活地接入外部信號(如斷路器狀態、啟動/停止按鈕)和控制外部設備(如合閘/分閘線圈、報警燈)。

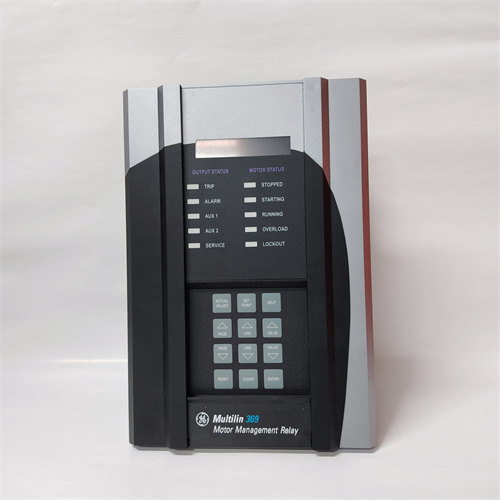

人機界面:前面板帶有LCD顯示屏和按鍵,用于本地查看測量值、讀取事件記錄、修改定值等。
自診斷功能:持續監控自身硬件和軟件狀態,并在發生故障時發出告警。
優勢特點與應用價值
在實際工業應用中,選擇 GE 369-HI-0-M-F-E-0 意味著選擇了對電動機最全面、最可靠的保護方案。其核心優勢包括:
全面的電動機保護:集成了熱過載、短路、堵轉、缺相、接地、欠載等多種保護功能于一體,無需再依賴多個分立繼電器,為電動機提供了全方位的保護屏障,有效延長電機壽命,降低非計劃停機風險。
精準的熱過載模型:基于精確的熱模型和RTD輸入,369 能夠更準確地模擬電動機的發熱過程,提供比傳統熱繼電器更精確、更可靠的過載保護,尤其在變負載和頻繁啟停工況下優勢明顯。
強大的監測與記錄能力:內置的測量功能可以替代外部?jī)x表,簡化了開關柜的布局。詳細的故障記錄和波形捕獲功能,為故障后的事故分析提供了寶貴的數據,幫助快速定位問題根源。
靈活的通信與集成能力:內置的Modbus RTU通信接口,使得 GE 369-HI-0-M-F-E-0 能夠輕松融入工廠的自動化網絡,實現電動機狀態的遠程實時監控、集中管理和預測性維護。
靈活的配置與適應性:型號中 HI-0-M-F-E-0 的選項使得該繼電器可以根據不同的應用需求(如CT額定值、電源電壓、通信協議、顯示類型、I/O數量)進行精確選型,完美匹配各種電動機控制中心的實際情況。
成熟的應用經驗:作為GE Multilin的經典產品,369系列擁有數十年的應用歷史和遍布全球的龐大安裝基數,其性能和可靠性經過了無數現場實踐的驗證。
典型應用場景
GE 369-HI-0-M-F-E-0 廣泛應用于需要對電動機進行可靠保護的各種工業和基礎設施場合:
石油化工:在煉油廠、化工廠中,保護各種泵、壓縮機、風機、攪拌器等的驅動電機。
電力行業:用于電廠輔機(如給水泵、循環水泵、磨煤機、引風機等)的電動機保護。
冶金與礦業:用于保護破碎機、輸送機、磨機等重型設備的電動機。
水處理與環保:用于水泵、鼓風機等設備的電機保護和控制。
制造業:在汽車、水泥、造紙等行業的生產線上,保護各類工藝設備的驅動電機。
基礎設施:在地鐵、隧道、機場等場所的通風、排水系統中,保護風機和水泵電機。
競品對比與選型建議
在電動機保護繼電器市場,GE 369 的主要競爭對手包括ABB的REM600系列、西門子的SIMOCODE系列、施耐德電氣的TeSys T系列等。
與ABB REM600相比:兩者都是功能強大的電動機管理繼電器。選擇 GE 369 通常是基于用戶對GE Multilin品牌的偏好、與現有GE自動化系統的兼容性,或其特定的功能、價格和供貨優勢。
與西門子SIMOCODE相比:SIMOCODE在通信和集成方面非常強大,而 GE 369 在繼電保護的專業性和特定保護功能的深度上同樣出色,特別是在RTD輸入和熱模型方面。
選型建議:
確認電動機參數:根據被保護電動機的額定功率、額定電流、啟動特性等,確認 369-HI 的電流范圍和保護功能是否匹配。
確定通信需求:如果需要將繼電器集成到上位監控系統,確認所選型號已包含所需的通信協議(如 369-HI-0-M-F-E-0 中的“M”代表Modbus RTU)。
明確電源要求:根據電動機控制中心的電源電壓,選擇具有相應輔助電源電壓等級的型號(如 369-HI-0-M-F-E-0 中的“HI”代表寬范圍電源)。
考慮RTD需求:如果需要進行基于溫度的電機保護,確認所選型號具備足夠的RTD輸入通道。
核對完整型號:由于 369-HI-0-M-F-E-0 是一個完整的配置型號,它已經指定了電源、通信協議、顯示類型、I/O配置等。采購時務必使用此完整型號,以確保獲得符合預期規格的產品。
關鍵注意事項
在采購和使用 GE 369-HI-0-M-F-E-0 時,以下幾點請務必留心:
詳細型號確認:如前所述,型號中的每一個字符都定義了特定的功能或規格。必須完整核對 369-HI-0-M-F-E-0,確保與您的應用需求完全匹配。
正確的參數設置:在電動機投運前,必須根據電動機銘牌數據和實際負載特性,通過繼電器的人機界面或軟件,正確設置所有保護定值,特別是熱過載曲線和RTD閾值。錯誤的定值設置是導致保護誤動或拒動的最常見原因。
電流互感器(CT)選型與接線:確保外接的CT變比和精度與繼電器設置匹配,并嚴格按照接線圖正確接線。錯誤的CT接線會導致測量錯誤和保護失效。
RTD接線:RTD的接線應采用3線制以消除導線電阻影響,并確保接線正確可靠。
電源與通信接線:輔助電源和通信線路的接線必須遵循安全規范,確保電源電壓正確、極性無誤,通信線路屏蔽層可靠接地。
采購渠道:鑒于 GE 369-HI-0-M-F-E-0 是關鍵的電動機保護設備,為保證產品質量和獲得GE(現艾默生)的官方技術支持及質保服務,強烈建議通過艾默生的官方授權渠道或信譽良好的分銷商進行采購。
總而言之,GE 369-HI-0-M-F-E-0 是一款功能強大、配置靈活、性能可靠的電動機管理繼電器。它以其全面的保護功能、精準的熱過載模型、強大的通信能力和靈活的適應性,為全球無數工業電動機提供了智能化的可靠保護,是保障生產設備安全、穩定、高效運行的重要利器。希望以上的詳細解析能對您的選型和應用有所助益。
