產品概覽與核心介紹

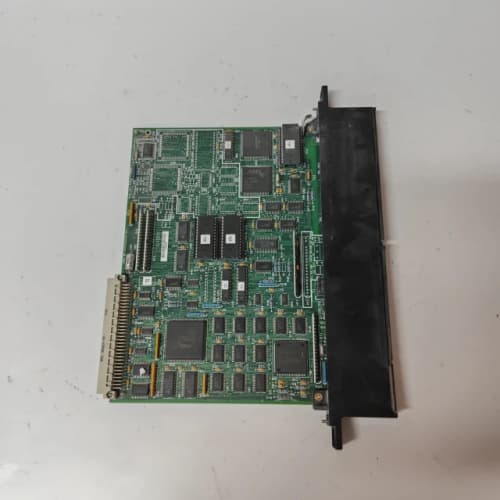

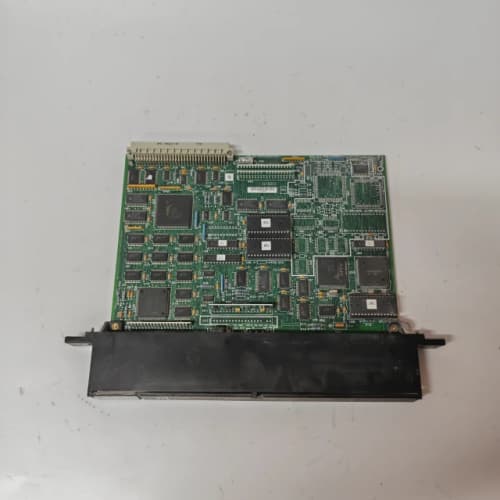

今天我們要深入探討的是來自GE Fanuc（現屬艾默生自動化解決方案）公司的一款用于90-70系列可編程邏輯控制器（PLC）的總線擴展模塊—— GE IC687BEM731。在大型工業自動化控制系統中，當本地機架的I/O點數不足或需要將I/O模塊分布到現場設備附近時，就需要通過總線擴展模塊來擴展系統的I/O容量。GE IC687BEM731 正是GE 90-70系列PLC中用于實現這種遠程I/O擴展的關鍵模塊，通常作為遠程I/O從站模塊使用。它負責與安裝在本地機架上的遠程I/O主站模塊（如 IC687BEM711）進行通信，通過專用的同軸電纜或光纖電纜，將本地控制器與遠端的I/O機架連接起來，實現對遠程I/O模塊的實時控制和數據采集。您可以通過點擊此處訪問模擬的產品頁面來獲取更多基礎信息，但以下我們將從專業角度進行深度剖析。
詳細技術參數與功能
GE IC687BEM731 作為一款專為遠程I/O擴展設計的通信模塊，其技術參數體現了高可靠性和實時性的特點：
基本型號與系列：GE IC687BEM731 屬于GE 90-70系列PLC的智能選項模塊。該系列是GE在中大型PLC市場的經典產品，以其強大的處理能力和豐富的模塊選擇而著稱。
模塊類型：通常作為遠程I/O從站模塊，安裝在遠程I/O機架的插槽中，通過背板總線與機架內的電源和各類I/O模塊（如數字量I/O、模擬量I/O、專用模塊等）進行通信。
主要功能：IC687BEM731 的核心功能是實現與主站模塊的通信，管理和控制本地機架上的I/O模塊。具體包括：
通信協議處理：接收來自主站模塊（如 IC687BEM711）的通信請求，解析指令，并將指令轉換為對本地I/O模塊的讀寫操作。
數據采集與交換：周期性地采集本地機架上所有I/O模塊的輸入狀態，并通過通信鏈路發送給主站；同時接收主站發來的輸出數據，并將其輸出到相應的I/O模塊。
網絡管理：維護遠程I/O網絡的通信狀態，檢測通信錯誤，并通過模塊上的LED指示燈或狀態字報告給主站。
通信介質與距離：通常使用75歐姆同軸電纜作為通信介質。在不使用中繼器的情況下，主站與從站之間的最大通信距離可達2000米（約6500英尺）。通過使用光纖轉換器，可以進一步延長通信距離并提高抗干擾能力。
通信速率：支持1.5 Mbps或0.75 Mbps等通信速率，可通過模塊上的開關進行設置。
站地址設置：每個 IC687BEM731 從站模塊都需要設置一個唯一的站地址，以便主站能夠正確識別和訪問。站地址通常通過模塊上的旋轉開關進行設置。
I/O容量：一個 IC687BEM731 從站可以支持一定數量的I/O點，具體數量受限于通信鏈路的帶寬和主站的處理能力。通?？梢灾С侄噙_(dá)幾百甚至上千點的I/O。
診斷功能：模塊前面板帶有多個LED狀態指示燈，用于顯示模塊運行狀態（RUN）、通信狀態（LAN）、故障狀態（ERR）等，方便現場工程師快速排查問題。
冗余支持：在某些需要高可用性的應用中，可以配置冗余的通信電纜或主站/從站模塊，以提高系統的可靠性。
優勢特點與應用價值
在實際工業應用中，選擇 GE IC687BEM731 意味著選擇了為GE 90-70 PLC系統提供靈活、可靠且經濟的遠程I/O擴展方案。其核心優勢包括：
靈活的I/O擴展能力：通過 IC687BEM731，用戶可以將I/O模塊分布到工廠的各個角落，靠近現場傳感器和執行器，從而大大縮短了信號電纜的長度，節省了電纜成本，并提高了信號的抗干擾能力。
高可靠性與實時性：采用專用的通信協議和同軸電纜介質，確保了遠程I/O數據傳輸?shù)目煽啃院蛯?shí)時性，滿足大多數工業控制應用對數據刷新周期的要求。
簡化系統布線：與將大量I/O信號直接拉回中央控制室相比，遠程I/O方案極大地簡化了現場布線，降低了工程復雜度和施工成本。
易于擴展與維護：當需要增加新的I/O點時，只需在現有遠程I/O網絡上增加一個帶有 IC687BEM731 的I/O機架即可，無需對主控制器和現有布線進行大的改動。模塊化的設計也使得故障排查和模塊更換非常方便。
無縫的系統集成：作為GE 90-70系列的原生模塊，IC687BEM731 與GE的CPU、編程軟件（如Logicmaster 90-70、CIMPLICITY ME）以及主站模塊 IC687BEM711 實現了完美的兼容。組態、診斷和調試都可以在統一的軟件平臺中完成。
成熟的現場應用：作為GE 90-70系列PLC的經典遠程I/O解決方案，IC687BEM731 經過了全球無數工業現場數十年的應用驗證，其穩定性和可靠性得到了廣泛的認可。
典型應用場景
GE IC687BEM731 廣泛應用于采用GE 90-70系列PLC的大型工業自動化系統中，特別是在I/O點分散的場合：
冶金行業：在軋鋼生產線、連鑄生產線上，將遠程I/O機架布置在軋機、輥道、加熱爐等設備附近，采集現場信號并控制執行機構。
電力行業：在火電廠輔控系統中，將遠程I/O機架布置在輸煤系統、除灰系統、化水系統等處，實現分散采集和控制。
水處理：在大型市政水處理廠中，將遠程I/O機架布置在取水泵房、沉淀池、濾池、加藥間等各個工藝段。
石油化工：在油庫、罐區等場合，通過遠程I/O采集液位、溫度、壓力信號，并控制閥門。
汽車制造：在大型焊裝、涂裝、總裝生產線上，通過遠程I/O實現信號的分布式采集和控制。
競品對比與選型建議
在遠程I/O模塊市場，GE IC687BEM731 的主要競爭對手是其他主流PLC廠商的同類產品，如西門子的ET 200系列遠程I/O接口模塊、羅克韋爾Allen-Bradley的1794系列遠程I/O適配器等。
與西門子ET 200相比：兩者都是各自PLC系統實現遠程I/O的標準方案。選擇 GE IC687BEM731 是基于用戶采用GE 90-70系列PLC作為主控器的必然選擇。它與GE的CPU和編程軟件實現了最深度的集成，保證了系統的整體性能和兼容性。
與通用遠程I/O網關相比：相比一些通用的、支持多種協議的遠程I/O網關，IC687BEM731 作為GE原廠模塊，在數據交換的效率、與GE系統的兼容性、以及診斷信息的豐富程度上，具有專用設備無法比擬的優勢。
選型建議：
確認主控系統平臺：GE IC687BEM731 是專為GE 90-70系列PLC的遠程I/O系統設計的。如果您正在使用或擴展該系統，并需要增加遠程I/O機架，那么 IC687BEM731 是作為從站模塊的當然之選。它必須與主站模塊 IC687BEM711 配合使用。
確定站地址：為每個遠程I/O機架規劃一個唯一的站地址，并在模塊上通過旋轉開關正確設置。
計算I/O容量：根據遠程機架上實際安裝的I/O模塊數量和類型，估算所需的數據通信量，確保不超過 IC687BEM731 和主站模塊的處理能力。
規劃通信電纜布線：根據現場布局規劃好同軸電纜的走線路徑，確保電纜長度在允許范圍內，并遠離強干擾源。
核對模塊版本：雖然型號為 IC687BEM731，但可能存在不同的硬件版本。在采購備件時，最好核對現有模塊的版本信息，以確保完全兼容。
關鍵注意事項
在采購和使用 GE IC687BEM731 時，以下幾點請務必留心：
配套主站模塊：IC687BEM731 是從站模塊，它必須與安裝在本地CPU機架上的主站模塊（通常是 IC687BEM711）配合使用，并通過同軸電纜相連。單獨一個從站模塊無法工作。
同軸電纜與連接器：必須使用符合規格的75歐姆同軸電纜（如RG-6、RG-11等）和專用的連接器（如F型連接器或BNC連接器）。網絡的兩端需要正確安裝終端電阻（通常是75歐姆）以匹配阻抗，防止信號反射。
正確設置站地址：站地址設置錯誤是導致通信故障最常見的原因之一。必須確保每個從站的地址是唯一的，且與主站的組態一致。
電源供應：IC687BEM731 模塊本身由所在的遠程I/O機架背板供電。需確保機架電源模塊的容量足夠?yàn)樗心K（包括 IC687BEM731 和所有I/O模塊）供電。
采購渠道：鑒于GE 90-70系列已屬成熟甚至老舊產品，備件市場上可能存在翻新件或二手件。為保證產品質量和可靠性，建議通過信譽良好的自動化備件供應商或艾默生（原GE IP）的官方渠道采購 GE IC687BEM731。
總而言之，GE IC687BEM731 是一款經典的、久經考驗的遠程I/O從站模塊，它作為GE 90-70 PLC系統實現分布式I/O的關鍵組件，在無數大型工業自動化系統中發揮著不可或缺的作用，是連接主控制器與現場設備的重要橋梁。希望以上的詳細解析能對您的選型和應用有所助益。
