產品描述

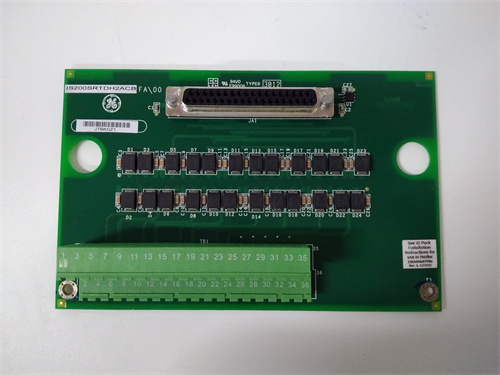

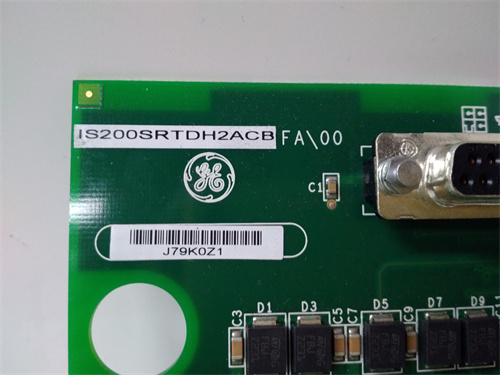

GE IS200SRTDH2ACB 是一款高性能的熱電阻輸入模塊，屬于通用電氣（GE）旗下備受推崇的 Mark VI 系列燃氣輪機及蒸汽輪機控制系統的重要組成部分。作為 Mark VI 系列 Speedtronic 控制系統的專用 I/O 模塊，GE IS200SRTDH2ACB 專門設計用于接收和處理來自熱電阻（RTD，Resistance Temperature Detector）溫度傳感器的信號，實現對燃氣輪機、蒸汽輪機及輔助系統中各種關鍵溫度點的精確監測。該模塊的型號中 "IS200" 代表其屬于 Mark VI 系列的 I/O 模塊，"SRTD" 是其核心功能代號，代表熱電阻輸入模塊，"H2A" 則代表了特定的硬件版本和功能配置，"CB" 后綴通常表示特定的涂層等級或符合某項標準。GE IS200SRTDH2ACB 通常安裝在 Mark VI 控制系統的 I/O 機架內，通過 VME 背板總線與主控模塊進行高速數據交換，同時通過其前端連接器與現場的各類熱電阻傳感器（如 Pt100、Cu50 等）相連。對于發電廠的運行維護工程師和透平控制專家而言，GE IS200SRTDH2ACB 是實現對燃氣輪機、蒸汽輪機及輔助系統中軸承溫度、排氣溫度、冷卻水溫度等關鍵參數精確監測的核心硬件，其測量精度和可靠性直接關系到整個發電機組的運行狀態評估、性能優化和安全保護。

產品參數

了解 GE IS200SRTDH2ACB 的技術規格對于正確配置和維護 Mark VI 控制系統至關重要：

• 產品型號： GE IS200SRTDH2ACB

• 系列歸屬： GE Mark VI 系列 Speedtronic 控制系統

• 模塊類型： 熱電阻輸入模塊

• 通道數量： 通常為 8 通道或 16 通道熱電阻輸入

• 傳感器類型： 支持多種熱電阻類型，典型包括：

  • Pt100（最常用，0°C 時電阻 100Ω）

  • Pt200、Pt500、Pt1000

  • Cu50、Cu100

  • Ni100、Ni120

• 接線方式： 支持 2 線制、3 線制或 4 線制接線方式，通過跳線或軟件配置

• 測量范圍： 寬測量溫度范圍，典型為 -200°C 至 +850°C（取決于傳感器類型）

• 分辨率： 高分辨率模數轉換，典型為 16 位或更高

• 精度等級： 高測量精度，滿足透平控制對溫度測量的嚴苛要求

• 激勵電流： 為熱電阻提供恒定的激勵電流，避免自熱效應影響測量精度

• 導線電阻補償： 對于 3 線制和 4 線制接線，提供導線電阻自動補償功能，消除導線電阻對測量結果的影響

• 診斷功能： 全面的自診斷功能，包括傳感器開路/短路檢測、超量程檢測和模塊健康狀態監測；前面板 LED 指示模塊狀態和通道狀態

• 隔離等級： 輸入通道與系統背板之間提供電氣隔離，增強抗干擾能力和系統安全性

• 背板接口： 通過 VME 背板總線與 Mark VI 主控模塊進行通信

• 電源要求： 通過背板從 Mark VI 系統電源模塊供電

• 涂層保護： 通常具有加強的防護涂層，適用于發電廠惡劣環境

• 工作溫度： 針對透平控制環境設計，適應較寬的溫度范圍

優勢特點

GE IS200SRTDH2ACB 憑借其精確的溫度測量能力和與 Mark VI 系統的無縫集成，在透平控制領域擁有顯著優勢：

• 高精度溫度測量： 燃氣輪機和蒸汽輪機的性能監測、控制邏輯和保護聯鎖都依賴于精確的溫度測量。無論是軸承溫度、排氣溫度還是冷卻水溫度，任何微小的測量誤差都可能影響性能評估的準確性和保護動作的可靠性。GE IS200SRTDH2ACB 采用高精度的模數轉換器和精密的信號調理電路，能夠精確捕捉熱電阻傳感器微小的電阻變化，并將其準確轉換為溫度值，為透平的控制和保護提供可靠的數據基礎。

• 靈活的接線方式與導線電阻補償： GE IS200SRTDH2ACB 支持 2 線制、3 線制和 4 線制三種接線方式，可根據現場實際情況和精度要求靈活選擇。對于 3 線制和 4 線制接線，模塊內置了導線電阻自動補償功能，能夠消除從模塊到傳感器之間連接導線的電阻對測量結果的影響，確保即使在傳感器距離較遠的情況下也能獲得精確的溫度測量值。這是實現精確溫度監測的關鍵技術。

• 全面的診斷能力： GE IS200SRTDH2ACB 內置了強大的診斷功能，能夠持續監測每個輸入通道的狀態。當發生傳感器開路（如熱電阻燒毀、接線斷開）或短路時，模塊能夠立即檢測到并通過 Mark VI 系統向運行人員發出報警。這種快速的故障診斷能力大大縮短了故障排查時間，提高了系統的可用性，避免了因溫度測量失效導致的誤判斷或誤動作。

• 堅固的工業設計與防護涂層： 透平控制環境往往伴隨著高溫、振動、油霧和可能的腐蝕性氣體。GE IS200SRTDH2ACB 采用工業級元器件和嚴格的制造工藝，其加強的防護涂層能夠有效防止潮濕、鹽霧和腐蝕性物質對電路板的侵蝕，大大提高了模塊在惡劣發電廠環境中的長期運行可靠性。

• 與 Mark VI 系統的無縫集成： 作為 GE Mark VI 系統的原生 I/O 模塊，GE IS200SRTDH2ACB 通過 VME 背板與主控模塊實現了完美的集成。在 Mark VI 的組態軟件中，用戶可以方便地對每個溫度輸入通道進行配置、校準和監視。所有溫度測量值和診斷信息都可以直接集成到上位機監控系統中，為運行人員提供全面的機組溫度分布視圖，并用于性能計算、趨勢分析和故障診斷。

• 多通道高密度設計： GE IS200SRTDH2ACB 在一塊模塊上集成了多個溫度輸入通道，大大提高了 I/O 機架的空間利用率。對于需要監測大量溫度點的燃氣輪機和蒸汽輪機而言，這種高密度設計可以節省寶貴的機架空間，降低系統成本。

應用案例

GE IS200SRTDH2ACB 主要應用于 GE 重型燃氣輪機、蒸汽輪機和聯合循環發電廠的控制系統中，用于監測各種關鍵溫度點：

• 燃氣輪機軸承溫度監測： 在燃氣輪機的各個軸承（如壓氣機軸承、渦輪軸承、推力軸承）處，都安裝有熱電阻傳感器，用于監測軸承的金屬溫度。GE IS200SRTDH2ACB 采集這些溫度信號，實時傳送到 Mark VI 控制系統。運行人員可以通過這些溫度值判斷軸承的潤滑狀況和磨損程度，當溫度超過報警值時，系統會發出報警；當溫度超過危險值時，系統會觸發緊急停機，保護機組免受損壞。

• 燃氣輪機排氣溫度監測： 燃氣輪機的排氣溫度是反映燃燒室工作狀況和渦輪葉片受熱程度的關鍵參數。通常在排氣擴散段周向布置多個熱電阻或熱電偶，用于測量排氣溫度分布。GE IS200SRTDH2ACB 采集這些溫度信號，Mark VI 系統利用這些數據進行燃燒調整、溫度控制和超溫保護，確保渦輪葉片在安全溫度范圍內工作，延長葉片壽命。

• 發電機定子繞組和鐵芯溫度監測： 發電機的定子繞組和鐵芯溫度是反映發電機運行狀態的重要參數。GE IS200SRTDH2ACB 采集嵌入在定子槽內的熱電阻傳感器的信號，實時監測發電機內部的溫度分布，防止因過熱導致絕緣損壞。
