產品描述

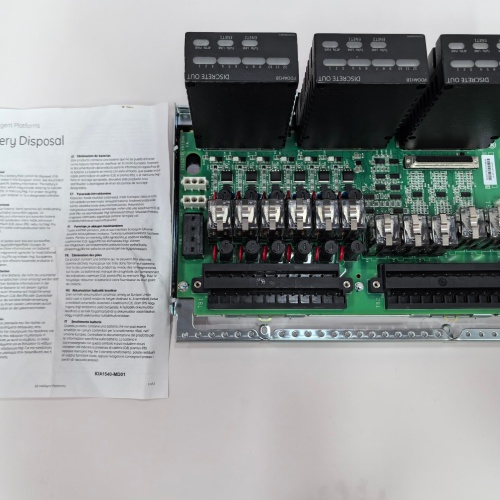

GE IS200TRPAH2AHE 是一款高性能的繼電器輸出模塊，屬于通用電氣（GE）旗下備受推崇的 Mark VI 系列燃?xì)廨啓C及蒸汽輪機控制系統的重要組成部分。作為 Mark VI 系列 Speedtronic 控制系統的專用 I/O 模塊，GE IS200TRPAH2AHE 專門設計用于將控制器的數字指令轉換為繼電器觸點輸出，實現對現場設備的開關量控制。該模塊的型號中 "IS200" 代表其屬于 Mark VI 系列的 I/O 模塊，"TRPA" 是其核心功能代號，代表繼電器輸出模塊，而 "H2A" 則代表了特定的硬件版本和功能配置，"HE" 后綴通常表示特定的涂層等級或符合某項標準。GE IS200TRPAH2AHE 通常安裝在 Mark VI 控制系統的 I/O 機架內，通過 VME 背板總線與主控模塊進行高速數據交換，同時通過其前端連接器與現場的各類執行設備相連，如電磁閥、繼電器、接觸器、指示燈和報警裝置等。對于發電廠的運行維護工程師和透平控制專家而言，GE IS200TRPAH2AHE 是實現對燃?xì)廨啓C、蒸汽輪機及輔助系統中各種開關量設備進行控制的關鍵硬件，其輸出可靠性和觸點容量直接關系到整個發電機組的控制指令執行能力和安全生產。

產品參數

了解 GE IS200TRPAH2AHE 的技術規格對于正確配置和維護 Mark VI 控制系統至關重要：

• 產品型號： GE IS200TRPAH2AHE

• 系列歸屬： GE Mark VI 系列 Speedtronic 控制系統

• 模塊類型： 繼電器輸出模塊

• 通道數量： 通常為 16 通道或 32 通道繼電器輸出

• 輸出類型： 繼電器觸點輸出（常開觸點，或常開+常閉組合）

• 觸點容量： 明確的觸點容量參數，典型為：

  • 阻性負載：250 VAC / 5A 或 30 VDC / 5A

  • 感性負載：容量需降額使用，具體參考技術手冊

• 響應時間： 繼電器動作時間，典型為毫秒級

• 隔離等級： 輸出通道與系統背板之間提供電氣隔離，通道之間通常也提供隔離，增強系統抗干擾能力和安全性

• 診斷功能： 全面的自診斷功能，包括輸出狀態回讀比較、線圈開路檢測（部分版本）、模塊健康狀態監測等；前面板 LED 指示輸出狀態和模塊狀態

• 背板接口： 通過 VME 背板總線與 Mark VI 主控模塊進行通信

• 電源要求： 通過背板從 Mark VI 系統電源模塊供電

• 涂層保護： "HE" 后綴通常表示具有加強的防護涂層，適用于發電廠惡劣環境

• 工作溫度： 針對透平控制環境設計，適應較寬的溫度范圍

• 安裝方式： 插拔式模塊，安裝在 Mark VI 控制系統的專用 I/O 機架內

優勢特點

GE IS200TRPAH2AHE 憑借其可靠的繼電器輸出能力和與 Mark VI 系統的無縫集成，在透平控制領域擁有顯著優勢：

• 高可靠性的繼電器輸出： GE IS200TRPAH2AHE 采用高品質的繼電器作為輸出器件，每個繼電器都具有明確的觸點容量和長壽命，能夠可靠地驅動各種現場負載。無論是控制油路電磁閥的開閉、驅動中間繼電器的吸合，還是點亮控制面板上的指示燈，該模塊都能提供穩定、可靠的控制信號。其觸點具有一定的通斷能力，可直接驅動中小功率負載，簡化了外圍電路設計。

• 輸出狀態回讀與診斷： GE IS200TRPAH2AHE 具備先進的輸出狀態回讀功能，能夠?qū)崟r監測每個繼電器觸點的實際狀態，并與控制器發出的指令進行比較。當發生觸點粘連、線圈燒毀等故障時，模塊能夠立即檢測到并通過 Mark VI 系統向運行人員發出報警。這種快速的故障診斷能力大大縮短了故障排查時間，提高了系統的可用性。

• 通道間隔離： 繼電器輸出模塊的另一個重要優勢在于通道間的電氣隔離。GE IS200TRPAH2AHE 的每個輸出通道之間都是隔離的，這避免了不同負載回路之間的相互干擾，同時也允許各個通道使用不同的負載電源（如不同的電壓等級、交流或直流），為現場接線提供了極大的靈活性。

• 堅固的工業設計與防護涂層： 透平控制環境往往伴隨著高溫、振動、油霧和可能的腐蝕性氣體。GE IS200TRPAH2AHE 采用工業級元器件和嚴格的制造工藝，其加強的防護涂層（由 "HE" 后綴表示）能夠有效防止潮濕、鹽霧和腐蝕性物質對電路板的侵蝕，大大提高了模塊在惡劣發電廠環境中的長期運行可靠性。

• 與 Mark VI 系統的無縫集成： 作為 GE Mark VI 系統的原生 I/O 模塊，GE IS200TRPAH2AHE 通過 VME 背板與主控模塊實現了完美的集成。在 Mark VI 的組態軟件中，用戶可以方便地對每個輸出通道進行配置、監視和強制操作。所有輸出狀態和診斷信息都可以直接集成到上位機監控系統中，為運行人員提供清晰、完整的控制指令執行狀態視圖。

• 清晰的狀態指示： 前面板的 LED 指示燈為每個輸出通道提供了直觀的狀態顯示，運行和維護人員可以一目了然地看到哪個通道正在輸出信號。這一簡單但實用的功能在現場調試和故障排查時極為方便，無需額外的測試設備即可快速判斷輸出狀態。

應用案例

GE IS200TRPAH2AHE 主要應用于 GE 重型燃?xì)廨啓C、蒸汽輪機和聯合循環發電廠的控制系統中，用于控制各種開關量設備：

• 油路電磁閥控制： 在燃?xì)廨啓C和蒸汽輪機的液壓油系統、潤滑油系統和燃料系統中，有大量的電磁閥用于控制油路的通斷。GE IS200TRPAH2AHE 接收來自 Mark VI 控制器的指令，輸出繼電器觸點信號，直接或通過中間繼電器控制這些電磁閥的得電和失電，實現對液壓執行機構、閥門切換和潤滑點供油的控制。

• 輔機設備啟?？刂疲?/span> 在燃?xì)廨啓C和蒸汽輪機的各種輔助系統中，有大量的泵、風機和加熱器等輔機設備。GE IS200TRPAH2AHE 用于控制這些輔機設備的啟動和停止。例如，它控制潤滑油泵的啟動接觸器、控制冷卻風機的啟動器、控制電加熱器的接觸器等，確保輔機系統按照控制器的指令正確啟停。

• 報警和指示信號輸出： GE IS200TRPAH2AHE 用于驅動控制面板上的各種報警指示燈、光字牌和聲光報警器。當系統檢測到異常工況時，控制器通過該模塊輸出信號，點亮相應的報警燈，或觸發蜂鳴器，提醒運行人員注意。

• 閥門位置指示： 在某些情況下，GE IS200TRPAH2AHE 的繼電器觸點也可以用于輸出閥門的位置狀態信號（如"閥開"、"閥關"）到其他系統，如 DCS 或 SOE 系統。

• 聯鎖和順控輸出： 在機組的啟停順控和聯鎖邏輯中，GE IS200TRPAH2AHE 用于輸出步進完成信號、聯鎖跳閘信號等，控制后續設備的動作或觸發安全保護功能。

競品對比

與其他主流透平控制系統的繼電器輸出模塊（如西門子的 SPPA-T3000 繼電器輸出模塊、三菱電機的 DIASYS Netmation 繼電器輸出模塊、ABB 的 Symphony Plus 繼電器輸出模塊）相比，GE IS200TRPAH2AHE 展現出其獨特的定位和優勢：

• Mark VI 系統的原生集成： GE IS200TRPAH2AHE 是為 GE Mark VI 系統量身定制的繼電器輸出模塊。它與 Mark VI 的控制器、電源模塊和通信模塊實現了完美的匹配，在硬件接口、電氣特性和通信協議上達到了最佳匹配。這種原生的集成性確保了控制指令輸出的最高可靠性和實時性。

• 針對 GE 透平控制的優化： GE IS200TRPAH2AHE 的觸點容量、響應時間和診斷功能都是針對 GE 透平控制中典型負載的需求而優化的。它與 GE 透平的油路電磁閥、輔機接觸器等負載特性完美契合，能夠為這些關鍵設備提供最可靠的驅動。

• GE 的透平控制專長： GE 在燃?xì)廨啓C和蒸汽輪機控制領域擁有無可爭議的領先地位。GE IS200TRPAH2AHE 的設計和應用充分體現了 GE 對透平控制需求的深刻理解，其性能和可靠性經過了全球數以千計發電項目的長期驗證。

• 成熟的存量市場支持： 全球范圍內有大量 GE 的 Mark VI 系統在運行，其中包含了數以萬計的 GE IS200TRPAH2AHE 模塊。GE 對這些存量市場的持續支持，確保用戶可以長期獲得原廠備件和技術服務，保護了用戶的既有投資。

選型建議與注意事項

在涉及 GE IS200TRPAH2AHE 的選型、安裝或維護工作時，請務必留意以下幾點：

1. 完整型號核對： 在訂購備件時，務必使用完整的型號 GE IS200TRPAH2AHE 進行核對，特別注意后綴所代表的硬件版本、功能級別和涂層等級。不同后綴的版本可能在功能、性能和兼容性上存在差異，必須與您現有模塊完全一致。

2. 觸點容量核對： 在連接現場負載前，必須仔細核對 GE IS200TRPAH2AHE 每個繼電器觸點的容量是否滿足負載要求。對于感性負載（如繼電器線圈、接觸器線圈、電磁閥），必須在負載兩端并聯續流二極管（對于直流負載）或阻容吸收電路（對于交流負載），以保護觸點免受關斷時產生的電弧和感應電動勢的損壞。同時，感性負載的切換容量通常需要降額使用，應參考技術手冊的指導。

3. 負載電源確認： GE IS200TRPAH2AHE 的繼電器觸點本身是無源的，需要外部提供負載電源。在接線前，務必確認負載電源的電壓等級和類型（交流或直流）與觸點的容量要求相符，并確保電源接線正確。

4. 隔離與公共端接線： 盡管繼電器觸點提供了通道間的隔離，但在實際接線中，仍然需要注意公共端的連接。根據系統設計，可以將多個通道的公共端連接在一起，但必須確認所有連接在一起的負載電源是共地的，避免形成短路回路。

5. 防靜電保護： GE IS200TRPAH2AHE 包含對靜電敏感的電子元件。在拿取、運輸和安裝過程中，必須佩戴防靜電手環，并在防靜電工作臺上操作，避免靜電放電造成元器件損壞。

6. 定期檢查與維護： 盡管繼電器本身具有較長的機械壽命和電氣壽命，但仍建議在定期檢修時對 GE IS200TRPAH2AHE 進行檢查。檢查繼電器動作是否靈活，觸點是否有氧化或燒蝕跡象，接線端子是否緊固。對于長期處于吸合狀態的繼電器，應特別注意其觸點狀態。
