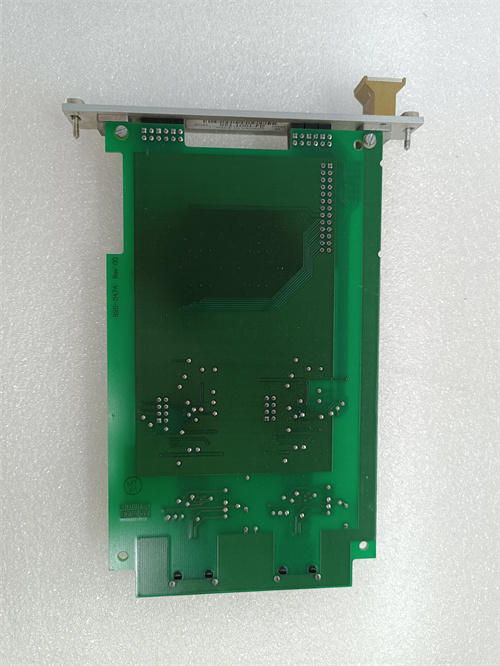

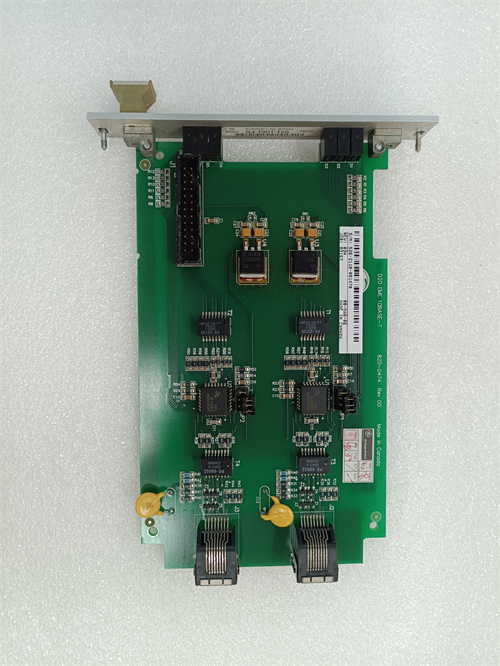

GE D20 EME 210BASE-T 通用電氣 D20 系列 以太網通信模塊

產品描述

GE D20 EME 210BASE-T 是一款高性能的以太網通信模塊，屬于通用電氣（GE）及其子公司能源（GE Energy）旗下著名的 D20 系列遠程終端單元（RTU）和分布式控制器產品線的重要組成部分。作為 D20 系列中用于實現以太網通信的關鍵模塊，GE D20 EME 210BASE-T 專門設計用于將 D20 主模塊（如 D20ME II 或 D20ME III）連接到基于以太網的監控網絡，實現與主站控制中心、本地 HMI 和其他智能電子設備的高速數據交換。該模塊通常安裝于 D20 機箱的指定通信插槽內，通過背板總線與主模塊進行數據交換，同時通過其前端的 RJ45 以太網接口連接到工業以太網交換機或直接連接到上位機。GE D20 EME 210BASE-T 支持 10/100 Mbps 自適應以太網通信，為傳統的串行通信方式提供了現代化的高速網絡替代方案。對于電力系統工程師、SCADA 系統集成商和變電站自動化維護人員而言，GE D20 EME 210BASE-T 是實現 D20 系統網絡化改造和高速數據通信的關鍵組件，它將成熟的 D20 RTU 技術與現代的以太網通信技術完美結合，既保護了既有投資，又提升了系統的通信性能和互操作性。

產品參數

了解 GE D20 EME 210BASE-T 的技術規格對于正確設計和應用 D20 通信網絡至關重要：

• 產品型號： GE D20 EME 210BASE-T

• 系列歸屬： GE D20 系列遠程終端單元/分布式控制器

• 模塊類型： 以太網通信模塊

• 物理層接口： 1 個或 2 個 RJ45 以太網端口，支持 10BASE-T 和 100BASE-TX

• 通信速率： 10/100 Mbps 自適應，自動協商最佳通信速率

• 通信協議： 支持多種工業以太網通信協議，包括：

  • Modbus TCP/IP

  • DNP 3.0 over TCP/IP

  • IEC 60870-5-104

  • GE 專有的 SRTP 協議

• 功能： 實現 D20 主模塊與以下設備的高速數據交換：

  • SCADA 主站系統

  • 本地 HMI 和人機界面

  • 其他支持以太網通信的 IED

  • 站控層網絡中的其他控制器

• 并發連接： 支持多個同時的 TCP 連接，允許多個上位機同時訪問 D20 數據

• 診斷功能： 前面板 LED 指示燈，用于顯示模塊狀態、以太網鏈路狀態和通信活動狀態

• 背板接口： 通過 D20 機箱背板與 D20 主模塊進行數據交換

• 電源要求： 通過 D20 機箱背板從系統電源模塊供電

• 工作溫度： 專為變電站和工業環境設計，支持寬溫工作范圍（-40°C 至 +70°C）

• 安裝方式： 插拔式模塊，安裝在 D20 系列機箱的指定通信插槽內

• 認證： CE、UL、CSA 等多種國際認證

優勢特點

GE D20 EME 210BASE-T 憑借其高速的以太網通信能力和與 D20 系統的無縫集成，在 SCADA 和變電站自動化領域擁有顯著優勢：

• 高速以太網通信： 相比傳統的串行通信（如 RS-232、RS-485），GE D20 EME 210BASE-T 提供的 10/100 Mbps 以太網通信速率大大提高了數據傳輸速度。這對于需要傳輸大量數據、快速變化的實時數據或進行遠程診斷和維護的應用而言，是一個巨大的進步。它可以支持更短的輪詢周期，提高 SCADA 系統的實時性和響應能力。

• 多協議支持： GE D20 EME 210BASE-T 支持多種主流 SCADA 通信協議，包括 Modbus TCP/IP、DNP 3.0 over TCP/IP 和 IEC 60870-5-104。這使得它可以輕松融入各種不同廠商、不同年代的 SCADA 系統和變電站自動化平臺，保護了用戶的既有投資，并為系統集成提供了極大的靈活性。

• 與 D20 系統的完美集成： 作為 D20 系列的原生通信模塊，GE D20 EME 210BASE-T 與 D20 主模塊（如 D20ME II）通過背板總線實現了完美的集成。在 D20 的配置軟件中，用戶可以方便地配置以太網通信參數和協議，無需額外的編程或協議轉換。這種原生集成確保了通信的穩定性和可靠性。

• 多主站訪問支持： GE D20 EME 210BASE-T 支持多個同時的 TCP 連接，允許多個上位機系統（如主備 SCADA 服務器、本地 HMI、工程師站）同時訪問 D20 的數據。這對于提高系統的冗余性和可用性至關重要，確保了即使一個主站發生故障，其他主站仍能繼續監視和控制過程。

• 堅固的工業設計： GE D20 EME 210BASE-T 專為惡劣的工業環境設計，其工作溫度范圍寬達 -40°C 至 +70°C，能夠適應戶外變電站、遠程閥室和野外計量站等無人值守場所的嚴苛條件。其堅固的金屬外殼和可靠的電氣設計確保了在各種環境下的長期穩定運行。

• 簡化的網絡集成： 標準的 RJ45 以太網接口和 10/100BASE-TX 支持，使得 GE D20 EME 210BASE-T 可以輕松連接到標準的工業以太網交換機和網絡基礎設施，簡化了網絡設計和布線工作。

應用案例

GE D20 EME 210BASE-T 廣泛應用于需要對 D20 系統進行高速網絡化通信的各種 SCADA 和變電站自動化場合：

• 變電站自動化系統升級： 在許多老舊的變電站中，原有的 D20 系統僅支持串行通信，通信速率低，難以滿足現代調度自動化系統對數據實時性的要求。通過增加 GE D20 EME 210BASE-T 模塊，可以將 D20 系統升級為支持以太網通信，通過 DNP 3.0 over TCP/IP 或 IEC 104 協議與調度中心通信，大大提高數據傳輸速率和可靠性，同時保護了原有的 D20 I/O 和現場接線投資。

• 電廠廠用電監控系統： 在火力發電廠和燃?xì)廨啓C(jī)電廠中，廠用電系統采用 D20 作為 RTU，監測和控制廠內的各種開關、變壓器和電動機。GE D20 EME 210BASE-T 將 D20 連接到廠級監控網絡，使得集控室的 DCS 或廠用電監控管理系統可以高速訪問 D20 的數據，實現對廠用電系統的實時監視和優化控制。

• 大型水電站計算機監控系統： 在大型水電站，D20 被廣泛用于機組現地控制單元（LCU）和開關站現地控制單元。GE D20 EME 210BASE-T 將這些 LCU 連接到電站的控制網絡，通過高速以太網與中控室的主站系統通信，實現全廠發電機組、輔機和開關站的集中監控。

• 油氣管道站場控制系統： 在石油和天然氣管道的泵站、壓縮機站和閥室，D20 作為站場控制器。GE D20 EME 210BASE-T 將 D20 連接到站控局域網，并與調度中心的 SCADA 系統通過 Ethernet 或光纖網絡通信，實現遠程監視和控制。

• 城市綜合管廊監控系統： 在大型城市綜合管廊項目中，D20 被用于監控管廊內的環境參數和設備狀態。GE D20 EME 210BASE-T 將這些 D20 連接到管廊的工業以太網環網上，與中央監控平臺通信，實現對整個管廊的集中監控和統一管理。

競品對比

與其他主流 RTU 和 PLC 廠商的以太網通信模塊（如施耐德電氣的 SCADAPack 以太網模塊、ABB 的 RTU560 以太網模塊、西門子的 S7-1200 通信處理器）相比，GE D20 EME 210BASE-T 展現出其獨特的定位和優勢：

• D20 系統的原生升級路徑： GE D20 EME 210BASE-T 是為 D20 系統提供的最直接、最原生的以太網升級路徑。對于已經安裝了 D20 系統的用戶，只需在機箱中插入該模塊并進行簡單的配置，即可為系統增加高速以太網通信能力，無需更換主模塊或重新開發應用程序，大大簡化了升級過程，降低了風險。

• 電力行業的深度優化： D20 系列在電力自動化領域擁有深厚的技術積累和廣泛的應用基礎。GE D20 EME 210BASE-T 對 DNP 3.0 和 IEC 104 協議的支持極為成熟和高效，并充分考慮了變電站自動化對通信的實時性和可靠性要求。

• 寬溫工作能力： GE D20 EME 210BASE-T 的寬溫工作范圍（-40°C 至 +70°C）使其在戶外變電站、沙漠和極寒地區的應用中具有明顯優勢，這是許多商業級或工業級溫度范圍較窄的通信模塊所不具備的。

• 成熟的存量市場支持： 全球范圍內有數以萬計的 D20 系統在運行，GE D20 EME 210BASE-T 為這些系統的現代化改造提供了理想的解決方案。用戶可以在保留現有 I/O 和現場接線的基礎上，輕松地為系統增加以太網通信能力。

選型建議與注意事項

在涉及 GE D20 EME 210BASE-T 的選型、安裝或維護工作時，請務必留意以下幾點：

1. 主模塊兼容性確認： 在選型前，務必確認 GE D20 EME 210BASE-T 與您的 D20 主模塊（如 D20ME II、D20ME III 等）完全兼容，并確保主模塊的固件版本支持該以太網模塊。

2. 協議配置： 在投入運行前，需要在 D20 的配置軟件中正確配置 GE D20 EME 210BASE-T 的通信協議（如 DNP 3.0、IEC 104）、IP 地址、子網掩碼、網關等網絡參數，以及主站連接的各項參數。錯誤的配置將導致無法建立通信。

3. 網絡安全考慮： 將 D20 系統連接到以太網時，必須充分考慮網絡安全問題。建議將 D20 和 SCADA 網絡部署在工業防火墻之后，并與辦公網絡隔離，以防止網絡攻擊和未經授權的訪問。
