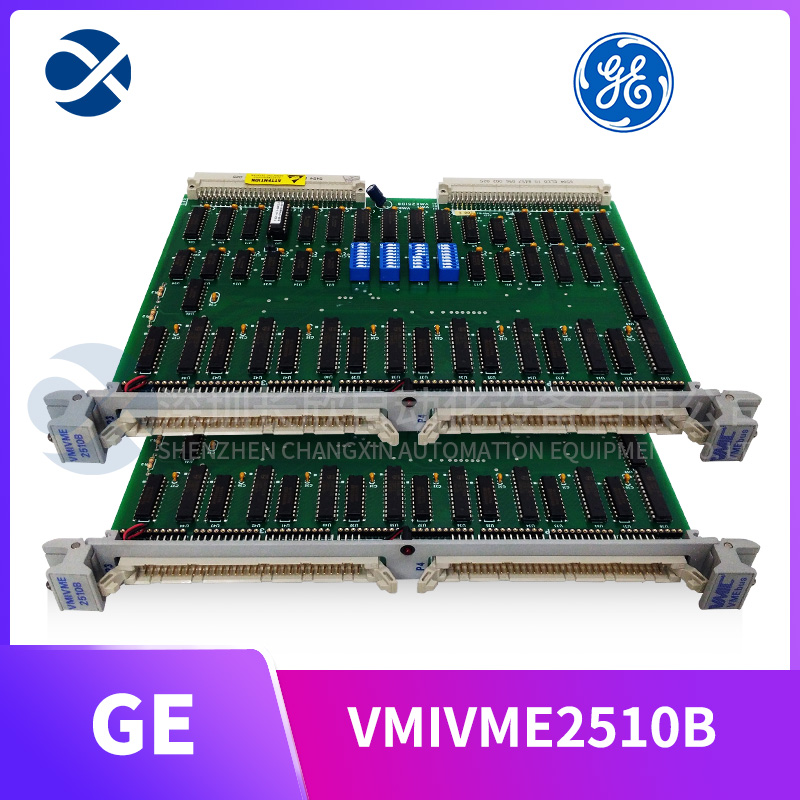

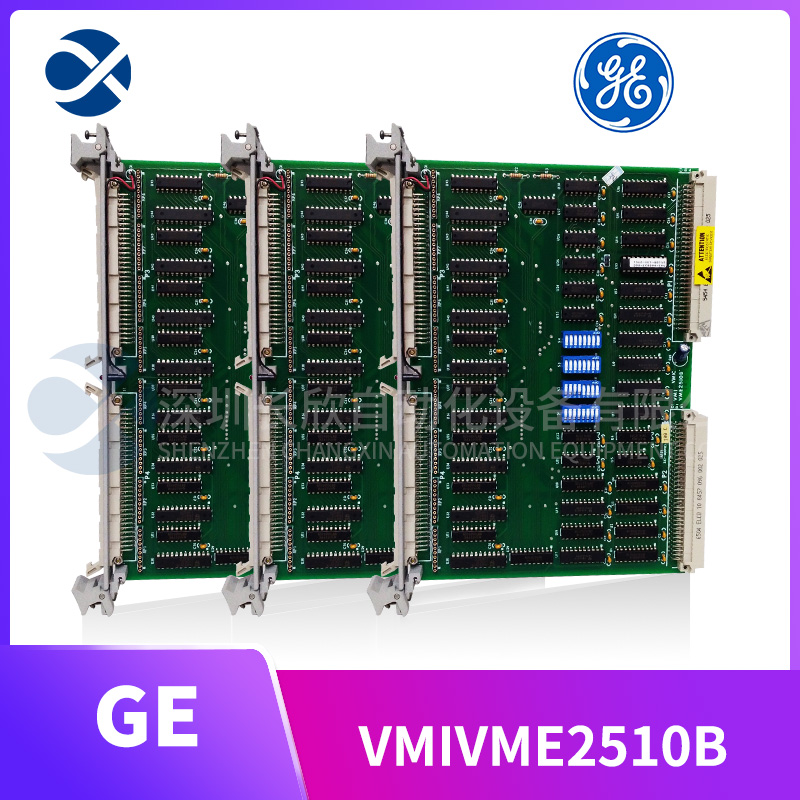

VMIVME2510B GE 64位TTL輸入/輸出板

　　型號：VMIVME2510B

　　品牌：GE

　　產品描述

　　特征：

　　每個8位端口的方向均可單獨編程

　　64 mA灌電流能力（15 mA拉電流）

　　控制和數據寄存器的獨立板地址解碼

　　用于故障檢測和隔離的內置測試邏輯

　　高可靠性DIN型I/O連接器

　　8、16、32位傳輸

　　VMIVME-2510B是VMIC的Megamodule系列的成員，其設計具有通用的編程功能。子系統可以配置有連續的I/O地址以節省內存。這些產品（VMIVME-1110、VMIVME-2120、VMIVME-2130和VMIVME-2510B）均設計有兩組板地址開關，為CSR和I/O地址提供高效的內存地址映射?？梢栽O置CSR地址開關，以便系統中各種板之間的所有CSR可以映射到連續的內存位置。

　　Megamodule產品還設計用于支持8、16和32位數據傳輸。VMIVME-2510B中設計了特定硬件以支持內置測試功能。VMIVME-2510B支持離線和在線故障檢測和隔離。前面板故障LED用于指示此板上何時存在故障。上電或復位時，LED點亮。成功完成板級診斷后，LED即可熄滅。
