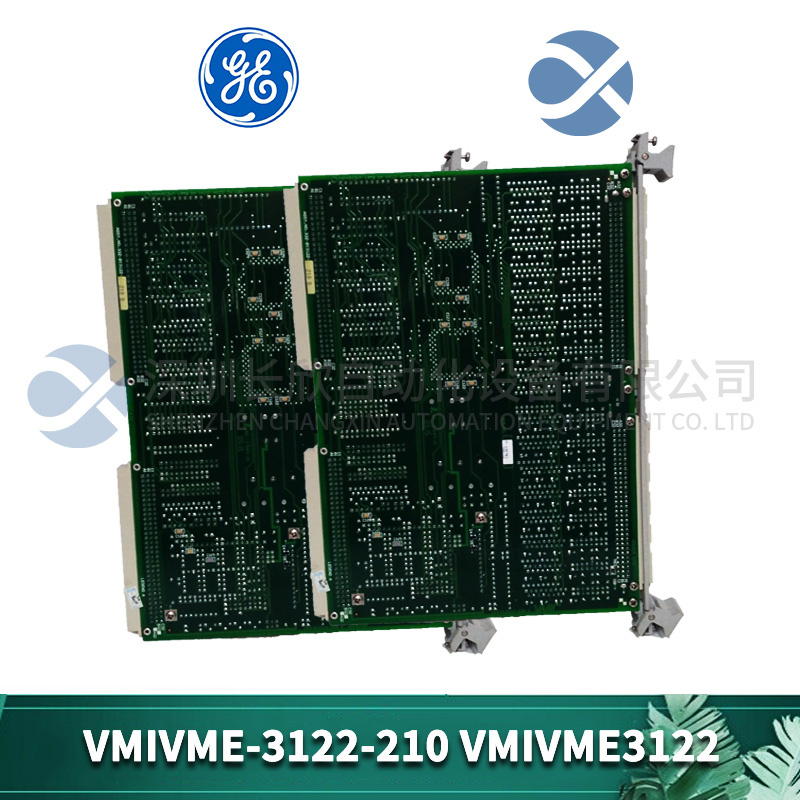

VMIVME-3122-210 VMIVME3122 GE 高性能16位模數轉換器(ADC)

　　型號：VMIVME-3122-210 VMIVME3122

　　品牌：GE

　　產品描述

　　VMIVME-3122是VMIC廣泛的模擬輸入/輸出系列的成員VMEbus的產品。具有16位數字化分辨率、程序控制增益，可選擇的轉換速率，以及64差分或單端的自動掃描模擬輸入，VMIVME-3122提供卓越的動態范圍和模擬輸入通道密度。支持多種操作模式，包括自動掃描、數據突發和外部同步。此板設計用于直接與VMIC的信號調節板線路接口，用于數字化熱電偶、RTD和應變計的輸出?？梢韵螺d單獨的信道增益，以便在掃描操作期間使用，或者板可以被配置為具有所有通道共用的固定增益。多個板可以同步在一起，使多達16個板能夠同時啟動每次掃描。間隔計時器、總線中斷器、通道Counter和Midscan/Endscan標志簡化了對雙通道內數據的監控端口數據緩沖區?？梢詮腣MIVME-3122中獲益的系統應用程序能力包括工廠自動化、過程控制、數據采集系統，訓練模擬器和實驗室儀器。

　　以下主要功能的簡要概述說明了靈活性和VMIVME-3122提供的性能：

　　?16、32或64差分或單端模擬輸入

　　?16位A/D轉換

　　?381 Hz至100 kHz可選掃描速率，用于高性能選項，381 Hz標準性能選項為50 kHz

　　?可編程增益x1或x10

　　VMIVME-3122的特點（續）：

　　?A/D轉換器的范圍為±2.5 V、±5 V、±10 V、0至+5 V、0到+10 V

　　?可編程通道增益

　　?16至1024字雙端口數據緩沖區

　　?在短I/O（A16）、標準（A24）或擴展（A32）數據空間中操作

　　?可編程通道塊大小和緩沖區大小

　　?可選低通輸入濾波器

　　?連續和突發操作模式

　　?自由運行操作或外部/內部觸發

　　?用于中掃描或端掃描指示的總線中斷器

　　?定時數據突發的可編程間隔定時器

　　?VMIC信號調節板的直接布線

　　?在自動掃描模式下重置后初始化，增益=x1

　　VMIVME-3122是一個高分辨率、16位、64通道VMEbus系統應用的模擬掃描和數字化輸入板。

　　雙端口數據存儲器、板載定時器、自動控制增益和可編程總線中斷器使VMIVME-3122能夠支持廣泛的模擬輸入流量，主機處理器的參與程度最低。

　　模擬輸入按順序進行掃描和數字化。數字值存儲在雙端口數據緩沖器，可以在任何時候從VMEbus訪問。增益每個通道的可以單獨編程，也可以在軟件中設置所有通道共用的增益。通道增益可通過軟件選擇為x1或x10。A/D轉換器電壓范圍可跳線選擇，適用于±2.5 V、±5 V、±10 V、0至5 V以及0至10V。

　　當系統或程序復位時，板在64通道中初始化以100KHz的速率進行自動掃描模式，并且所有信道增益被初始化為1（x1）。復位操作后，程序可以選擇定時突發或觸發突發

　　模式，并且可以根據需要修改塊大小、緩沖區大小和信道增益。通道塊可調整為1、8、16、32或64個通道，數據緩沖區大小可以以二進制增量從16到1024個數據字中選擇。當處于標準性能模式時，板必須在復位后重新編程對于50kHz的掃描速率。

　　定時數據突發由間隔計時器控制，該計時器可以提供重復或單次爆破間隔可達687秒。一次爆破可包括8到1024個通道樣本。數據就緒標志位于掃描和中斷請求可以與該標志同時產生。這個中斷也可以在已經獲取了特定數量的樣本之后啟動。
