產品介紹

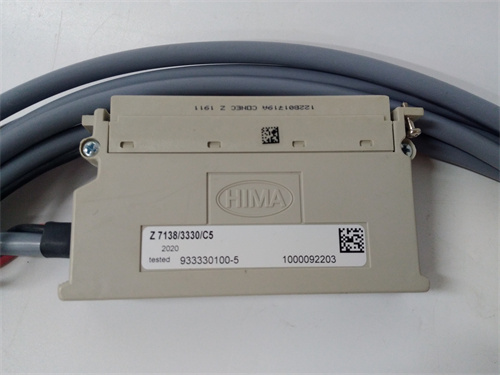

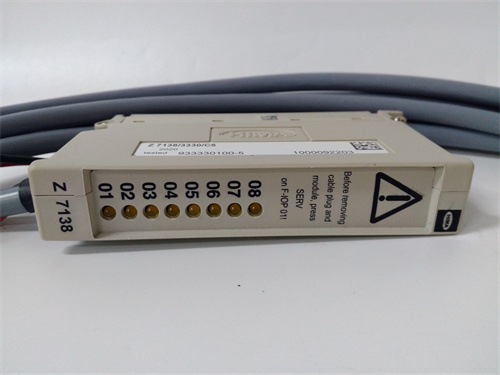

HIMA Z7138 是德國HIMA公司（現屬于羅克韋爾自動化集團）生產的可編程安全控制系統（PSS）系列中的一款核心組件，具體為電源模塊或中央處理單元（CPU）模塊。作為全球領先的安全自動化專家，HIMA的產品專為石油天然氣、化工、能源等高風險行業的安全儀表系統（SIS）及緊急停車系統（ESD）而設計。HIMA Z7138 模塊在PSS系統中承擔著為整個機架提供穩定可靠電源或執行安全控制邏輯的關鍵角色，其設計嚴格遵循IEC 61508等國際安全標準，是實現最高安全完整性等級（SIL 3/SIL 4）控制功能的硬件基礎。對于構建高可靠性安全架構的工程師而言，了解HIMA Z7138的規格與特性是確保安全系統長期有效運行的重要前提。

產品參數

• 產品類型：PSS系統電源模塊或中央處理單元模塊（需根據具體產品線確認）。

  • 若為電源模塊：為PSS機架內的其他模塊提供隔離、穩定的直流電源，通常支持冗余輸入和熱插拔。

  • 若為CPU模塊：作為安全控制器的核心，執行通過認證的安全邏輯，具備強大的處理能力和自診斷功能。

• 所屬系統：HIMA PSS系列可編程安全控制系統（例如PSS universal系統或更早期型號）。

• 安全認證：符合 IEC 61508 標準，通常適用于 SIL 3 或 SIL 4 等級的安全應用。

• 關鍵特性：

  • 冗余與容錯：無論是電源還是CPU，都支持冗余配置（1oo1D, 1oo2D等），確保單一故障不會導致系統安全功能喪失。

  • 診斷覆蓋率：具備極高的診斷覆蓋率（DC），能實時檢測內部硬件故障（如處理器、內存、通信故障）并導向安全狀態。

  • 看門狗定時器：集成硬件看門狗，監控程序執行周期，防止軟件跑飛或死鎖。

• 電氣規格：

  • 電源模塊：輸入電壓范圍寬（如24VDC或110/230VAC），輸出多路穩定電壓（如5VDC， 24VDC），具有過載和短路保護。

  • CPU模塊：處理速度、內存容量滿足復雜安全邏輯需求，具備多種通信接口（如以太網、串行接口、安全總線）用于編程、監控和系統集成。

• 狀態指示：模塊正面配備多顆LED指示燈，清晰顯示運行狀態、故障、通信活動及冗余同步狀態。

• 熱插拔：在冗余配置和支持的系統中，通常允許在線熱插拔更換，最大程度減少維護停機時間。

優勢與特點

1. 卓越的安全性與可靠性：HIMA Z7138 的核心優勢在于其專為安全關鍵應用而生的設計哲學。它采用經認證的硬件架構和固件，具備極高的硬件故障容錯能力和自診斷覆蓋率，確保在任何可預見的故障模式下，系統都能安全地導向預定狀態（故障安全）。

2. 高可用性設計：通過支持冗余配置（無論是電源冗余還是CPU冗余），系統可以消除單點故障，實現接近100%的可用性。這對于要求安全系統必須時刻在線且隨時可用的連續生產過程至關重要。

3. 強大的診斷與透明性：模塊提供深度的內部和外部診斷功能，不僅能定位自身故障，還能監控外圍回路。所有診斷信息可通過工程工具清晰訪問，使維護人員能夠?qū)崿F(xiàn)預測性維護和快速的根因分析，顯著提升系統的可維護性。

4. 經過驗證的系統兼容性：作為HIMA PSS生態系統的原生組件，HIMA Z7138 在機械、電氣和邏輯層面與系統的其他模塊（I/O模塊、通信模塊）完美兼容。其配置和編程在統一的工程環境中完成，確保了整個安全解決方案的一致性和完整性。

5. 長期的產品支持與全球服務：HIMA作為安全領域的專業廠商，為其產品提供長生命周期的支持和服務。對于用戶而言，這意味著長期的備件供應、技術更新和專業的技術支持保障。

應用領域與案例

HIMA Z7138 及其所屬的PSS系統專用于對安全有極端要求的流程工業領域。

• 案例一：海上鉆井平臺緊急關斷（ESD）與火氣系統（F&G）
  在鉆井平臺上，HIMA系統作為最終的防護層。Z7138（若為CPU）負責處理來自數千個傳感器的信號，執行復雜的關斷邏輯（如井口關斷、工藝區隔離、總關斷）。其冗余和高可靠性確保了在最惡劣的海上環境下，保護功能萬無一失。

• 案例二：大型化工聯合裝置安全儀表系統
  在乙烯裂解或化肥生產等裝置中，HIMA系統負責監控反應器超溫超壓、壓縮機喘振等危險工況。Z7138電源模塊為整個安全控制器機架提供不間斷的冗余電力，而CPU模塊則可靠地執行安全聯鎖，觸發相應的停車動作，防止災難性事故發生。

• 案例三：軌道交通信號系統（如地鐵聯鎖）
  在地鐵信號控制中，安全系統確保列車運行間隔和進路安全。HIMA PSS系統可用于實現安全邏輯控制。Z7138模塊的高安全等級和確定性響應，保障了列車運行命令的絕對可靠，滿足軌道交通對安全性的苛刻要求。

與競品對比

與Triconex、橫河ProSafe-RS等其他主流安全系統廠商的同類模塊相比，HIMA Z7138 及PSS系統的獨特之處在于：

• 專注安全的核心架構：HIMA自成立以來只專注于安全系統，其架構（如基于其F35/15等處理器的冗余設計）是從安全角度出發的原生設計，而非從過程控制DCS演化而來，在純粹的安全應用中被認為非常簡潔和高效。

• 極高的診斷覆蓋率與SIL 4能力：HIMA系統以其極高的診斷覆蓋率和能夠達到SIL 4等級（最高等級）而聞名，特別適用于風險極高、不容任何差錯的場合。

• 靈活的冗余選項：提供多種靈活的冗余配置選項（如1oo1D, 1oo2D, 2oo3等），用戶可以根據安全性和可用性的具體需求進行更精細的成本和性能優化。

• 與羅克韋爾自動化的協同：被羅克韋爾自動化收購后，HIMA系統能與羅克韋爾的ControlLogix等過程控制系統進行更緊密的集成，為用戶提供從控制到安全的整體解決方案。

選型建議與注意事項

1. 確認產品確切功能與系統需求：首先必須通過HIMA技術資料或聯系供應商，明確 HIMA Z7138 在您的目標PSS系統中是作為電源模塊還是CPU模塊使用，并確認其與系統其他部分的兼容性。

2. 執行嚴格的安全生命周期管理：選型是安全生命周期的一部分。必須基于安全要求規范（SRS）進行，并考慮整個安全回路的架構，確保所選模塊的SIL等級滿足最終安全功能的目標。

3. 規劃冗余與可用性：對于關鍵應用，必須規劃并采購冗余配置所需的模塊數量。同時，需考慮電源、通信等全方位的冗余設計。

4. 專業的工程與驗證：安全系統的配置、編程和測試必須由經過HIMA專業培訓的工程師使用認證的工程工具（如HIMA的編程軟件）完成。系統投用前，必須進行全面的功能安全測試（FAT/SAT），并提供完整的驗證報告。

5. 遵循安裝與接地規范：嚴格按照安裝手冊進行，確保良好的機柜接地和信號隔離，以防止電磁干擾影響安全系統的正常運行。

6. 通過授權渠道采購與維護：必須通過HIMA或羅克韋爾自動化官方授權渠道采購，以確保獲得正品、最新的固件和全面的技術支持。安全系統的任何修改都必須遵循嚴格的管理變更（MOC）程序，并保留所有操作記錄。定期進行功能測試，以保持系統完整性。
