產品描述

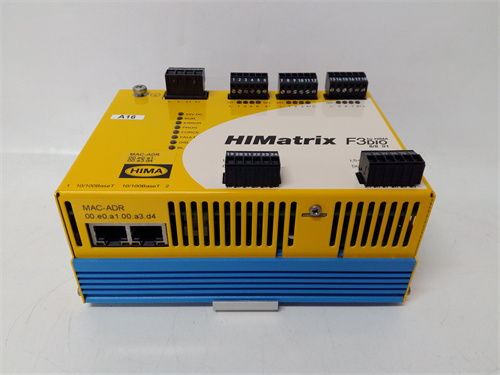

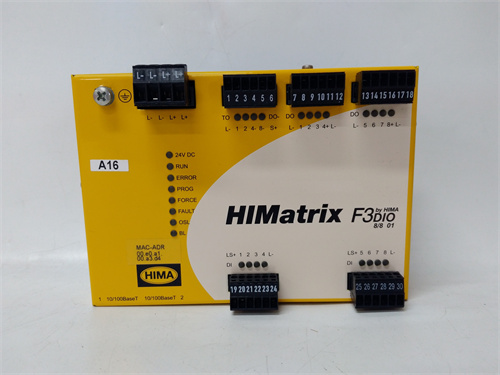

HIMA F3 DIO 8/8 01 是希馬（HIMA）公司F3系列安全型可編程邏輯控制器（安全PLC）系統中的一個關鍵模塊，具體為安全型數字量輸入/輸出組合模塊。該模塊是構成高完整性安全儀表系統（SIS）或緊急停車系統（ESD）的基石，專為在石油、天然氣、化工等高風險過程工業中執行關鍵安全功能而設計。F3 DIO 8/8 01 在一個模塊內集成了8路安全型數字量輸入通道和8路安全型數字量輸出通道，用于連接現場的安全傳感器（如急停按鈕、火焰探測器、壓力開關）和執行機構（如安全繼電器、電磁閥）。與標準PLC I/O不同，該模塊從硬件電路到內部診斷都嚴格遵循IEC 61508和IEC 61511標準，旨在達到高安全完整性等級（如SIL 3），確保在危險發生時能夠可靠地觸發預定義的安全動作，防止事故發生或減輕其后果。

產品參數

• 品牌與系列： HIMA， F3 系列安全系統

• 產品型號： F3 DIO 8/8 01 (8路輸入/8路輸出，01為版本或配置標識)

• 模塊類型： 安全型數字量輸入/輸出（DI/DO）模塊

• 安全標準： 符合IEC 61508， 支持SIL 3安全完整性等級。

• 輸入規格（DI）：

  • 通道數： 8路。

  • 輸入類型： 通常支持NAMUR型傳感器、干接點或固態開關。

  • 診斷功能： 具備斷線監測、短路監測、交叉短路檢測等高級診斷。

• 輸出規格（DO）：

  • 通道數： 8路。

  • 輸出類型： 通常為晶體管輸出，用于驅動安全繼電器或本質安全柵。

  • 診斷功能： 具備負載監測（開路/短路）、過熱保護等。

• 響應時間： 滿足安全系統對快速響應的要求。

• 內部診斷： 模塊具有持續的自我診斷功能，并能將診斷結果通過安全總線報告給CPU。

• 安裝方式： 模塊化設計，插裝在F3系列的專用背板或機架上。

• 工作溫度： 寬工業溫度范圍。

• 認證： 通常具有TüV、ATEX（可選）等相關安全認證。

優勢與特點

1. 極高的安全性與可靠性： HIMA F3 DIO 8/8 01 專為安全關鍵應用設計，其硬件和固件均經過嚴格認證，采用冗余、診斷和故障安全設計，確保在自身故障時導向安全狀態，是構建可靠安全屏障的核心硬件。

2. 強大的集成診斷能力： 模塊不僅監測外部現場回路狀態（如傳感器斷線），還持續進行內部電路的自檢。這種全面診斷能快速揭示潛在故障，支持預測性維護，并滿足安全標準對診斷覆蓋率的要求。

3. 緊湊的集成設計： 將安全輸入和輸出功能集成于單一模塊，節省了機柜空間，減少了模塊間接線，同時保持了通道間的電氣隔離和獨立性。

4. 靈活的現場設備兼容： 支持多種類型的現場信號（如NAMUR），可直接連接危險區域的本質安全設備，簡化了系統設計。

5. 無縫的F3系統集成： 作為HIMA F3安全生態系統的原生組件，該模塊與F3 CPU、工程軟件（如HIMatrix）及診斷工具深度集成，配置、驗證和維護流程標準化、高效。

應用領域與案例

HIMA F3 DIO 8/8 01 模塊專用于對功能性安全有法定或強制性要求的高風險行業。

• 應用領域： 石油天然氣開采與煉化、化工、制藥、油氣管道輸送、火電廠鍋爐保護（FSSS）、海上平臺。

• 應用案例： 在化工廠的加氫反應器裝置中，HIMA F3 DIO 8/8 01 模塊被用于安全儀表系統。其輸入通道連接反應器超高壓開關、入口氫氣濃度高高檢測器；輸出通道控制緊急切斷閥和泄壓閥。當系統通過輸入通道檢測到危險工況時，安全CPU經邏輯判斷后，通過F3 DIO 8/8 01 的輸出通道可靠地關閉切斷閥并打開泄壓閥，防止反應器超壓爆炸。模塊的持續診斷確保了這條安全回路始終處于“待命”就緒狀態。

與競品對比

與使用標準PLC I/O模塊構建安全方案或與其他品牌（如艾默生、羅克韋爾）的安全I(xiàn)/O模塊相比，HIMA F3 DIO 8/8 01 的核心優勢在于其專注于安全系統的純粹性、最高的安全認證等級和在復雜安全應用中的成熟經驗。

• VS 標準PLC I/O + 外部安全繼電器： 該方案難以達到高SIL等級，且診斷不完善、集成度低、維護復雜。F3 DIO 8/8 01 提供的是經TüV認證的、一體化的高完整性安全解決方案。

• VS 其他品牌安全I(xiàn)/O（如艾默生DeltaV SIS， 羅克韋爾GuardLogix）： 這些品牌通常在過程控制DCS或通用安全控制器領域更強。HIMA 作為獨立的安全系統專業廠商，其F3 系統及DIO 8/8 01 模塊在涉及復雜邏輯和最高安全要求（SIL 3）的專屬安全應用中，常被視為技術標桿，尤其在歐洲和全球的大型高風險項目中擁有極高的聲譽和份額。

選型建議與注意事項

1. 安全生命周期管理： 選擇HIMA F3 DIO 8/8 01 必須是整個安全生命周期（從風險評估到維護）的一部分。需基于正式的安全要求規格書（SRS）進行選型。

2. 回路設計與認證： 必須根據安全完整性等級（SIL）要求，設計完整的傳感-邏輯-執行回路。所選模塊及與之連接的傳感器、執行器構成的整體回路，需通過SIL驗證計算。

3. 嚴格遵循安裝規范： 安裝、接線必須嚴格遵守HIMA手冊和相關的安全標準（如IEC 60079用于防爆區域）。確保供電電源純凈、可靠。

4. 細致的配置與驗證： 使用HIMA專用的工程軟件進行硬件組態和參數設置。系統投用前，必須進行全面的功能安全測試（FAT， SAT），包括對每個I/O通道的診斷功能測試。

5. 專業的維護與修改： 任何硬件更換、軟件修改或維護操作都必須遵循嚴格的管理流程，并由經過培訓的人員執行，以確保系統的安全完整性不被破壞。

6. 文檔與資質： 在實施前，務必從HIMA F3 DIO 8/8 01產品頁面獲取并研究硬件手冊、安全手冊和認證證書。強烈建議由具備功能安全工程資質和經驗的專業團隊進行系統設計、工程實施和維護。
