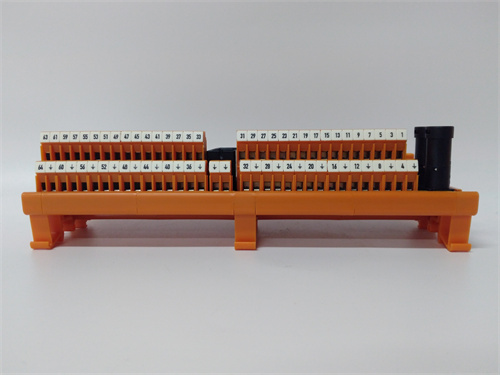

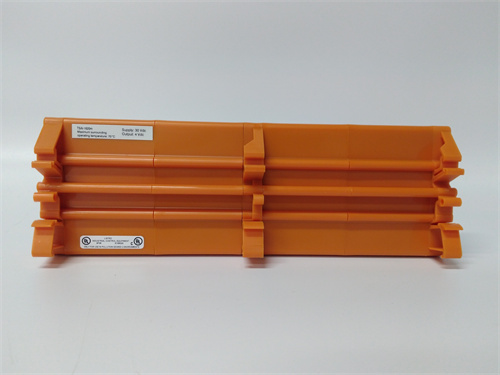

產品概述

HONEYWELL FC-TSAOH-0220M 是霍尼韋爾（Honeywell）過程自動化解決方案中， Experion LX 或 分布式控制系統（DCS） 產品線的一款高性能I/O組件。該產品是一款 高密度、熱電偶/毫伏模擬量輸入模塊，專門設計用于精確采集來自工業現場熱電偶（TC）或毫伏（mV）級輸出傳感器的低電平模擬信號。HONEYWELL FC-TSAOH-0220M 集成了先進的信號調理、冷端補償（CJC）和高分辨率模數轉換電路，能將微小的溫度或電勢信號可靠地轉換為高精度的數字量，供上層控制系統使用。獲取詳細的接線圖和配置指南，請訪問：HONEYWELL FC-TSAOH-0220M產品頁面。在石油化工、電力、冶金等需要對溫度進行多點、高精度監測的流程工業中，FC-TSAOH-0220M 是實現關鍵設備溫度監控和工藝優化的重要數據入口。

產品參數

• 所屬系統： 霍尼韋爾 Experion LX 或 Experion PKS 分布式控制系統（DCS）。

• 模塊類型： 熱電偶/毫伏模擬量輸入（TC/mV AI）模塊。

• 輸入通道： 提供高密度輸入通道，例如 16路 或 32路 隔離的差分輸入通道。

• 支持信號類型：

  • 熱電偶（TC）： 支持多種國際標準分度號，如 J、K、T、E、N、R、S、B 等。

  • 毫伏信號（mV）： 支持低電平直流電壓信號輸入（例如 ±50mV， ±100mV 范圍）。

  • 可能支持電阻溫度檢測器（RTD）或歐姆信號（取決于具體型號和配置）。

• 輸入分辨率： 高分辨率（通常為16位或更高），確保對小信號的精確測量。

• 精度： 高精度，包括模塊自身精度和冷端補償精度，典型值可達滿量程的 ±0.05% 或更高。

• 冷端補償（CJC）： 模塊內置高精度冷端補償傳感器，用于補償熱電偶參考端（接線端子處）的溫度變化，這是熱電偶測量準確的關鍵。

• 隔離與抗干擾：

  • 通道間通常采用分組隔離或通道間隔離。

  • 具有極高的共模抑制比（CMRR） 和常模抑制比（NMRR），能有效抑制工業現場的共模噪聲和工頻干擾。

• 斷線檢測： 支持輸入回路斷線檢測功能，能夠識別熱電偶或引線開路故障。

• 連接方式： 通過可插拔的高密度端子排或?qū)Ｓ媒泳€板與現場傳感器連接。

• 配置與診斷： 通過霍尼韋爾的Control Builder或類似組態軟件進行通道類型、量程、濾波等參數配置，并提供模塊和通道級的診斷信息。

優勢與特點

1. 卓越的低電平信號測量性能： HONEYWELL FC-TSAOH-0220M 專為處理微伏/毫伏級微弱信號而優化。其精密的放大電路、低噪聲設計和優異的抗干擾能力，確保了即使在惡劣電氣環境下，也能穩定、準確地捕獲來自熱電偶等傳感器的真實信號，避免測量值波動或失真。

2. 高密度與靈活的配置： 在單模塊上集成大量隔離輸入通道，顯著節省了機柜空間和硬件成本。通過軟件可靈活配置每通道的傳感器類型和量程，使同一模塊能混合接入多種分度號的熱電偶和毫伏信號，極大提升了工程靈活性。

3. 高精度內置冷端補償： 集成的冷端補償電路經過精密校準，補償精度高且穩定，消除了因接線端子柜溫度變化引入的測量誤差，這是許多低成本方案或外置補償方式難以比擬的。

4. 強大的診斷與可靠性： 模塊提供從電源、通信到每個輸入通道的全面診斷。斷線檢測功能能及時發現傳感器故障，避免依賴錯誤溫度數據做出控制決策。其工業級設計和嚴格測試確保了在流程工業中7x24小時連續可靠運行。

5. 無縫的Experion系統集成： 作為霍尼韋爾DCS的原生I/O組件，FC-TSAOH-0220M 在工程組態、控制策略、報警管理、歷史記錄和系統診斷方面實現了深度集成。工程師可以在統一的環境中完成從硬件配置到高級溫度控制的所有工作。

應用領域與案例

HONEYWELL FC-TSAOH-0220M 廣泛應用于需要高精度、多點多類型溫度監測的連續過程工業。

• 案例一：乙烯裂解爐管壁溫度監測
  在裂解爐的每一路爐管上，安裝多個K型或N型熱電偶以監測管壁溫度分布。多個FC-TSAOH-0220M模塊用于集中采集這些熱電偶信號，其高精度和高抗干擾能力對于防止?fàn)t管過熱、優化裂解深度和保障安全至關重要。

• 案例二：火力發電廠鍋爐蒸汽溫度監控
  用于采集鍋爐過熱器、再熱器出口的S型或K型熱電偶信號。模塊的高密度特性滿足了電廠數百個溫度測點的采集需求，其穩定性和可靠性是保證機組安全、高效運行的基礎。

• 案例三：化工反應器多點溫度剖面測量
  在大型聚合或合成反應器上，沿反應器高度方向安裝多個熱電偶以監控反應溫度剖面。FC-TSAOH-0220M能夠精確測量這些毫伏級信號，為反應控制和產品質量提供關鍵數據。

與競品對比

與艾默生DeltaV的CHARMs TC模塊、橫河CENTUM VP的溫度輸入模塊或西門子PCS 7的模擬量輸入模塊相比，HONEYWELL FC-TSAOH-0220M 的核心競爭力在于其 在霍尼韋爾Experion DCS生態系統內的最優信號完整性 和 針對低電平信號的深度工程優化。

• 信號完整性： 霍尼韋爾在模擬量I/O，尤其是低電平信號處理方面有深厚的技術積累。FC-TSAOH-0220M 的電路設計在噪聲抑制、長期漂移和冷端補償準確性上通常表現出色，在要求苛刻的溫度測量應用中提供可信的數據質量。

• 系統集成深度： 對于已采用Experion系統的工廠，選擇該模塊能確保最佳的兼容性、維護便利性和全生命周期支持。其診斷信息能無縫融入霍尼韋爾的Asset Manager等資產管理工具。

• 配置靈活性： 其單模塊支持多種熱電偶類型和毫伏信號的能力，提供了比許多固定類型的模塊更大的靈活性，可以減少模塊種類和備件庫存。

選型建議與注意事項

1. 傳感器類型與量程確認： 明確每路輸入連接的熱電偶分度號（J， K， T等）或毫伏信號范圍。在組態軟件中必須為每個通道準確選擇對應的類型，否則會導致嚴重的測量錯誤。

2. 冷端補償與接線規范：

   • 必須使用與熱電偶分度號匹配的補償導線將熱電偶延伸至模塊端子。

   • 補償導線與普通銅導線的連接點（即冷端）必須位于模塊的端子排上，以確保內置CJC傳感器能正確補償該點溫度。

   • 接線務必牢固，避免使用不同金屬的端子造成寄生熱電偶效應。

3. 屏蔽與接地： 熱電偶信號線必須采用屏蔽雙絞線。屏蔽層應在現場傳感器端單點接地，在DCS機柜端懸空或通過電容接地，絕對避免兩端接地形成地環路引入干擾。

4. 環境溫度影響： 盡管有CJC，但模塊所在機柜的環境溫度應保持相對穩定，避免劇烈變化。極端環境溫度可能影響模塊自身精度和CJC精度。

5. 斷線檢測配置： 在軟件中啟用斷線檢測功能，并設置合理的報警限值。注意，某些熱電偶類型在特定溫度下，斷線檢測可能不靈敏。

6. 維護與校準： 定期對關鍵回路的測量精度進行校驗。雖然模塊非常穩定，但傳感器（熱電偶）本身可能漂移或劣化。建議將 FC-TSAOH-0220M 作為關鍵備件。更換模塊后，需重新下載配置并進行基本的功能測試。
