產品描述

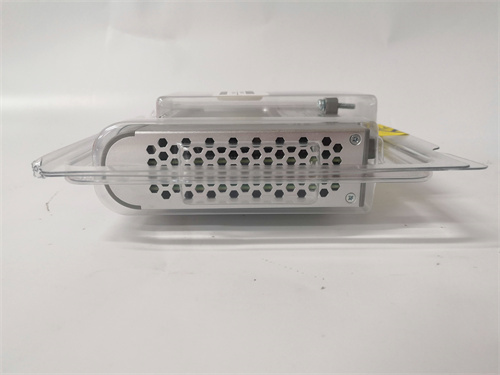

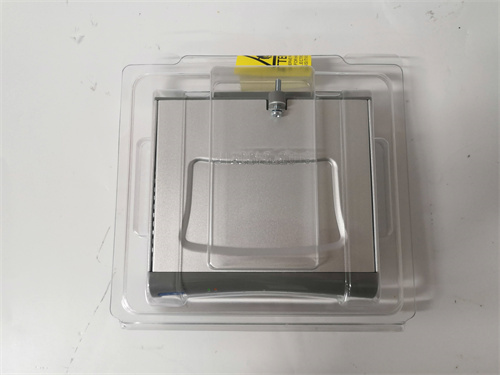

HONEYWELL FF-SB12E04K-S2 是美國霍尼韋爾（Honeywell）公司生產的，用于其Experion過程知識系統（PKS）和早期的TDC3000系統的一款關鍵現場總線組件——高可靠性安全柵/隔離器。該產品屬于霍尼韋爾FTA（Field Termination Assembly）現場端子組件系列中的一部分，專為連接本安防爆回路的現場設備（如變送器、傳感器）與控制系統卡件而設計。HONEYWELL FF-SB12E04K-S2 在系統中承擔著信號隔離、轉換和安全限制的重要作用，它能將來自危險區域的本安信號安全地傳輸?shù)轿挥诎踩珔^(qū)域的控制系統I/O卡，同時提供電源并限制通往危險區的能量，確保整個回路滿足防爆要求。在石油化工、天然氣處理等存在易燃易爆氣體的嚴苛環境中，正確配置和使用FF-SB12E04K-S2這類安全柵是構建本質安全型控制系統的基石。它的模塊化設計便于在標準機架中安裝和維護，是霍尼韋爾DCS生態系統內實現安全、可靠信號連接的核心接口模塊。

產品參數

• 產品系列：霍尼韋爾 Field Termination Assembly (FTA) / 安全柵系列

• 設備類型：本安型隔離式安全柵（信號調理器）

• 通道配置：通常為單通道或雙通道模塊。型號中的“SB12”可能指示其為單通道安全柵。

• 支持的信號類型：

  • 輸入：通常支持來自兩線制或三線制變送器的4-20mA直流電流信號。

  • 輸出：向控制系統I/O卡（如霍尼韋爾FIM/FCM）提供隔離后的4-20mA模擬量信號。

• 電源：

  • 現場側：為連接的現場變送器提供隔離的本安電源（通常為24V DC左右，有限流限壓）。

  • 系統側：由FTA機架或外部電源供電（如24V DC）。

• 隔離能力：現場側（危險區）與系統側（安全區）之間提供高達1500V AC或更高的電氣隔離，防止高電壓竄入。

• 防爆認證：通常具有ATEX， IECEx， FM/CSA等國際防爆認證，滿足Ex ia IIC T4 Ga或更高等級。

• 精度：高信號轉換精度，通常優于0.1%滿量程。

• 安裝方式：插入專用的FTA現場端子組件機架（如FF-TB系列機箱）中，采用插拔式設計。

• 工作溫度：適用于工業環境溫度范圍（如 -20°C 至 +70°C）。

• 指示燈：通常具備電源、通信或故障狀態指示LED。

優勢與特點

1. 本質安全與系統集成：作為霍尼韋爾原廠FTA組件，F(xiàn)F-SB12E04K-S2與Experion PKS系統實現了深度硬件與軟件集成。它不僅能提供標準的本安隔離保護，其狀態信息還能被控制系統識別和監控，便于集中管理。

2. 高可靠性設計：采用高質量元件和成熟的設計，確保在工業環境中長期穩定運行。其強大的隔離能力有效保護了昂貴的控制系統卡件免受現場浪涌和接地環路的影響。

3. 簡化工程與維護：模塊化、插拔式設計使得安裝、更換和擴展極為便捷。在機架中集中布線，顯著減少了控制柜內的接線復雜度和維護時間。

4. 信號完整性：提供高精度的信號轉換和低紋波噪聲的電源輸出，確保從現場傳感器到控制系統的信號傳輸保真度，為精確控制和監測提供保障。

5. 全面的全球認證：擁有主要工業國家所需的防爆和安全認證，滿足全球各類大型項目的合規性要求，保障項目順利投運。

應用領域與案例

• 應用領域：主要應用于要求本安防爆的流程工業，特別是石油與天然氣（上游開采、中游處理、下游煉化）、化工、制藥、海上平臺以及存在可燃性粉塵的行業（如糧食加工）。

• 應用案例：在一個海上天然氣生產平臺的分離器單元，需要精確測量容器內的壓力。安裝在危險區的壓力變送器通過兩線制回路連接到位于安全區儀表機柜內的HONEYWELL FF-SB12E04K-S2安全柵。該安全柵一方面為變送器提供本安電源，另一方面將變送器產生的4-20mA信號進行隔離和調理后，安全地傳送給霍尼韋爾Experion系統的I/O卡件。這樣，即使現場接線處因腐蝕等原因產生火花，由于FF-SB12E04K-S2限制了能量，也不會引燃周圍的爆炸性氣體，從而在實現精確過程控制的同時，確保了生產設施的絕對安全。

與競品對比

• 與德國P+F（倍加福）或MTL（現屬于ABB）通用安全柵對比：P+F和MTL是獨立的信號隔離器/安全柵全球領導品牌，產品線廣，兼容各類DCS/PLC系統。HONEYWELL FF-SB12E04K-S2的核心優勢在于其與霍尼韋爾DCS系統的原生無縫集成。對于使用Experion PKS的用戶，選擇它意味著更簡單的采購鏈、一致的工程界面、潛在的內部診斷優勢以及由單一供應商負責系統集成的便利。

• 與艾默生（Emerson）DeltaV系統的CHARMs組件對比：艾默生的CHARMs技術將I/O和本質安全集成到了單個可插拔模塊中，理念更為集成化。相比之下，F(xiàn)F-SB12E04K-S2代表的FTA架構是傳統的、成熟的機架式方案，在大型、高密度I/O應用中仍有其穩定性和經濟性優勢，尤其適合已有FTA架構的擴建或改造項目。

• 核心優勢總結：HONEYWELL FF-SB12E04K-S2的核心競爭力在于其為霍尼韋爾Experion PKS生態系統用戶提供了經過優化和驗證的、一站式解決方案。它不僅是安全柵，更是系統的一個可靠“器官”，在保障安全的前提下，最大化了系統的整體性能和易用性。

選型建議與注意事項

• 選型建議：

  1. 系統確認：首要確認您的控制系統是霍尼韋爾Experion PKS或兼容的TDC3000系統，并明確使用的I/O卡類型和FTA機架型號，確保完全兼容。

  2. 信號與現場設備匹配：明確現場設備的類型（兩線制/三線制）、信號（4-20mA， HART是否需要透?jìng)鳎?、所需供電電壓和電流，選擇對應的安全柵型號。

  3. 防爆等級核實：根據現場危險區域劃分（Zone 0/1/2），確認所選FF-SB12E04K-S2的防爆認證（如ATEX， IECEx）等級是否滿足當?shù)胤ㄒ?guī)和項目規格書要求。

  4. 機架與電源規劃：根據總通道數規劃所需的FTA機架數量，并核算機架總功耗，確保供電系統容量充足。

• 注意事項：

  1. 分區與安裝：必須嚴格遵守本安系統安裝規范。安全柵必須安裝在安全區，并通過藍色本安電纜與危險區設備連接。接地必須符合手冊要求。

  2. 參數設置與校驗：部分安全柵可能涉及跳線或DIP開關設置（如電流/電壓輸入選擇），安裝前需根據現場設備正確配置。系統投運前建議對整條回路進行校準。

  3. 嚴禁混用與非標操作：不得在未經計算和認證的情況下，用該安全柵驅動超出其認證參數的現場設備。嚴禁帶電插拔模塊（除非系統明確支持）。

  4. 文檔與認證文件：采購時務必索要并保存好產品的防爆合格證、說明書等技術文件，這是安全審計和工廠驗收的必備材料。
