產品描述

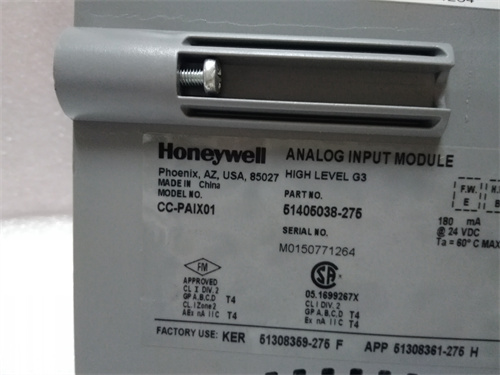

HONEYWELL CC-PAIX01 是霍尼韋爾（Honeywell）公司為其Experion過程知識系統（PKS）設計的核心過程自動化I/O模塊之一，屬于模擬量輸入擴展模塊。該模塊通常與Experion C系列控制器（如C300）配合使用，作為ControlEdge系列（原Series C I/O）的一部分，用于高精度、高可靠性地采集來自現場過程儀表的模擬量信號。在石油化工、電力、制藥等連續過程工業中，CC-PAIX01 負責將壓力、溫度、流量、液位等關鍵過程參數的4-20mA、0-10V等模擬信號，轉換為數字信號供控制系統處理，是實現精確過程監控與自動控制的基礎感知單元。其模塊化、可熱插拔的設計，以及強大的通道診斷功能，確保了信號鏈路的完整性與系統的可維護性。部署HONEYWELL CC-PAIX01 模塊是構建穩定、可靠的Experion PKS系統I/O層的關鍵步驟。

產品參數

• 產品系列：霍尼韋爾 Experion PKS ControlEdge / Series C I/O

• 模塊類型：高密度模擬量輸入 (AI) 模塊

• 通道數量：通常為16個單端輸入通道或8個差分輸入通道（具體取決于模塊版本和跳線設置）。

• 支持信號類型：

  • 電流信號：4-20mA（支持兩線制或四線制變送器），可檢測斷線。

  • 電壓信號：0-5V DC， 0-10V DC， ±5V DC， ±10V DC。

  • 電阻信號：支持RTD（熱電阻）或 potentiometer（電位計）輸入（通常需要特定配置或附件）。

• 輸入分辨率：高分辨率，通常為16位，提供精確的模數轉換。

• 精度：在規定的溫度和工作條件下，典型精度優于±0.1% 滿量程。

• 通道隔離：每個輸入通道之間以及通道與系統背板之間具有高等級的電氣隔離，有效防止接地環路和信號串?dāng)_。

• 共模抑制比：高CMRR，能有效抑制共模噪聲。

• 采樣速率：可配置，滿足不同過程的響應速度要求。

• 診斷功能：

  • 斷線檢測（對4-20mA回路）。

  • 超量程/欠量程檢測。

  • 模塊內部健康狀態監測（溫度、電源等）。

• LED指示燈：模塊級和通道級狀態指示燈（電源、通信、故障、通道活動）。

• 連接方式：通過可插拔的前連接器與霍尼韋爾標準的現場端子板（FTA）連接。

• 熱插拔支持：在系統運行時支持模塊的在線更換（需遵循特定程序）。

• 供電：通過 Experion I/O 機架背板供電。

• 工作溫度：0°C 至 60°C（標準工業范圍）。

優勢與特點

1. 卓越的信號完整性與高精度：CC-PAIX01 采用高性能的ADC和精密的信號調理電路，配合嚴格的出廠校準，確保了在各種工業噪聲環境下仍能獲得高保真、高精度的過程信號，為先進過程控制（APC）和優化提供可靠數據基礎。

2. 強大的診斷與維護性：模塊提供豐富的硬件診斷信息，能夠快速定位現場回路故障（如變送器斷線、短路）或模塊自身問題。通道級的LED指示和通過Control Builder軟件訪問的詳細診斷數據，極大簡化了故障排查和預防性維護工作。

3. 高度的靈活性與可配置性：每個通道均可通過工程軟件獨立組態為電壓、電流或電阻輸入，并設置量程、濾波時間、報警限值等參數。這種靈活性使其能夠適應工廠內多樣化的儀表類型，減少了備件種類。

4. 與Experion PKS的無縫集成：作為原廠I/O模塊，HONEYWELL CC-PAIX01 與Experion C系列控制器、FTA和Control Builder工程軟件實現深度集成。支持熱插拔和在線組態，最大化系統可用性和工程效率。

5. 堅固的工業設計：符合嚴格的工業環境標準，具有良好的抗振動、抗電磁干擾特性，保證在嚴苛的工廠環境中長期穩定運行。

應用領域與案例

• 應用領域：廣泛應用于需要高可靠性過程信號采集的連續和批處理流程工業，例如：煉油、石油化工、天然氣處理、發電（火電、核電）、化工、造紙、制藥以及大型水處理設施。

• 應用案例：在一座大型煉油廠的常減壓裝置中，數百個溫度、壓力和流量變送器的4-20mA信號被接入多個HONEYWELL CC-PAIX01 模塊。這些模塊精確地將模擬信號數字化后，通過高速I(mǎi)/O網絡傳送給Experion C300控制器。控制系統利用這些實時數據精確調節各塔的進料、溫度和側線抽出，以?xún)?yōu)化分餾效率和產品收率。CC-PAIX01 的高精度和可靠性確保了控制的穩定性，而其斷線檢測功能能在變送器故障時及時報警，防止誤操作和安全事故。

與競品對比

• 與艾默生（Emerson）DeltaV CHARM 模擬量輸入卡對比：DeltaV的CHARM技術將I/O處理分散到每個通道的智能電子元件上。相比之下，HONEYWELL CC-PAIX01 代表的是 “集中式、高密度” 的模塊化I/O方案。其優勢在于在一個模塊內集成更多通道，對于高密度信號采集的應用具有更高的空間和成本效益。CHARM則在單個通道故障隔離和更換靈活性上更優。

• 與橫河（Yokogawa）CENTUM VP系統的AIM系列模擬量輸入模塊對比：兩者均為頂級DCS的原生I/O。CC-PAIX01 的核心優勢在于其 “與Experion PKS系統，特別是C系列控制器和Control Builder軟件的原生深度捆綁”。它在數據交換效率、統一工程體驗以及獲得霍尼韋爾全球服務支持方面，對于霍尼韋爾系統用戶而言是更集成化、更受支持的選擇。

• 核心優勢總結：HONEYWELL CC-PAIX01 的核心競爭力在于其為 “霍尼韋爾Experion PKS生態系統” 提供了 “經過深度優化、高可靠且易于維護的高性能模擬量輸入解決方案”。它不僅僅是I/O模塊，更是整個控制系統可靠感知層的關鍵組成部分。

選型建議與注意事項

• 選型建議：

  1. 系統兼容性確認：首要確認您的Experion系統版本、控制器型號（如C300）和I/O機架類型支持該I/O模塊系列。

  2. 信號清單整理：詳細列出所有需要接入的模擬量信號點，包括信號類型（mA/V/RTD）、量程、是否要求隔離。

  3. 通道密度與隔離需求：根據信號數量和隔離要求選擇16通道或8通道差分版本。對于可能存在高共模電壓的場合，需確認模塊的隔離規格。

  4. FTA選型：根據現場接線方式，選擇合適的配套現場端子板（FTA）。

• 注意事項：

  1. 正確組態與跳線：安裝前必須根據信號類型正確設置模塊上的跳線或DIP開關（如果適用），并在Control Builder軟件中進行精確的通道參數組態。

  2. 現場接線規范：使用屏蔽雙絞線進行信號連接，并在控制系統端實施單點接地，以減少噪聲干擾。

  3. 熱插拔規程：操作前必須遵循霍尼韋爾規定的安全流程，確認系統狀態允許。

  4. 定期校準：建議連同現場變送器一起，按照質量控制周期進行系統回路的定期校驗。

  5. 固件管理：注意I/O模塊的固件版本與控制器和工程軟件的兼容性。
