產品描述

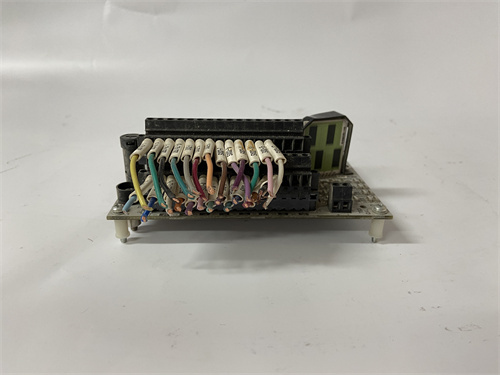

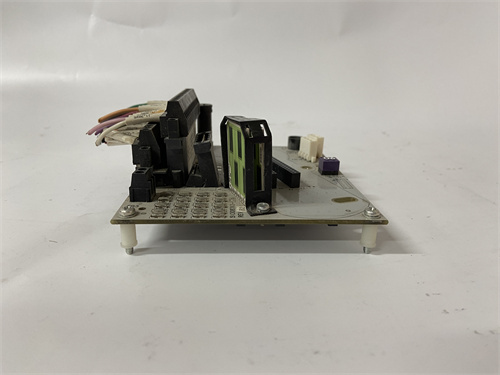

HONEYWELL CC-TAIX01 是霍尼韋爾（Honeywell）公司為其Experion過程知識系統（PKS）設計的核心模擬量輸入模塊。該模塊屬于霍尼韋爾ControlEdge系列（原Series C I/O）或兼容的Experion I/O家族，專門用于高精度、可靠地接收來自現場各種變送器的模擬量信號，并將其轉換為數字量供控制系統（如Experion C300控制器）處理。在石油化工、電力、制藥等流程工業中，CC-TAIX01 負責采集如溫度、壓力、流量、液位等關鍵過程參數，是實現過程監控與自動控制的“感知神經末梢”。這款模塊以其卓越的通道隔離技術、強大的診斷功能和靈活的組態能力，確保了從現場到控制室信號鏈路的完整性與準確性。部署HONEYWELL CC-TAIX01 模塊，是構建一個穩定、可靠的Experion PKS系統基礎架構的關鍵步驟之一。

產品參數

• 產品系列：霍尼韋爾 Experion PKS ControlEdge / Series C I/O

• 模塊類型：高密度模擬量輸入 (AI) 模塊

• 通道數量：通常為16個單端輸入通道或8個差分輸入通道（具體配置取決于模塊版本和跳線設置）。

• 支持信號類型：

  • 電壓信號：通常為0-5V DC, 0-10V DC, ±5V DC, ±10V DC。

  • 電流信號：通常為4-20mA（支持二線制或四線制變送器），可通過內置精密電阻轉換為電壓測量。

  • 電阻信號：支持RTD（熱電阻）或 potentiometer（電位計）輸入（通常需要特定配置或附件）。

• 輸入分辨率：通常為16位（或更高），提供高精度模數轉換。

• 精度：在規定的溫度和工作條件下，典型精度優于±0.1% 滿量程。

• 通道隔離：每個輸入通道之間以及通道與系統背板之間通常具有高等級的電氣隔離（例如 1500V AC），有效防止接地環路和信號串?dāng)_。

• 共模抑制比：高CMRR，能有效抑制共模噪聲。

• 采樣速率：可配置，滿足不同過程的響應速度要求。

• 診斷功能：

  • 斷線檢測（對4-20mA回路）。

  • 超量程/欠量程檢測。

  • 模塊內部健康狀態監測（溫度、電源等）。

• LED指示燈：模塊級和通道級狀態指示燈（電源、通信、故障、通道活動）。

• 連接方式：通過可插拔的前連接器（如 Honeywell 的標準現場端子板 FTA）與現場電纜連接。

• 供電：通過 Experion I/O 機架背板供電。

• 工作溫度：0°C 至 60°C（標準工業范圍）。

優勢與特點

1. 卓越的信號完整性與精度：CC-TAIX01 采用高性能的ADC和精密的信號調理電路，配合嚴格的出廠校準，確保了在各種工業噪聲環境下仍能獲得高保真、高精度的過程信號，為高級控制和優化奠定數據基礎。

2. 強大的診斷與維護性：模塊提供豐富的硬件診斷信息，能夠快速定位現場回路故障（如變送器斷線、短路）或模塊自身問題。通道級的LED指示和通過Control Builder軟件訪問的詳細診斷數據，極大簡化了故障排查和預防性維護工作。

3. 高度的靈活性與可配置性：每個通道均可通過工程軟件獨立組態為電壓、電流或電阻輸入，并設置量程、濾波時間、報警限值等參數。這種靈活性使其能夠適應工廠內多樣化的儀表類型，減少了備件種類。

4. 與Experion PKS的無縫集成：作為原廠I/O模塊，HONEYWELL CC-TAIX01 與Experion C系列控制器、FTA和Control Builder工程軟件實現深度集成。支持熱插拔（在帶電且系統允許條件下），支持在線組態下裝，最大化系統可用性和工程效率。

5. 堅固的工業設計：符合嚴格的工業環境標準，具有良好的抗振動、抗電磁干擾特性，保證在嚴苛的工廠環境中長期穩定運行。

應用領域與案例

• 應用領域：廣泛應用于需要高可靠性過程信號采集的連續和批處理流程工業，例如：煉油、石油化工、天然氣處理、發電（火電、核電）、化工、制藥以及大型水處理設施。

• 應用案例：在一座大型煉油廠的催化重整裝置中，多個反應器的床層溫度和進出料流量是關鍵控制參數。數十臺熱電偶和流量變送器的4-20mA信號被接入多個HONEYWELL CC-TAIX01 模塊。這些模塊精確地將模擬信號數字化后，通過高速I/O網絡傳送給Experion C300控制器?？刂葡到y(tǒng)利用這些實時數據精確調節加熱爐燃料閥和進料泵，以優化反應效率和產品收率。CC-TAIX01 的高精度和可靠性確保了控制的穩定性，而其斷線檢測功能能在變送器故障時及時報警，防止誤操作。

與競品對比

• 與艾默生（Emerson）DeltaV CHARM 模擬量輸入卡對比：DeltaV的CHARM技術將I/O處理分散到每個通道的智能電子元件上。相比之下，HONEYWELL CC-TAIX01 代表的是 “集中式、高密度” 的模塊化I/O方案。其優勢在于在一個模塊內集成更多通道，節省機架空間，對于高密度信號采集的應用具有更高的空間和成本效益。CHARM則在單個通道故障隔離和更換靈活性上更優。

• 與西門子（Siemens）SIMATIC ET 200SP 模擬量輸入模塊對比：西門子ET 200SP是分布式I/O的領先產品，以其緊湊和靈活的模塊化著稱。CC-TAIX01 的核心優勢在于其 “與Experion PKS系統原生的深度捆綁”。它在與C300控制器的數據交換效率、使用Control Builder的統一工程體驗以及獲得霍尼韋爾全球服務支持方面，對于霍尼韋爾系統用戶而言是更集成化、更受支持的選擇。

• 核心優勢總結：HONEYWELL CC-TAIX01 的核心競爭力在于其為 “霍尼韋爾Experion PKS生態系統” 提供了 “經過深度優化、高可靠且易于維護的高性能模擬量輸入解決方案”。它不僅僅是I/O模塊，更是整個控制系統可靠感知層的關鍵組成部分。

選型建議與注意事項

• 選型建議：

  1. 系統兼容性確認：首要確認您的Experion系統版本和控制器型號（如C300）支持該I/O模塊系列，并規劃好相應的I/O機架（如FIM）和現場端子板（FTA）。

  2. 信號清單整理：詳細列出所有需要接入的模擬量信號點，包括信號類型（mA/V/RTD）、量程、是否要求隔離以及采樣速率要求。

  3. 通道密度與隔離需求：根據信號數量選擇16通道或8通道差分版本。對于信號間可能存在高共模電壓或需要嚴格隔離的場合，需確認模塊的隔離規格是否滿足。

  4. FTA選型：根據現場接線方式（如M12連接器、螺釘端子）和是否需要信號調理（如保險絲、電阻），選擇合適的配套現場端子板（FTA）。

• 注意事項：

  1. 正確組態與跳線：在安裝前，必須根據信號類型（電流/電壓）正確設置模塊上的跳線或DIP開關（如果適用），并在Control Builder軟件中進行精確的通道參數組態。

  2. 現場接線規范：使用屏蔽雙絞線進行信號連接，并在控制系統端實施單點接地，以最大限度減少噪聲干擾。對于電流信號，確?；芈冯娮柙谠试S范圍內。

  3. 熱插拔規程：雖然支持熱插拔，但操作前必須遵循霍尼韋爾規定的安全流程，確認系統狀態允許，并使用靜電防護措施。

  4. 定期校準：盡管模塊本身穩定性高，但建議連同現場變送器一起，按照質量控制周期進行系統回路的定期校驗，以確保整個測量鏈的精度。

  5. 固件管理：注意I/O模塊的固件版本與控制器和工程軟件的兼容性，在升級時需參考官方發布的兼容性矩陣。
