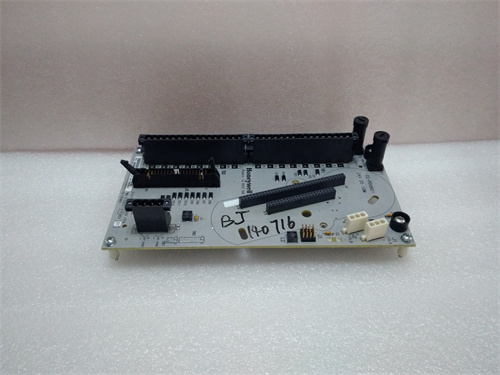

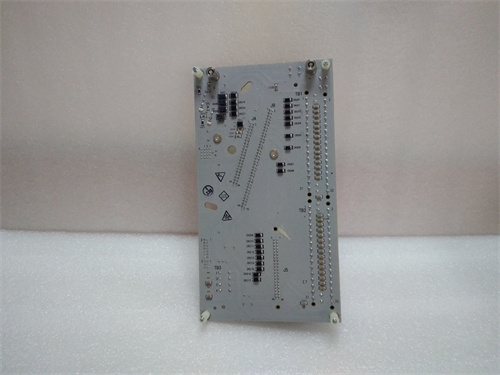

產品描述
HONEYWELL CC-TDOB01 是一款高性能的數字量輸出模塊,屬于霍尼韋爾(Honeywell)旗下 Experion 系列過程控制系統(PKS)的重要組成部分。作為霍尼韋爾新一代控制系統 C300 控制器的配套 I/O 模塊,HONEYWELL CC-TDOB01 專門設計用于將控制器的數字指令轉換為驅動現場執行設備的開關量信號,實現對生產過程的有效控制。該模塊的型號中 "CC" 代表其屬于 Series C I/O 系列,"TDOB" 代表 Trusted Digital Output(高可靠性數字量輸出),而 "01" 則通常表示其具體的規格和通道配置。HONEYWELL CC-TDOB01 通常安裝在 Experion 系統的 I/O 機架上,通過背板總線與 C300 控制器進行高速數據交換,同時通過其前端連接器與現場的各類執行設備相連,如電磁閥、繼電器、接觸器、指示燈和報警裝置等。對于過程工業的自動化工程師、系統集成商和維護人員而言,HONEYWELL CC-TDOB01 是連接霍尼韋爾先進控制系統與現場執行設備的關鍵橋梁,其可靠性直接關系到整個控制系統的執行能力和安全生產。該模塊的高可靠性設計使其適用于需要高可用性的關鍵控制應用。
產品參數
了解 HONEYWELL CC-TDOB01 的技術規格對于正確配置和維護 Experion 控制系統至關重要:
產品型號: HONEYWELL CC-TDOB01
系列歸屬: Honeywell Experion 過程控制系統,Series C I/O 系列
模塊類型: 高可靠性數字量輸出模塊
通道數量: 通常為 16 通道
輸出類型: 晶體管輸出(源型或漏型,具體取決于配置)
輸出電壓: 24 VDC(標稱),用于驅動現場直流負載
輸出電流: 每通道最大輸出電流典型為 0.5A,具有短路保護和過載保護
隔離等級: 輸出通道與系統背板之間提供光耦隔離,通道之間通常也提供隔離,增強系統抗干擾能力和安全性
診斷功能: 全面的自診斷功能,包括輸出開路檢測、短路檢測、輸出狀態回讀和模塊健康狀態監測;前面板 LED 指示輸出狀態和模塊狀態
故障安全行為: 可配置的故障安全輸出狀態,當檢測到模塊故障或通信丟失時,將輸出導向預定義的安全狀態
現場電源: 需要外部 24 VDC 現場電源為輸出負載供電
背板接口: 通過 Series C I/O 背板與 C300 控制器進行高速、確定性的數據交換
熱插拔支持: 支持在系統運行狀態下安全地更換模塊,不影響其他通道的正常工作
工作溫度: 0°C 至 60°C,適用于工業控制柜環境
認證: CE、UL、CSA 等多種國際認證
優勢特點
HONEYWELL CC-TDOB01 憑借其卓越的高可靠性設計和與 Experion 系統的無縫集成,在過程控制領域擁有顯著優勢:
高可靠性輸出驅動: HONEYWELL CC-TDOB01 作為 Series C I/O 系列中的高可靠性數字量輸出模塊,其設計特別注重在關鍵控制應用中的可靠性。它采用高品質的輸出晶體管和嚴格的電路設計,確保每個輸出通道都能可靠地驅動各種 24 VDC 現場負載。無論是頻繁動作的電磁閥,還是長期保持狀態的指示燈,該模塊都能提供穩定、持久的控制信號,確保生產過程的連續性和安全性。其快速的開關響應特性滿足了過程控制對實時性的要求。
全面的診斷能力: HONEYWELL CC-TDOB01 內置了先進的診斷功能,能夠?qū)崟r監測每個輸出通道的狀態。當發生開路(如線圈燒毀、接線斷開)或短路(如線路對地短路)等故障時,模塊能夠立即檢測到并通過 Experion 系統向操作員發出報警。其輸出狀態回讀功能可以驗證輸出指令是否被正確執行,進一步提高了系統的可靠性。這種快速的故障診斷能力大大縮短了故障排查時間,提高了系統可用性,減少了非計劃停機時間。
可配置的故障安全行為: 遵循故障安全設計原則,HONEYWELL CC-TDOB01 允許用戶為每個輸出通道配置故障安全狀態。當模塊檢測到內部故障或與控制器通信丟失時,它會自動將輸出導向預定義的安全狀態(通常是失電狀態),確保執行機構回到安全位置,將過程置于安全狀態。這種設計確保了即使模塊自身發生故障,安全系統也能夠做出正確的響應,避免了因系統故障而導致危險情況的發生。
通道級隔離設計: HONEYWELL CC-TDOB01 提供了輸出通道與系統背板之間的電氣隔離,以及通道之間的相互隔離。這種設計有效阻斷了現場側可能引入的過電壓和浪涌對控制器內部電路的沖擊,保護了昂貴的 C300 控制器,大大提高了整個控制系統的抗干擾能力和可靠性。
熱插拔支持: HONEYWELL CC-TDOB01 支持熱插拔功能,可以在系統運行狀態下安全地更換模塊,無需中斷其他通道的正常工作。這一特性在連續生產過程維護中尤為重要,可以在不影響生產的情況下,在線更換故障模塊,大大提高了系統的可維護性和可用性。
無縫 Experion 集成: 作為霍尼韋爾 Series C I/O 家族的一員,HONEYWELL CC-TDOB01 與 C300 控制器和 Experion 工程師站實現了完美的集成。在 Experion 的組態工具中,用戶可以方便地對每個輸出通道進行配置、監視和強制操作。所有通道狀態和診斷信息都可以直接集成到 Experion 的人機界面(HMI)中,為操作員提供清晰、完整的控制信息,實現對整個控制回路的集中管理。
清晰的通道狀態指示: 前面板的 LED 指示燈為每個輸出通道提供了直觀的狀態顯示,運行和維護人員可以一目了然地看到哪個通道正在輸出信號。這一簡單但實用的功能在現場調試和故障排查時極為方便,無需額外的測試設備即可快速判斷輸出狀態。
應用案例
HONEYWELL CC-TDOB01 廣泛應用于需要高可靠性數字量輸出的各類過程工業領域:
石油化工過程控制: 在煉油廠和化工廠的連續生產過程控制中,HONEYWELL CC-TDOB01 被廣泛用于控制各種開關閥、電磁閥和報警器。例如,在精餾塔的控制中,它根據塔頂溫度和壓力的變化,控制回流調節閥的電磁閥;在反應器控制中,它根據反應溫度和壓力,控制進料閥和出料閥的開關;在罐區控制中,它控制進料閥和出料閥的開關,實現物料的自動輸送。在緊急停車系統中,它驅動緊急切斷閥,在異常工況下快速隔離危險物料,保障安全生產。
煉油廠催化裂化裝置: 在煉油廠的催化裂化(FCC)裝置中,HONEYWELL CC-TDOB01 用于控制滑閥的電磁閥、再生器的空氣分布閥、各種催化劑輸送閥等關鍵設備。這些設備的可靠控制直接關系到裝置的平穩運行和產品收率。其高可靠性和故障安全行為確保了在異常情況下裝置能夠安全停車。
電廠輔機控制: 在火力發電廠中,HONEYWELL CC-TDOB01 用于控制各種輔機設備,如磨煤機的啟停、給煤機的啟停、風門的開閉、吹灰器的順序動作、潤滑油泵的啟停等。其可靠的輸出能力保證了發電機組的安全穩定運行。
油氣輸送管道控制: 在石油和天然氣的長輸管道站場中,HONEYWELL CC-TDOB01 用于控制各種閥門(如球閥、閘閥、調節閥的電磁閥)的開關,以及壓縮機的啟停和防喘振閥的控制。其高可靠性保證了管道輸送的連續性和安全性。
化工批處理過程: 在精細化工和制藥行業的批處理過程中,HONEYWELL CC-TDOB01 用于控制各種原料的加料閥、反應釜的加熱/冷卻控制閥、攪拌電機的啟停以及各種工藝步驟的聯鎖控制。其快速的響應和可靠的輸出確保了每一批次產品的質量和一致性。
安全聯鎖系統: 雖然主要用于過程控制,但其高可靠性設計也使其適用于一些安全聯鎖功能,如緊急切斷閥的控制,與專用的安全系統協同工作,提供多層次保護。
競品對比
與其他主流 DCS 廠商的高可靠性數字量輸出模塊(如艾默生 DeltaV 的 SIS 數字輸出模塊、ABB 的 S800 I/O 高可靠性數字輸出模塊、西門子 PCS 7 的 ET 200M 故障安全數字輸出模塊、橫河 CENTUM 的數字輸出模塊)相比,HONEYWELL CC-TDOB01 展現出其獨特的定位和優勢:
Experion 系統原生集成: HONEYWELL CC-TDOB01 是為霍尼韋爾 Experion 系統量身定制的高可靠性 I/O 模塊。它與 C300 控制器之間的通信協議和時序經過深度優化,確保了指令傳輸?shù)膶崟r性和確定性。同時,其診斷信息直接映射到 Experion 的報警管理系統中,無需任何中間轉換,實現了真正的系統級集成。這種原生的集成性是通用 I/O 模塊無法比擬的。
霍尼韋爾的工藝知識積累: 霍尼韋爾在煉油、化工、石化等過程工業擁有超過百年的深厚工藝知識和應用經驗。HONEYWELL CC-TDOB01 的設計充分考慮了過程工業現場的各種特殊需求,如對各種現場設備的兼容性、對惡劣環境的適應性和對長期可靠性的追求。
C300 控制器的高性能配合: HONEYWELL CC-TDOB01 與 C300 控制器之間通過專用的背板總線進行通信,實現了高速、確定性的數據交換。這種緊密的配合確保了控制指令能夠被控制器快速輸出并傳送到現場設備,滿足過程控制對實時性的要求。
高可靠性設計: 作為 Series C I/O 系列的一部分,HONEYWELL CC-TDOB01 在設計上特別強調了可靠性,其全面的診斷功能、可配置的故障安全行為和熱插拔支持,使其成為需要高可用性的關鍵控制應用的理想選擇。
選型建議與注意事項
在涉及 HONEYWELL CC-TDOB01 的選型、安裝或維護工作時,請務必留意以下幾點:
輸出類型確認: 在選型和接線前,務必確認 HONEYWELL CC-TDOB01 的輸出類型是源型(sourcing)還是漏型(sinking),以及輸出電壓等級。這些參數必須與您現場設備的驅動要求相匹配。錯誤的選型可能導致設備無法正常工作或模塊損壞。
負載類型和功率計算: 在設計輸出回路時,需要仔細計算每個通道所帶負載的功率和類型(阻性、感性)。感性負載(如繼電器線圈、接觸器線圈、電磁閥)在關斷時會產生反向感應電動勢,必須在負載兩端并聯續流二極管,以保護 HONEYWELL CC-TDOB01 的輸出晶體管。
現場電源確認: HONEYWELL CC-TDOB01 需要外部 24 VDC 現場電源來驅動負載。在接線前,務必確認現場電源的電壓等級和容量符合要求,電源接線正確,極性無誤,并確保電源質量穩定可靠。
故障安全狀態配置: 在系統組態時,應根據工藝安全要求,為 HONEYWELL CC-TDOB01 的每個輸出通道合理配置故障安全狀態。確保在模塊故障或通信丟失時,現場設備能夠回到安全位置。
接線規范與隔離: 輸出信號線應與動力電纜分開敷設,避免平行走線,以減少電磁干擾。使用適當?shù)木€徑和接線端子,確保接線牢固可靠。
熱插拔操作規范: 盡管 HONEYWELL CC-TDOB01 支持熱插拔,但實際操作時仍需謹慎。建議在插拔模塊前,先確認該模塊所控制的設備不會因為輸出信號的瞬間中斷而導致安全事故或生產異常。在插拔過程中,應佩戴防靜電手環,并握住模塊的面板,平穩地將其插入或拔出機架。
系統兼容性確認: 在將 HONEYWELL CC-TDOB01 安裝到現有 Experion 系統之前,務必確認其硬件版本和固件版本與您的 C300 控制器和系統軟件版本兼容。不兼容的版本可能導致通信失敗或功能異常。
定期測試與維護: 建議在裝置檢修期間,對 HONEYWELL CC-TDOB01 及其所控制的現場設備進行聯動測試。通過工程師站強制輸出信號,驗證每個輸出通道是否能夠正確驅動對應的現場設備,并檢查設備動作的靈活性和可靠性。這有助于及早發現潛在的接線松動、設備卡澀或模塊性能下降等問題。
