產品描述

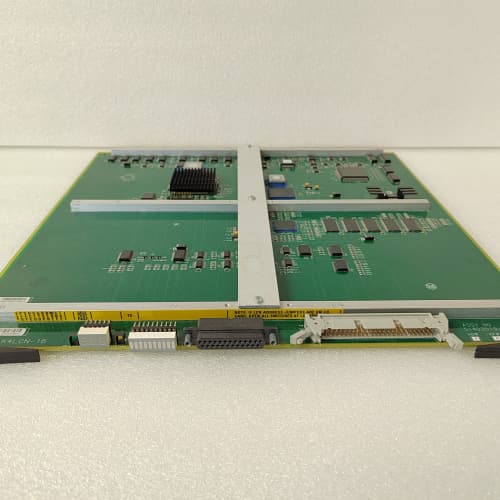

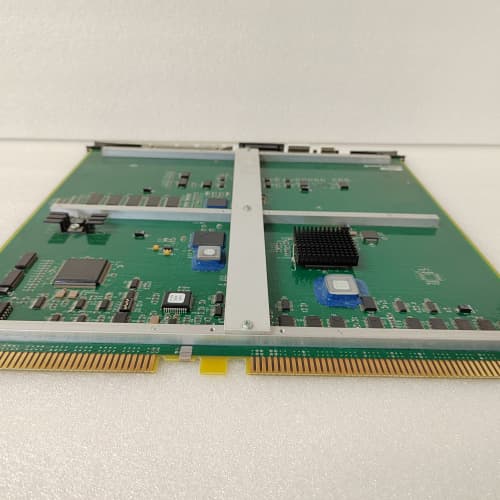

Honeywell 51400700-100 是霍尼韋爾（Honeywell）公司推出的一款高性能模擬量輸入模塊，屬于Honeywell TDC 3000/TPS系列分布式控制系統的重要組成部分。該模塊專為工業過程控制應用而設計，負責將現場儀表的模擬信號（如溫度、壓力、流量、液位等）轉換為數字信號，供控制器進行數據處理和邏輯運算。
Honeywell 51400700-100 采用高精度模數轉換技術，支持多種信號類型輸入，具備卓越的抗干擾能力和信號隔離特性。其模塊化設計使其能夠無縫集成于Honeywell TDC 3000或TPS控制系統中，與Honeywell的控制器、I/O機架及其他功能模塊協同工作，構建高可靠性、高精度的過程控制系統。該模塊廣泛應用于石油化工、電力、制藥、冶金等流程工業領域。
產品參數
產品類型：模擬量輸入模塊
輸入通道數：8通道（差分輸入）
輸入信號類型：4-20 mA、0-20 mA、0-5 V、1-5 V、±10 V（軟件可配置）
分辨率：16位（含符號位）
精度：±0.05% of span（典型值）
采樣率：每通道最高100 Hz（可配置）
輸入阻抗：電流輸入：250 Ω；電壓輸入：>10 MΩ
隔離電壓：通道間隔離：500 VDC；通道與背板隔離：1500 VDC
診斷功能：斷線檢測、超量程檢測、通道狀態監測
通信接口：通過TDC 3000/TPS背板總線與控制器通信
工作溫度：0 °C 至 +60 °C
防護等級：IP20
認證：CE、UL、CSA
優勢與特點
高精度與高分辨率
Honeywell 51400700-100 采用16位模數轉換技術，精度高達±0.05%，能夠精確采集微小的過程信號變化，滿足石油化工、制藥等行業對測量精度的嚴格要求。
多信號類型支持
支持電流、電壓等多種信號類型，Honeywell 51400700-100 可通過軟件配置靈活適配不同類型的現場儀表，無需更換硬件模塊，簡化系統設計和備件管理。
卓越的抗干擾能力
模塊采用通道間隔離和通道與背板隔離設計，隔離電壓高達1500 VDC，有效抑制現場噪聲和共模干擾，確保信號采集的穩定性和可靠性。
完善的診斷功能
Honeywell 51400700-100 內置斷線檢測和超量程檢測功能，可實時監測每個通道的狀態，及時發現傳感器故障或信號異常，便于維護人員快速定位問題。
原生集成TDC 3000/TPS系統
作為Honeywell TDC 3000/TPS系統的標準I/O模塊，Honeywell 51400700-100 與系統控制器、操作站無縫集成，支持統一的工程組態、報警管理和數據記錄。
應用領域與應用案例
應用領域
石油化工過程控制
煉油廠工藝裝置
發電廠鍋爐與汽輪機監控
制藥生產與生物反應器
冶金與有色冶煉
水處理與環保設施
食品飲料加工
應用案例
某大型煉化企業常減壓裝置采用Honeywell TPS控制系統進行過程控制，現場使用多塊 Honeywell 51400700-100 模塊采集塔頂溫度、塔底溫度、進料流量、塔壓等關鍵工藝參數。該模塊的高精度和抗干擾能力確保了控制回路的穩定運行，裝置的操作平穩率提升約15%，產品收率提高約2%。
在另一個案例中，某制藥廠發酵車間使用 Honeywell 51400700-100 采集發酵罐的溫度、pH值、溶解氧等關鍵參數。模塊的斷線檢測功能成功預警了多次傳感器故障，避免了因信號異常導致的批次失敗，年節約生產成本超過50萬元。
競品對比
相較于其他品牌的模擬量輸入模塊，Honeywell 51400700-100 在精度、隔離電壓和診斷功能方面具有一定優勢，尤其在TDC 3000/TPS系統環境中可實現最佳集成效果。與ABB S800模塊相比，該模塊在寬溫適應性方面略遜一籌，但作為TDC 3000/TPS系統的一部分，其在石油化工等傳統流程工業中擁有廣泛的用戶基礎和成熟的應用經驗。
選型建議與注意事項
選型建議
若您的控制系統為Honeywell TDC 3000或TPS系統，Honeywell 51400700-100 是模擬量輸入的標準選擇，建議根據現場儀表類型和通道數量需求選擇合適數量的模塊。
對于需要高精度測量的關鍵回路（如反應器溫度、精餾塔壓力），建議優先選用 Honeywell 51400700-100，并配置冗余I/O模塊以提高系統可用性。
若現場存在較多兩線制4-20 mA變送器，可利用 Honeywell 51400700-100 的電流輸入模式直接連接，無需外接電源分配器，簡化接線。
對于防爆區域應用，需確認現場安全柵與 Honeywell 51400700-100 的匹配性，確保信號傳輸?shù)耐暾院桶踩浴?/p>
注意事項
Honeywell 51400700-100 為TDC 3000/TPS系統專用模塊，與其他品牌或型號的I/O機架不兼容，選型時需確認控制系統型號和機架類型。
模塊的輸入信號類型需通過軟件配置進行設置，安裝前需確認現場儀表的信號類型與模塊配置一致，避免因信號不匹配導致測量誤差或模塊損壞。
在接線時，需嚴格按照Honeywell提供的接線圖進行連接，注意屏蔽線的接地方式，避免形成接地環路導致信號干擾。
該模塊雖具備通道間隔離，但在同一模塊內連接不同接地系統的信號源時，仍需評估共模電壓是否在允許范圍內，必要時可增加信號隔離器。
在系統調試階段，建議對每個通道進行信號校準和測試，驗證 Honeywell 51400700-100 的測量精度和響應特性，確保滿足工藝控制要求。
由于TDC 3000/TPS系統已進入維護階段，該模塊的長期供貨情況建議在采購前與Honeywell或授權供應商確認，評估備件供應風險。
建議建立備件庫存，至少保留一塊 Honeywell 51400700-100 作為應急備件，以應對突發故障，減少非計劃停機時間。
