產品介紹

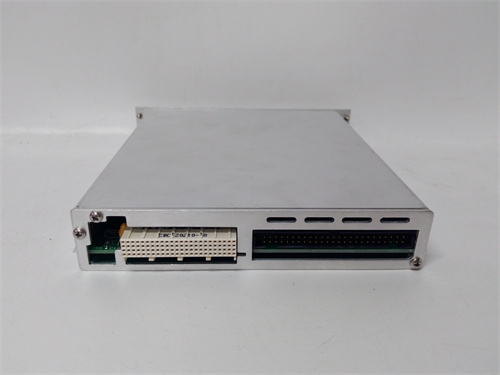

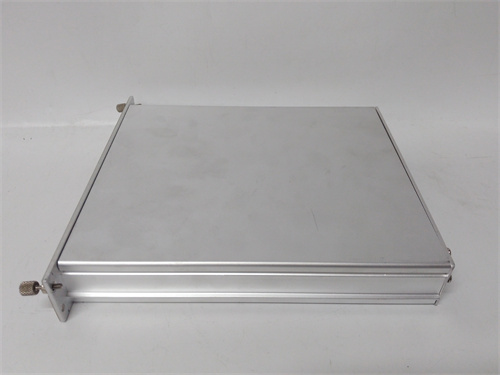

NI SCXI-1100 是美國國家儀器（National Instruments，簡稱NI）公司推出的SCXI（Signal Conditioning eXtensions for Instrumentation）模塊化信號調理系統中的一款基礎且經典的多功能模塊。該模塊是一個32通道差分/16通道單端模擬輸入復用器/放大器，專門設計用于對各種低電平電壓信號進行高精度的信號調理、放大和多路復用，然后將其提供給高性能的數據采集（DAQ）設備進行數字化。在工業測試與測量、實驗室研究和過程監控領域，NI SCXI-1100 作為信號鏈的前端，確保了從傳感器（如熱電偶、應變片、壓力傳感器）到數據采集系統的信號質量和完整性。對于需要高精度、多通道數據采集的系統工程師而言，了解NI SCXI-1100 的規格與配置是構建可靠測量系統的關鍵第一步。

產品參數

• 產品類型：SCXI信號調理模塊（模擬輸入復用器/放大器）。

• 通道配置：

  • 32路差分輸入或16路單端輸入（通過跳線選擇配置）。

  • 通道通過一個4線繼電器多路復用器切換到單個高精度放大器。

• 輸入信號范圍：通過增益設置和跳線選擇，支持多種電壓范圍，典型范圍為：

  • ±50 mV, ±500 mV, ±5 V, ±10 V（在增益1、10、100、1000下）。

• 增益與放大：模塊提供可編程增益放大器（PGA），增益可通過軟件或硬件跳線設置為 1, 10, 100, 或 1000，用于放大微弱信號。

• 濾波：配備一個4 Hz 低通抗混疊濾波器（-3 dB點），用于濾除高頻噪聲。

• 最大采樣率：作為復用模塊，其通道掃描速率受限于復用器切換時間和后端DAQ卡的采樣率。在復用模式下，每通道最高可達333 kS/s（取決于具體配置和主機性能）。

• 連接方式：通過SCXI-1349屏蔽接線端子或類似附件連接現場信號線，提供螺絲端子或彈簧端子選項。

• 調理功能：

  • 激勵源：可為需要激勵的傳感器（如應變片）提供+2.5V 或 +5V的精密激勵電壓。

  • 冷端補償：當用于熱電偶測量時，可通過模塊的冷端補償電路（需配合SCXI-1303等端子板）進行溫度補償。

• 總線接口：通過SCXI總線與安裝在SCXI機箱內的數據采集控制器模塊（如SCXI-1600）或通過電纜直接與PCI/PXI插槽的DAQ卡連接。

• 軟件支持：完全兼容NI的LabVIEW、LabWindows/CVI、Measurement Studio等開發環境，并可通過NI-DAQmx驅動進行配置和控制。

優勢與特點

1. 卓越的信號調理精度與靈活性：NI SCXI-1100 的核心優勢在于其提供的高質量信號調理。其低噪聲、可編程增益放大器和抗混疊濾波器能有效提升微弱信號的測量精度和信噪比（SNR）。靈活的差分/單端配置和多種輸入范圍使其能夠適配各類傳感器。

2. 高密度通道與成本效益：?jiǎn)文K提供多達32個差分調理通道，在需要成百上千個測量點的系統中（如結構健康監測、風洞測試），能顯著降低單位通道的成本和系統復雜性，優化機架空間。

3. 模塊化與可擴展的系統架構：作為SCXI平臺的一員，SCXI-1100 可以與其他專用的SCXI模塊（如數字I/O、電阻橋、隔離模塊）混插在同一機箱內，構建高度定制化的混合測量系統。這種模塊化設計便于系統的升級和維護。

4. 強大的軟件集成與易用性：通過NI統一的NI-DAQmx驅動和配置管理軟件，用戶可以輕松完成通道配置、縮放、自定義傳感器線性化和任務調度。在LabVIEW中，其編程接口高度圖形化和直觀，大大縮短了開發時間。這是NI SCXI-1100 在測試測量領域備受青睞的重要原因。

5. 工業級可靠性：設計用于實驗室和工業環境，具備良好的穩定性和長期可靠性，適用于需要連續監測和數據記錄的應用。

應用領域與案例

NI SCXI-1100 廣泛應用于需要高精度、多通道數據采集的測試、監測和控制系統。

• 案例一：汽車零部件疲勞測試臺數據采集
  在發動機支架或車身結構的振動與疲勞測試中，需要同時采集數十個應變片和加速度計的微弱信號。多個 SCXI-1100 模塊被安裝在SCXI機箱內，對信號進行放大和調理，然后由高分辨率DAQ設備記錄。其高通道密度和精確的放大能力是獲得可靠測試數據的關鍵。

• 案例二：工業過程溫度監控系統
  在化工廠的反應器或管道上，分布著數十個熱電偶（T/C）。SCXI-1100 模塊配置為差分輸入模式，結合冷端補償端子板，可以高精度地采集所有熱電偶的毫伏級電壓信號，并將其轉換為溫度值，用于過程控制和安全性監測。

• 案例三：風洞實驗空氣動力學測量
  在飛機模型的風洞測試中，模型表面裝有數百個壓力傳感器（輸出為低電平電壓）。使用多個SCXI-1100模塊構建的信號調理系統，能夠同步、高速地掃描所有壓力通道，其抗混疊濾波器確保了動態壓力數據采集的準確性。

與競品對比

與其他品牌（如德維創DEWETRON、HBM）的模塊化數據采集系統或通用PLC的模擬量輸入模塊相比，NI SCXI-1100 及SCXI系統的特點在于：

• 專注于高精度測試測量：其設計首要目標是測量精度、靈活性和信噪比，而非工業控制邏輯。因此，在分辨率、噪聲抑制和信號調理選項上通常優于普通的工業PLC模擬量模塊。

• 與NI軟件生態的深度綁定：其最大優勢在于與LabVIEW和NI-DAQmx的無縫集成，提供了從硬件配置到數據分析和顯示的完整、高效的軟件工作流程，特別適合研發和測試工程師。

• 系統的高度可配置性：通過混合搭配不同的SCXI模塊，可以構建從簡單的電壓采集到復雜的橋式傳感器、熱電偶、頻率信號混合采集的系統，靈活性遠超大多數固定功能的解決方案。

• 在科研與高端測試領域的品牌地位：NI在測試測量領域擁有強大的品牌號召力和廣泛的用戶基礎，其SCXI系統在高校、研究所和企業的研發部門中非常常見。

選型建議與注意事項

1. 明確信號源與測量需求：詳細分析待測信號的類型（電壓、熱電偶、應變等）、電平范圍（毫伏級還是伏特級）、頻率成分和所需精度。這是選擇增益、濾波和接線方式的基礎。

2. 規劃系統架構與通道數：計算所需的總通道數，并據此確定需要的SCXI-1100模塊數量。同時，需選擇合適的SCXI機箱（如SCXI-1000、SCXI-1001）和數據采集控制器（如SCXI-1600）或DAQ卡。

3. 正確配置增益與濾波：根據信號幅度設置合適的增益以充分利用ADC的量程。確認4Hz低通濾波器是否滿足應用需求，如需更高截止頻率，可能需要選擇其他型號或后端數字濾波。

4. 重視接線與接地：對于低電平信號，必須使用屏蔽電纜，并采用正確的單點接地策略，以最大限度減少噪聲干擾。正確使用 SCXI-1349 等屏蔽端子板至關重要。

5. 軟件配置與校準：利用NI MAX（Measurement & Automation Explorer）軟件對模塊進行識別和配置。對于高精度應用，定期利用可追溯的標準源進行系統校準。

6. 考慮采樣率與掃描模式：注意在復用模式下，總采樣率由后端DAQ設備決定，且分配到每個通道的采樣率會降低。對于需要高采樣率或同步采樣的通道，可能需要使用并行采樣設備而非復用器。建議通過NI官方或授權分銷商采購，以確保獲得兼容的硬件、最新的驅動和軟件支持。在系統集成前，充分閱讀相關硬件和接線手冊
