產品介紹

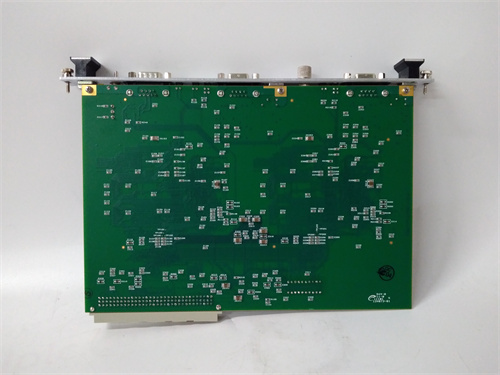

SST SST-PFB3-VME-2 是美國SST（Solid State Technology）公司開發的一款現場總線通信接口卡，專為基于VME總線架構的工業計算機和控制系統設計。該模塊的核心功能是作為VME系統與PROFIBUS DP現場總線網絡之間的智能網關，實現兩者之間高速、可靠的數據交換。在采用VME總線的傳統高端工業控制、國防、航空電子和過程自動化系統中，SST SST-PFB3-VME-2 扮演著連接上層控制器與底層分布式I/O及智能設備的關鍵角色。對于維護或升級此類傳統架構系統的工程師而言，了解SST SST-PFB3-VME-2 的功能與配置是實現系統現代化和網絡集成的有效途徑。

產品參數

• 產品類型：VME總線 PROFIBUS DP 主站接口卡。

• 總線接口：

  • 主機側：標準VMEbus接口，遵循VME64或VME32規范，安裝在VME機架的任意槽位。

  • 現場側：PROFIBUS DP 現場總線接口，符合 EN 50170 標準。

• PROFIBUS DP 功能：

  • 角色：作為 DP 主站（Class 1），負責輪詢和管理網絡上的DP從站設備。

  • 通信速率：支持 PROFIBUS DP 標準的所有波特率，從 9.6 kbps 到 12 Mbps。

  • 最大從站數：可支持一定數量的DP從站（通常取決于固件和配置，如最多124個從站）。

  • 數據交換量：支持較大的輸入/輸出數據區，用于與從站進行循環數據交換。

• 處理器與內存：板載專用通信處理器（如80C165/166或類似）和本地雙口RAM，用于高效處理協議和緩存數據，減輕主機CPU負擔。

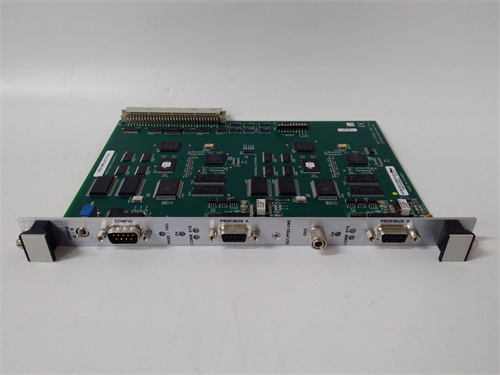

• 物理接口：提供一個標準的9針D-Sub母頭連接器，用于連接PROFIBUS網絡電纜。

• 驅動與軟件支持：提供針對不同操作系統（如 VxWorks, Linux, QNX, Windows NT Embedded 等實時或嵌入式系統）的設備驅動程序。配置通常通過專用的Windows工具或命令行工具完成。

• 指示燈：卡上配備LED指示燈，用于顯示電源、VME總線訪問、PROFIBUS通信活動及錯誤狀態。

優勢與特點

1. 連接傳統VME系統與現代現場總線：SST-PFB3-VME-2 的核心價值在于它為遺留的VME高端控制系統接入廣泛使用的PROFIBUS DP工業網絡提供了橋梁。這使得舊系統能夠管理新一代的分布式I/O、驅動器和傳感器，延長了核心資產的生命周期，并實現了逐步升級。

2. 高性能與確定性：板載專用通信處理器和本地內存確保了PROFIBUS DP通信的實時性和確定性。數據處理不依賴于主機CPU，減少了主系統負載，并保證了即使在主機繁忙時，現場總線通信也能穩定進行。

3. 高可靠性與穩定性：SST是工業通信板卡的知名供應商，其產品以穩定可靠著稱。該卡采用工業級元件設計，適用于振動、寬溫等苛刻的工業環境，滿足長期連續運行的要求。

4. 靈活的軟件支持：支持多種實時操作系統（RTOS），為嵌入式控制和軍事航空等特殊領域的VME系統集成PROFIBUS網絡提供了可能。其驅動程序通常提供清晰的API，方便集成到自定義應用軟件中。

5. 易于集成與診斷：作為標準的VME板卡，其安裝簡單。通過配套的配置工具，可以方便地設置PROFIBUS網絡參數、管理從站配置和進行網絡診斷。卡上的LED燈提供了快速的狀態指示。

應用領域與案例

SST SST-PFB3-VME-2 主要應用于仍在使用VME總線架構的特定工業領域和高端控制場景。

• 案例一：大型軌道交通信號控制系統
  在早期的地鐵或鐵路信號控制系統中，主控制器可能采用基于VME總線的多計算機系統。通過插入 SST-PFB3-VME-2 卡，該系統可以作為PROFIBUS DP主站，管理沿線分布的軌旁信號設備（如計軸器、信號機控制器等）的I/O狀態，實現集中監控和聯鎖邏輯。

• 案例二：國防與航空航天測試臺架
  在飛機或武器系統的綜合測試平臺（Iron Bird）上，中心控制計算機常為VME架構，用于模擬和監測。該卡可將測試指令通過PROFIBUS DP網絡發送給各分系統（如液壓作動器、燃油泵）的仿真器或真實設備，并采集反饋數據。

• 案例三：傳統大型過程控制系統的網絡擴展
  在部分老舊但仍在運行的化工廠或電廠DCS中，其工程師站或歷史站可能基于VME工作站。使用此卡可以將這些工作站接入車間的PROFIBUS網絡，用于高級數據采集、設備資產管理或與新型PLC子系統進行數據交換。

與競品對比

與同期其他廠商（如Hilscher, Softing,西門子）的PROFIBUS DP主站接口卡相比，SST-PFB3-VME-2 的獨特性在于：

• 目標總線架構的專一性：它專門服務于VME總線這一特定且日漸稀有的高端/遺留工業總線，而非更常見的PCI、cPCI或PCIe總線。在這個小眾但關鍵的領域，它曾是主流選擇之一。

• 在特定垂直市場的深度應用：在軍工、航空、交通等早期廣泛采用VME總線的行業，SST的通信板卡有大量的應用集成案例和相應的軟件生態支持。

• 實時操作系統支持的廣度：其對多種RTOS的驅動支持比許多通用商業級板卡更全面，滿足了高可靠性嵌入式系統的需求。

• 當前市場定位：目前，其主要角色是作為現有VME系統維護和有限升級的專用備件或擴展件，而非新系統設計的首選。其價值在于對傳統架構的延續性支持。

選型建議與注意事項

1. 確認主機系統兼容性：這是首要前提。必須確認您的VME機箱規格、背板類型、主機CPU板型號及使用的操作系統與 SST-PFB3-VME-2 卡完全兼容，并擁有對應的有效驅動程序。

2. 明確PROFIBUS網絡需求：規劃需要連接的DP從站數量、總數據量（I/O字節數）和所需的通信波特率，確?？ǖ男阅苣軌驖M足要求。

3. 獲取正確的驅動與工具：在采購硬件的同時，務必從供應商處獲取與您主機操作系統版本完全匹配的設備驅動程序、配置工具和API文檔。這是板卡能否正常工作的軟件基礎。

4. 規劃VME系統資源：配置板卡的VME總線地址、中斷級別等資源，確保不與系統中其他板卡沖突。

5. 專業的網絡配置與調試：使用配置工具正確設置PROFIBUS主站參數，并導入或配置所有從站的GSD文件。網絡連接必須使用符合標準的屏蔽雙絞線，并正確安裝終端電阻。上電后需進行全面的網絡診斷和通信測試。

6. 考慮長期支持與備件：鑒于VME技術已屬傳統，需通過可靠的專業工業備件渠道采購，并評估該產品的長期供貨和技術支持狀況。建議為關鍵系統保留備件。由于涉及系統集成，操作應由經驗豐富的工程師進行。
