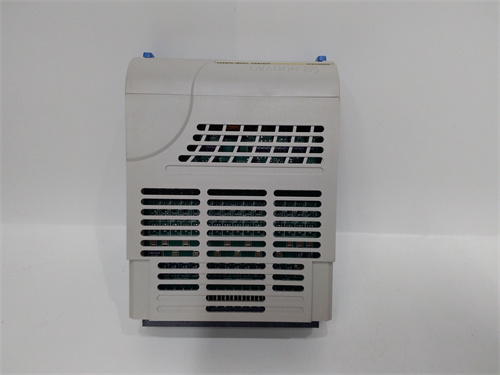

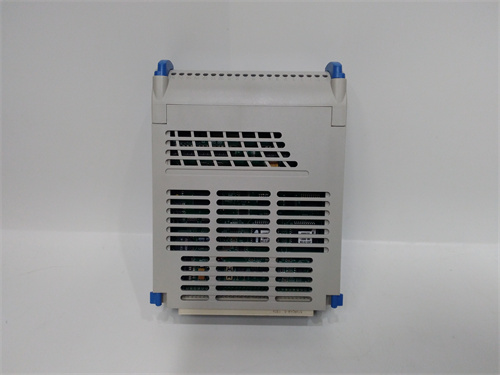

WESTINGHOUSE 1C31233G04：西屋電氣經典數字輸入模塊技術解析

產品核心參數

• 輸入通道與類型：配備 16 路獨立數字輸入通道，支持干接點 / 濕接點輸入模式（兼容 PNP/NPN 信號）；每路通道可接收 DC 24V 標準工業信號（輸入電壓范圍 18V~30V DC），適配現場主流傳感器與開關設備。
• 電氣特性：輸入電流≤10mA（每路），響應時間≤1ms（信號上升 / 下降沿），確?？焖俨杉O備狀態變化；具備通道級過壓保護（最大承受電壓 60V DC）和浪涌保護（±2kV，符合 IEC 61000-4-5 標準），有效抵御工業現場的電壓波動與電磁干擾。
• 通信與集成：采用西屋專用總線接口，與 Ovation 控制器（如 Ovation 1SVR050639R1200）通過背板無縫通信，數據傳輸速率可達 1Mbps，支持冗余通信配置；兼容 Ovation Control Studio 組態軟件，可實現通道參數配置、狀態監控與故障診斷。
• 工作環境：工作溫度范圍 - 40℃~70℃，存儲溫度 - 40℃~85℃；相對濕度 5%~95%（無凝露）；抗振動能力 3g（10Hz~500Hz），抗沖擊能力 25g（11ms，半正弦波），符合核電、火電等嚴苛工業環境的可靠性要求（符合 IEC 61508 SIL 2 安全等級）。
• 電源與功耗：輸入電源電壓 DC 24V（±10%），典型功耗 8W（滿通道運行），待機功耗≤2W；支持冗余電源輸入，提升系統供電穩定性，避免因單點電源故障導致數據采集中斷。

優勢與核心特性

• 核級可靠性設計：WESTINGHOUSE 1C31233G04 采用軍工級元器件和冗余設計理念，通過嚴格的環境老化測試和可靠性驗證，平均無故障時間（MTBF）≥100000 小時，能在核電、火電等關鍵領域長期穩定運行，滿足工業過程 “零停機” 的嚴苛需求。
• 超強抗干擾能力：模塊內置多級電磁屏蔽電路和信號濾波單元，可有效抑制工業現場的電磁干擾（EMI）和射頻干擾（RFI），即使在大功率設備密集、電纜布線復雜的場景中，也能確保輸入信號的精準采集，避免因干擾導致的誤判或控制失誤。
• 深度兼容 Ovation DCS 系統：作為西屋 Ovation 系統的原生模塊，WESTINGHOUSE 1C31233G04 無需額外適配模塊即可無縫集成到系統中，支持與系統內的控制器、輸出模塊、監控單元協同工作；通過 Ovation 組態軟件可實現通道故障自診斷、信號狀態實時顯示，簡化系統調試與維護流程。
• 靈活的現場適配能力：16 路獨立通道支持單獨配置輸入類型（干接點 / 濕接點），可同時對接不同類型的現場設備（如限位開關、壓力開關、按鈕開關）；寬電壓輸入范圍和過壓、浪涌保護功能，降低因現場接線錯誤或設備故障導致的模塊損壞風險。
• 完善的安全保障：符合 IEC 61508 SIL 2 安全標準，支持故障安全輸出功能，當模塊出現異常時可自動向控制器發送報警信號，確保工業過程及時采取安全措施；通道級故障隔離設計，單個通道故障不會影響其他通道的正常工作。

行業應用場景

• 核電控制系統：在核電站的反應堆冷卻系統中，WESTINGHOUSE 1C31233G04 用于采集泵體運行狀態、閥門開關位置、壓力開關信號等關鍵數據，通過 Ovation 控制器實現對冷卻系統的實時監控；其核級可靠性和抗干擾能力，可適應核電站高輻射、高電磁干擾的特殊環境，保障反應堆安全運行。
• 火電自動化：在火力發電站的鍋爐控制系統中，模塊采集給煤機啟停狀態、引風機運行信號、爐膛壓力開關信號等，將數據傳輸至主控單元，為鍋爐燃燒控制、給水調節提供決策依據；寬溫設計可適應鍋爐車間的高溫環境，確保數據采集的連續性。
• 化工過程控制：在石油化工的精餾塔控制系統中，WESTINGHOUSE 1C31233G04 對接溫度開關、液位開關、緊急停車按鈕等設備，實時采集設備運行狀態和安全信號；當出現異常狀態（如液位超標、壓力異常）時，快速向控制器反饋，觸發聯鎖保護動作，避免發生安全事故。
• 冶金工業控制：在鋼鐵廠的高爐煉鐵控制系統中，模塊采集高爐風口溫度開關信號、料倉料位開關信號、除塵設備運行狀態等，通過 Ovation 系統實現對煉鐵過程的精準監控；抗振動設計可適應高爐運行時的強振動環境，保障數據采集的穩定性。

競品對比優勢

• 對比通用工業輸入模塊（如西門子 SM321）：WESTINGHOUSE 1C31233G04 具備更高的安全等級（SIL 2 vs 普通模塊 SIL 1）和抗干擾能力，更適合核電、火電等關鍵領域；與西屋 Ovation DCS 系統的原生兼容性更強，無需復雜的適配配置，而通用模塊在專用 DCS 系統中可能存在兼容性隱患。
• 對比同品牌低端模塊（如 WESTINGHOUSE 1C31233G02）：相較于 1C31233G02，WESTINGHOUSE 1C31233G04 提供更多輸入通道（16 路 vs 8 路），支持冗余電源輸入和通道級故障隔離，可靠性和擴展性更優；響應時間縮短 50%，能更快速地捕捉現場設備狀態變化，適配高實時性需求場景。
• 對比國產工業輸入模塊（如和利時 FM143）：WESTINGHOUSE 1C31233G04 在核級環境適應性、長期穩定性（MTBF 高 30% 以上）和國際安全標準認證（IEC 61508）上更具優勢，適合對可靠性要求極致的關鍵工業場景；而國產模塊更側重性價比，適用于普通工業控制場景。

選型建議與注意事項

• 選型建議：若用于核電、火電、化工等關鍵工業領域的 DCS 控制系統，且需要高可靠性、強抗干擾能力和 SIL 2 安全等級支持，WESTINGHOUSE 1C31233G04 為首選方案；若用于普通工業場景的簡單數據采集，可選擇同品牌低端模塊或國產高性價比模塊；選型時需確認輸入通道數量、信號類型（干接點 / 濕接點）和工作環境（如是否存在輻射、強振動），確保匹配系統設計需求。
• 安裝注意事項：安裝時需嚴格遵循西屋 Ovation 系統的安裝規范，確保模塊與背板連接緊密，避免接觸不良導致的通信故障；模塊接地電阻需≤4Ω，接地線纜與動力線纜分開敷設（間距≥10cm），減少電磁干擾；安裝位置需遠離高溫、高濕度區域和強電磁輻射源（如大功率變頻器）。
• 配置與調試注意事項：通過 Ovation Control Studio 組態軟件配置通道參數時，需根據現場設備類型準確選擇輸入模式（干接點 / 濕接點）；調試階段需逐一測試每個通道的信號采集功能，驗證信號響應時間和故障報警功能是否正常；建議備份組態參數，便于后續維護或模塊更換時快速恢復配置。
• 維護注意事項：定期檢查模塊的電源電壓、通道輸入信號和接線端子，及時清理模塊表面灰塵，確保散熱良好；若出現通道故障，可通過組態軟件進行故障定位，優先檢查現場設備和接線，再排查模塊本身；更換模塊時需選擇原廠正品，確保與原系統的兼容性和安全性；避免在系統運行期間隨意插拔模塊，防止數據丟失或設備損壞
