產品描述

技術參數

核心優勢與特性

1. 高精度 + 高采樣率，工藝參數精準監測

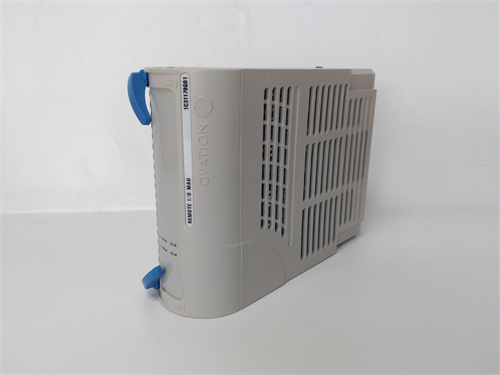

   WESTINGHOUSE 1C31179G01 采用 24 位高精度 A/D 轉換芯片與線性補償算法，測量精度達 ±0.1% FS，可精準捕捉模擬量信號的微小變化（如壓力波動、流量微調）；每通道采樣速率達 100 次 / 秒，遠高于常規模塊（20-50 次 / 秒），能實時響應快速變化的工藝參數（如鍋爐蒸汽壓力），為控制系統提供可靠的決策依據。
2. 8 通道高密度 + 冗余設計，性價比突出

   單模塊集成 8 路模擬量輸入通道，相比 4 通道模塊減少 50% 的機架空間占用，降低大型 DCS 系統的硬件部署成本；支持模塊級 1:1 熱備冗余配置，主備模塊通過 Ovation 系統總線實時同步采集數據，主模塊故障時備用模塊無擾切換（切換時間＜5ms），WESTINGHOUSE 1C31179G01 確保模擬量采集不中斷，滿足電廠、核電站等關鍵場景的高可靠性需求。
3. 通道級故障診斷，運維高效

   每路輸入通道均具備獨立的故障診斷功能，可檢測信號斷線、短路、過量程、模塊內部電路故障等異常；故障信息通過模塊 LED 指示燈（每通道獨立指示燈）直觀顯示，并上傳至 Ovation 操作員站，支持故障定位到具體通道；WESTINGHOUSE 1C31179G01 還具備自校準功能，無需外部校準設備即可完成零點與滿量程校準，大幅縮短維護周期。
4. 寬溫適應 + 熱插拔，環境兼容性強

   采用軍工級寬溫元器件，工作溫度覆蓋 - 40℃~+70℃，可適應高寒、高溫地區的工業環境（如核電站反應堆周邊、沙漠電廠）；支持在線熱插拔更換（需在系統旁路狀態下操作），無需切斷機架電源，更換后自動完成通道組態匹配，WESTINGHOUSE 1C31179G01 實現系統不停機維護，最大化生產連續性。

應用場景

• 火力發電廠：鍋爐汽包水位、主蒸汽溫度 / 壓力、爐膛負壓等關鍵工藝參數的采集，WESTINGHOUSE 1C31179G01 為 Ovation 控制系統提供精準的模擬量數據，保障發電機組的安全穩定運行；
• 核電站：核島冷卻系統、蒸汽發生器的溫度、壓力、流量信號采集，模塊寬溫與高可靠性設計適配核電站的嚴苛運行環境；
• 化工園區：反應釜溫度、儲罐液位、管道流量的模擬量監測，WESTINGHOUSE 1C31179G01 精準采集易燃易爆環境下的工藝參數，為安全聯鎖系統提供數據支撐；
• Ovation 系統升級：老舊西屋模擬量輸入模塊的替換，原廠模塊直接兼容現有 I/O 機架與組態，無需修改系統程序，快速完成設備升級。

競品對比

選型建議與注意事項

選型建議

1. 西屋 Ovation DCS 系統的模擬量采集優先選擇WESTINGHOUSE 1C31179G01 原廠模塊，確保系統兼容性與測量精度；
2. 關鍵工藝參數采集（如電廠主蒸汽壓力、核電站冷卻劑溫度）需配置模塊級冗余，提升系統容錯能力；
3. 易燃易爆環境下的應用需搭配安全柵使用，確保信號采集的本質安全。

注意事項

1. 輸入信號接線時需區分電流 / 電壓類型，屏蔽線纜單端接地（接地電阻＜4Ω），避免電磁干擾導致信號失真；
2. 模塊安裝前需檢查 I/O 機架供電是否穩定，避免電壓波動損壞模塊內部電路；
3. 熱插拔更換模塊前，需通過 Ovation 系統將對應通道置于 “旁路” 狀態，防止誤觸發控制系統動作；
4. 定期（每年度）進行通道校準與故障診斷測試，確保模塊測量精度與診斷功能正常。
