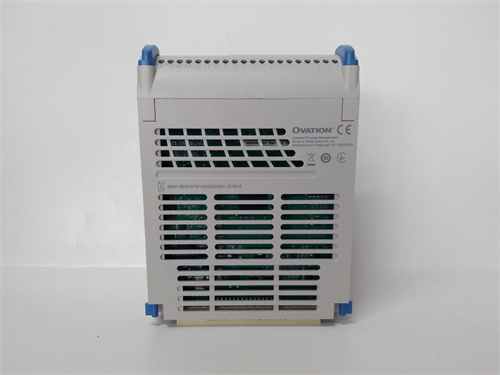

產品描述

WESTINGHOUSE 5X00622G01 是一款高性能的數字量輸出模塊，屬于西屋電氣（Westinghouse）Ovation 分布式控制系統的重要組成部分。西屋電氣的 Ovation 系統作為過程控制和信息管理的領先平臺，廣泛應用于電力、水處理和石油天然氣等行業，而 WESTINGHOUSE 5X00622G01 正是這一平臺中實現設備控制指令輸出的關鍵組件。該模塊通常安裝于 Ovation 系統的 I/O 機架內，通過背板總線與 Ovation 控制器進行通信，將控制器的數字指令轉換為現場設備可執行的開關量信號。WESTINGHOUSE 5X00622G01 負責驅動各類現場執行設備，如繼電器、電磁閥、指示燈、電機啟動器和報警裝置等，實現對生產過程的有效控制。對于電廠運行人員和過程控制工程師而言，WESTINGHOUSE 5X00622G01 是連接 DCS 控制邏輯與現場物理設備的橋梁，其可靠性直接關系到整個控制系統的執行能力和安全生產。

產品參數

了解 WESTINGHOUSE 5X00622G01 的技術規格對于正確設計和維護 Ovation 控制系統至關重要：

• 產品型號： WESTINGHOUSE 5X00622G01

• 系列歸屬： Westinghouse Ovation 分布式控制系統

• 模塊類型： 數字量輸出模塊

• 通道數量： 通常為 16 通道

• 輸出類型： 晶體管輸出或繼電器輸出（具體取決于子型號，需核實）

• 輸出電壓： 典型為 24 VDC 或 48 VDC，也可能提供 125 VDC 或 120 VAC 版本

• 輸出電流： 每通道最大輸出電流通常為 0.5A 至 2A，具體取決于負載類型和模塊規格

• 隔離等級： 提供通道間隔離或通道組隔離，以及輸出與系統背板之間的隔離，增強系統抗干擾能力

• 響應時間： 快速的開關響應，典型值為毫秒級，滿足過程控制要求

• 診斷功能： 內置輸出開路檢測、短路保護和模塊自診斷功能，前面板 LED 指示輸出狀態和模塊健康狀態

• 現場接線： 通過配套的現場接線端子單元（FTA）實現與現場設備的安全可靠連接

• 工作溫度： 0°C 至 60°C，適用于工業控制柜環境

優勢特點

WESTINGHOUSE 5X00622G01 憑借其卓越的設計和強大的功能，在過程控制領域擁有顯著優勢：

• 高可靠性輸出驅動： 作為連接 DCS 與現場設備的最終執行元件，WESTINGHOUSE 5X00622G01 采用高品質的輸出器件和嚴格的電路設計，確保每個輸出通道都能可靠地驅動各種現場負載。無論是頻繁動作的調節閥電磁閥，還是長期保持狀態的指示燈，該模塊都能提供穩定、持久的控制信號，確保生產過程的連續性和安全性。

• 全面的診斷能力： WESTINGHOUSE 5X00622G01 內置了先進的診斷功能，能夠?qū)崟r(shí)監測每個輸出通道的狀態。當發生開路（如線圈燒毀、接線斷開）或短路（如線路對地短路）等故障時，模塊能夠立即檢測到并通過 Ovation 系統向操作員發出報警。這種快速的故障診斷能力大大縮短了故障排查時間，提高了系統可用性。

• 強大的隔離保護： 工業現場存在各種電磁干擾和電位差，可能對控制系統的安全構成威脅。WESTINGHOUSE 5X00622G01 在設計上充分考慮了這一點，其輸出通道與系統背板之間、通道與通道之間通常都提供了電氣隔離。這種隔離措施有效阻斷了現場側的高電壓、大電流竄入控制系統的路徑，保護了昂貴的控制器和 I/O 模塊，同時也提高了系統的抗干擾能力。

• 靈活的現場接線： WESTINGHOUSE 5X00622G01 通常與專用的現場接線端子單元（FTA）配合使用。這種設計將復雜的現場接線與核心電子模塊分離開來。用戶只需在 FTA 上完成所有外部接線，而模塊本身可以方便地插拔。這種設計不僅簡化了安裝和維護工作，還允許在系統運行期間安全地更換模塊（熱插拔），而不影響其他通道的正常工作。

• 無縫 Ovation 集成： 作為西屋 Ovation 系統的原生模塊，WESTINGHOUSE 5X00622G01 與 Ovation 控制器、電源模塊和通信模塊實現了完美集成。在 Ovation 工程師站上，用戶可以方便地對每個輸出通道進行配置、監視和強制操作。所有通道狀態和診斷信息都可以直接集成到 Ovation 的人機界面（HMI）中，為操作員提供清晰、完整的控制信息。

應用案例

WESTINGHOUSE 5X00622G01 廣泛應用于需要 DCS 進行自動控制的各類工業過程：

• 火力發電廠： 在鍋爐燃燒控制系統中，WESTINGHOUSE 5X00622G01 接收來自 Ovation 控制器的指令，輸出數字量信號驅動各種設備的啟停。例如，它控制磨煤機入口的熱風門和冷風門，調節一次風溫；驅動吹灰器的電磁閥，定期清除鍋爐受熱面的積灰；控制給煤機的啟停，調節給煤量。在輔機系統中，它控制泵的啟動/停止、閥門的打開/關閉，以及各種聲光報警裝置的觸發。

• 燃?xì)廨啓C(jī)發電廠： 在聯合循環電廠中，WESTINGHOUSE 5X00622G01 用于控制燃?xì)廨啓C(jī)的輔助系統，如啟動馬達、盤車裝置、燃料控制閥的電磁閥、進氣加熱系統等。它也負責控制余熱鍋爐的旁路擋板、蒸汽輪機的疏水閥等設備，確保整個聯合循環過程的協調運行。

• 水處理與污水處理： 在大型自來水廠，WESTINGHOUSE 5X00622G01 用于控制濾池反沖洗的整個過程。它根據控制器的指令，依次打開或關閉反沖洗水泵、鼓風機、進水閥、排水閥和排污閥，實現濾池的自動反沖洗，保證出水水質。在污水處理廠，它控制曝氣池的鼓風機、回流污泥泵、剩余污泥排放閥等，維持生化處理過程的穩定。

• 石油化工過程： 在煉油廠或化工廠，WESTINGHOUSE 5X00622G01 用于控制各種開關閥、電磁閥和報警器。例如，在精餾塔的控制中，它根據塔頂溫度和壓力的變化，控制回流調節閥的電磁閥；在反應器控制中，它驅動緊急切斷閥，在異常工況下快速隔離危險物料，保障安全生產。

競品對比

與其他主流 DCS 廠商（如艾默生的 DeltaV 系列、ABB 的 Symphony 系列、西門子的 PCS 7 系列）的數字量輸出模塊相比，WESTINGHOUSE 5X00622G01 展現出其獨特的定位和優勢：

• Ovation 系統原生優勢： WESTINGHOUSE 5X00622G01 是為 Ovation 系統量身定制的 I/O 模塊。它與 Ovation 控制器之間的通信協議和時序經過深度優化，確保了指令傳輸?shù)膶?shí)時性和確定性。同時，其診斷信息直接映射到 Ovation 的報警管理系統中，無需任何中間轉換，實現了真正的系統級集成。

• 電力行業應用專長： Ovation 系統及其配套的 WESTINGHOUSE 5X00622G01 模塊在電力行業擁有深厚的應用基礎。它們針對發電過程的各種控制需求，如快速甩負荷（Fast Load Shedding）、機組協調控制、輔機順序控制等，都進行了專門的優化和驗證。對于電力用戶而言，選擇 Ovation 意味著選擇了一個深度理解其行業需求的解決方案。

• 成熟的存量市場支持： 全球范圍內有大量電廠和工業設施正在運行 Ovation 系統，其中包含了數以萬計的 WESTINGHOUSE 5X00622G01 模塊。對于這些系統的維護、備件更換和小規模改造，選擇原廠的 WESTINGHOUSE 5X00622G01 是最直接、最可靠的方案。它能夠確保與現有系統的完全兼容，無需修改控制邏輯或重新布線，最大限度地降低了維護風險和對生產的影響。

• 高可靠性與長壽命： 西屋電氣及其后續的艾默生在工業控制領域擁有數十年的經驗積累。WESTINGHOUSE 5X00622G01 的設計和制造過程遵循嚴格的工業標準，選用的元器件都具有高可靠性和長壽命。許多電廠的第一代 Ovation 系統中的此類模塊至今仍在穩定運行，充分證明了其卓越的品質和耐用性。

選型建議與注意事項

在涉及 WESTINGHOUSE 5X00622G01 的選型、安裝或維護工作時，請務必留意以下幾點：

1. 輸出類型和規格確認： 在訂購 WESTINGHOUSE 5X00622G01 之前，務必確認您需要的輸出類型（如晶體管輸出還是繼電器輸出）以及輸出電壓和電流等級。這些參數必須與您現場設備的驅動要求相匹配。例如，驅動 24 VDC 電磁閥可以選擇晶體管輸出模塊，而驅動 120 VAC 指示燈則需要繼電器輸出或相應交流輸出模塊。錯誤的選型可能導致設備無法正常工作或模塊損壞。

2. 配套終端單元匹配： WESTINGHOUSE 5X00622G01 需要與相應的現場接線端子單元（FTA）配合使用。不同的 FTA 可能提供不同的接線方式和保護功能（如保險絲保護）。在選型和安裝時，務必確保模塊與 FTA 型號匹配，并正確安裝到位。

3. 負載類型和功率計算： 在設計輸出回路時，需要仔細計算每個通道所帶負載的功率和類型（阻性、感性）。感性負載（如繼電器線圈、電磁閥）在關斷時會產生反向感應電動勢，需要在負載兩端并聯續流二極管或阻容吸收電路，以保護 WESTINGHOUSE 5X00622G01 的輸出器件。

4. 保險絲與短路保護： 雖然 WESTINGHOUSE 5X00622G01 內置了短路保護功能，但為增加保護層次，通常在 FTA 上或輸出回路中還會串接保險絲。在維護和更換保險絲時，務必使用規定規格和型號的保險絲，不得使用規格不符的保險絲或用其他導體短接。

5. 熱插拔操作規范： 盡管 WESTINGHOUSE 5X00622G01 支持熱插拔，但實際操作時仍需謹慎。建議在插拔模塊前，先確認該模塊所控制的設備不會因?yàn)檩敵鲂盘?hào)的瞬間中斷而導致安全事故或生產異常。在插拔過程中，應佩戴防靜電手環，并握住模塊的面板，平穩地將其插入或拔出機架。

6. 定期測試與維護： 建議在機組停機檢修期間，對 WESTINGHOUSE 5X00622G01 及其所控制的現場設備進行聯動測試。通過 Ovation 工程師站強制輸出信號，驗證每個輸出通道是否能夠正確驅動對應的現場設備，并檢查設備動作的靈活性和可靠性。這有助于及早發現潛在的接線松動、設備卡澀或模塊性能下降等問題。
