產品描述

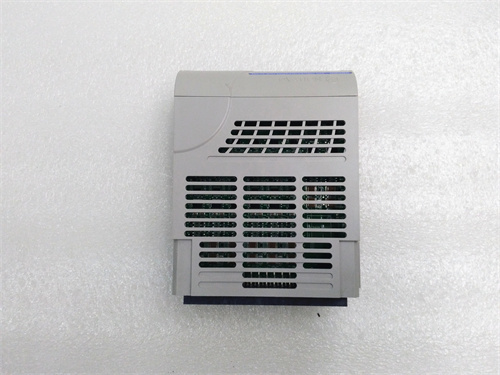

WESTINGHOUSE 5X00594G01 是一款高性能的數字量輸出模塊，屬于西屋電氣（Westinghouse）Ovation 分布式控制系統的重要組成部分。西屋電氣的 Ovation 系統作為過程控制和信息管理的領先平臺，廣泛應用于電力、水處理和石油天然氣等行業，而 WESTINGHOUSE 5X00594G01 正是這一平臺中實現設備控制指令輸出的關鍵組件。該模塊通常作為現場接線端子單元（FTA）與相應的電子模塊配合使用，專門設計用于將 Ovation 控制器的數字指令轉換為驅動現場設備的開關量信號。WESTINGHOUSE 5X00594G01 負責驅動各類現場執行設備，如繼電器、電磁閥、指示燈、電機啟動器和報警裝置等，實現對生產過程的有效控制。對于電廠運行人員和過程控制工程師而言，WESTINGHOUSE 5X00594G01 是連接 DCS 控制邏輯與現場物理設備的橋梁，其可靠性直接關系到整個控制系統的執行能力和安全生產。在艾默生收購西屋的 Ovation 業務后，該模塊繼續作為標準 I/O 組件得到廣泛支持和應用。
產品參數
了解 WESTINGHOUSE 5X00594G01 的技術規格對于正確設計和維護 Ovation 控制系統至關重要：
產品型號： WESTINGHOUSE 5X00594G01
系列歸屬： Westinghouse Ovation 分布式控制系統
模塊類型： 數字量輸出現場接線端子單元（FTA）/ 數字量輸出模塊
通道數量： 通常為 16 通道
輸出類型： 繼電器輸出或晶體管輸出（具體取決于子型號配置）
輸出電壓： 典型為 24 VDC、48 VDC、125 VDC 或 120 VAC，適應不同現場設備要求
輸出電流： 每通道最大輸出電流通常為 0.5A 至 2A，具體取決于負載類型和模塊規格
觸點容量： 對于繼電器輸出型，提供明確的觸點容量參數（如 250 VAC / 5A）
隔離等級： 提供輸出通道與系統背板之間的電氣隔離，通道間通常也提供隔離，增強系統抗干擾能力和安全性
響應時間： 快速的開關響應，典型值為毫秒級，滿足過程控制要求
診斷功能： 內置輸出開路檢測、短路保護和模塊自診斷功能；前面板 LED 指示輸出狀態和模塊健康狀態
現場接線： 通過模塊上的接線端子實現與現場設備的安全可靠連接
電源要求： 通常需要外部現場電源供電，以及通過背板從系統電源模塊供電
工作溫度： 0°C 至 60°C，適用于工業控制柜環境
安裝方式： 插拔式模塊，安裝在 Ovation 系統的 I/O 機架內
優勢特點
WESTINGHOUSE 5X00594G01 憑借其卓越的輸出驅動能力和與 Ovation 系統的無縫集成，在過程控制領域擁有顯著優勢：
高可靠性輸出驅動： 作為連接 DCS 與現場設備的最終執行元件，WESTINGHOUSE 5X00594G01 采用高品質的輸出器件和嚴格的電路設計，確保每個輸出通道都能可靠地驅動各種現場負載。無論是頻繁動作的調節閥電磁閥，還是長期保持狀態的指示燈，該模塊都能提供穩定、持久的控制信號，確保生產過程的連續性和安全性。其繼電器輸出型通道具有明確的觸點容量，可適應不同負載要求。
靈活的電壓配置選項： WESTINGHOUSE 5X00594G01 提供多種輸出電壓等級的版本，包括 24 VDC、48 VDC、125 VDC 和 120 VAC，以適應不同現場設備的控制電壓要求。用戶可以根據現場實際情況選擇最合適的版本，無需額外的電壓轉換器件，大大簡化了系統設計和接線工作。
全面的診斷能力： WESTINGHOUSE 5X00594G01 內置了先進的診斷功能，能夠?qū)崟r監測每個輸出通道的狀態。當發生開路（如線圈燒毀、接線斷開）或短路（如線路對地短路）等故障時，模塊能夠立即檢測到并通過 Ovation 系統向操作員發出報警。這種快速的故障診斷能力大大縮短了故障排查時間，提高了系統可用性，減少了非計劃停機時間。
強大的隔離保護： 工業現場存在各種電磁干擾和電位差，可能對控制系統的安全構成威脅。WESTINGHOUSE 5X00594G01 在設計上充分考慮了這一點，其輸出通道與系統背板之間、通道與通道之間通常都提供了電氣隔離。這種隔離措施有效阻斷了現場側的高電壓、大電流竄入控制系統的路徑，保護了昂貴的控制器和 I/O 模塊，同時也提高了系統的抗干擾能力，確?？刂菩盘柕臏蚀_傳輸。
通道狀態指示： 前面板的 LED 指示燈為每個輸出通道提供了直觀的狀態顯示，運行和維護人員可以一目了然地看到哪個通道正在輸出信號。這一簡單但實用的功能在現場調試和故障排查時極為方便，無需額外的測試設備即可快速判斷輸出狀態。
無縫 Ovation 集成： 作為西屋 Ovation 系統的原生模塊，WESTINGHOUSE 5X00594G01 與 Ovation 控制器、電源模塊和通信模塊實現了完美的集成。在 Ovation 工程師站上，用戶可以方便地對每個輸出通道進行配置、監視和強制操作。所有通道狀態和診斷信息都可以直接集成到 Ovation 的人機界面（HMI）中，為操作員提供清晰、完整的控制信息，實現對整個控制回路的集中管理。
應用案例
WESTINGHOUSE 5X00594G01 廣泛應用于需要 DCS 進行自動控制的各類工業過程：
火力發電廠輔機控制： 在燃煤、燃氣和燃油發電廠中，WESTINGHOUSE 5X00594G01 被大量用于控制各種輔機設備。例如，在鍋爐燃燒系統中，它控制磨煤機的啟停、給煤機的轉速調節（通過控制繼電器）、風門的開閉以及吹灰器的順序動作。在汽輪機系統中，它控制潤滑油泵、頂軸油泵和盤車裝置的啟停。在除氧器和給水系統中，它控制給水泵的啟動和停止。這些控制指令的可靠執行是保證發電機組安全穩定運行的基礎。
燃氣輪機輔助系統控制： 在聯合循環電廠的燃氣輪機部分，WESTINGHOUSE 5X00594G01 用于控制燃氣輪機的各種輔助系統，如啟動馬達、盤車裝置、燃料控制閥的電磁閥、進氣加熱系統、冷卻水系統和密封油系統。它根據控制器的指令，精確控制這些輔助設備的啟停和狀態切換，確保燃氣輪機能夠安全啟動、正常運行和可靠停機。
水處理與污水處理： 在大型自來水廠，WESTINGHOUSE 5X00594G01 用于控制濾池反沖洗的整個過程。它根據控制器的指令，依次打開或關閉反沖洗水泵、鼓風機、進水閥、排水閥和排污閥，實現濾池的自動反沖洗，保證出水水質。在污水處理廠，它控制曝氣池的鼓風機、回流污泥泵、剩余污泥排放閥等，維持生化處理過程的穩定。其高可靠性和快速響應能力確保了水處理過程的連續性和穩定性。
石油化工過程控制： 在煉油廠和化工廠，WESTINGHOUSE 5X00594G01 用于控制各種開關閥、電磁閥和報警器。例如，在精餾塔的控制中，它根據塔頂溫度和壓力的變化，控制回流調節閥的電磁閥；在反應器控制中，它驅動緊急切斷閥，在異常工況下快速隔離危險物料，保障安全生產；在罐區控制中，它控制進料閥和出料閥的開關，實現物料的自動輸送。
工業鍋爐自動化： 在各種工業鍋爐的控制系統中，WESTINGHOUSE 5X00594G01 用于控制燃燒器的點火、燃料閥的開關、送風機和引風機的啟停、給水泵的啟停以及各種報警裝置。其可靠的輸出能力保證了鍋爐的安全、高效運行。
物料輸送系統： 在電廠的輸煤系統、礦山的皮帶輸送系統和港口的散料裝卸系統中，WESTINGHOUSE 5X00594G01 用于控制輸送機電機的啟停、擋板的切換和沿線各種保護裝置（如拉繩開關、跑偏開關）的聯鎖。它確保整個輸送系統的順序啟動和順序停機，以及在故障情況下的緊急停止。
競品對比
與其他主流 DCS 廠商的數字量輸出模塊（如艾默生 DeltaV 的數字輸出模塊、ABB 的 S800 I/O 數字輸出模塊、西門子 PCS 7 的數字輸出模塊、霍尼韋爾的數字輸出模塊）相比，WESTINGHOUSE 5X00594G01 展現出其獨特的定位和優勢：
Ovation 系統原生優勢： WESTINGHOUSE 5X00594G01 是為 Ovation 系統量身定制的 I/O 模塊。它與 Ovation 控制器之間的通信協議和時序經過深度優化，確保了指令傳輸?shù)膶崟r性和確定性。同時，其診斷信息直接映射到 Ovation 的報警管理系統中，無需任何中間轉換，實現了真正的系統級集成。這種原生的集成性是通用 I/O 模塊無法比擬的。
電力行業應用專長： Ovation 系統及其配套的 WESTINGHOUSE 5X00594G01 模塊在電力行業擁有無可爭議的領先地位和數十年的應用經驗。它們針對發電過程的各種控制需求，如機組協調控制、輔機順序控制、快速甩負荷等，都進行了專門的優化和驗證。對于電力用戶而言，選擇 Ovation 意味著選擇了一個深度理解其行業需求的解決方案。
成熟的存量市場支持： 全球范圍內有大量電廠正在運行 Ovation 系統，其中包含了數以萬計的 WESTINGHOUSE 5X00594G01 模塊。對于這些系統的維護、備件更換和小規模改造，選擇原廠的 WESTINGHOUSE 5X00594G01 是最直接、最可靠的方案。它能夠確保與現有系統的完全兼容，無需修改控制邏輯或重新布線，最大限度地降低了維護風險和對生產的影響。
高可靠性與長壽命： 西屋電氣及其后續的艾默生在工業控制領域擁有數十年的經驗積累。WESTINGHOUSE 5X00594G01 的設計和制造過程遵循嚴格的工業標準，選用的元器件都具有高可靠性和長壽命。許多電廠的第一代 Ovation 系統中的此類模塊至今仍在穩定運行，充分證明了其卓越的品質和耐用性。
選型建議與注意事項
在涉及 WESTINGHOUSE 5X00594G01 的選型、安裝或維護工作時，請務必留意以下幾點：
輸出類型和規格確認： 在訂購 WESTINGHOUSE 5X00594G01 之前，務必確認您需要的輸出類型（繼電器輸出還是晶體管輸出）以及輸出電壓和電流等級。這些參數必須與您現場設備的驅動要求相匹配。例如，驅動 24 VDC 電磁閥可以選擇晶體管輸出模塊，而驅動 120 VAC 接觸器線圈則需要繼電器輸出模塊。錯誤的選型可能導致設備無法正常工作或模塊損壞。
負載類型和功率計算： 在設計輸出回路時，需要仔細計算每個通道所帶負載的功率和類型（阻性、感性）。感性負載（如繼電器線圈、接觸器線圈、電磁閥）在關斷時會產生反向感應電動勢，需要在負載兩端并聯續流二極管（對于直流負載）或阻容吸收電路（對于交流負載），以保護 WESTINGHOUSE 5X00594G01 的輸出觸點或晶體管。
現場電源確認： WESTINGHOUSE 5X00594G01 通常需要外部現場電源來驅動負載。在接線前，務必確認現場電源的電壓等級和類型與模塊的輸出規格相匹配，并確保電源容量足夠，接線正確，極性無誤。
保險絲與短路保護： 雖然 WESTINGHOUSE 5X00594G01 內置了短路保護功能，但為增加保護層次，通常在每個輸出回路中還應串接外部保險絲。在維護和更換保險絲時，務必使用規定規格和型號的保險絲，不得使用規格不符的保險絲或用其他導體短接。
接線規范與隔離： 輸出信號線應與動力電纜分開敷設，避免平行走線，以減少電磁干擾。對于感性負載，必須在負載端加裝吸收電路，以保護輸出觸點。
熱插拔操作規范： 盡管 WESTINGHOUSE 5X00594G01 可能支持熱插拔，但實際操作時仍需謹慎。建議在插拔模塊前，先確認該模塊所控制的設備不會因為輸出信號的瞬間中斷而導致安全事故或生產異常。在插拔過程中，應佩戴防靜電手環，并握住模塊的面板，平穩地將其插入或拔出機架。
定期測試與維護： 建議在機組停機檢修期間，對 WESTINGHOUSE 5X00594G01 及其所控制的現場設備進行聯動測試。通過 Ovation 工程師站強制輸出信號，驗證每個輸出通道是否能夠正確驅動對應的現場設備，并檢查設備動作的靈活性和可靠性。這有助于及早發現潛在的接線松動、設備卡澀或模塊性能下降等問題。
