產品概述與描述

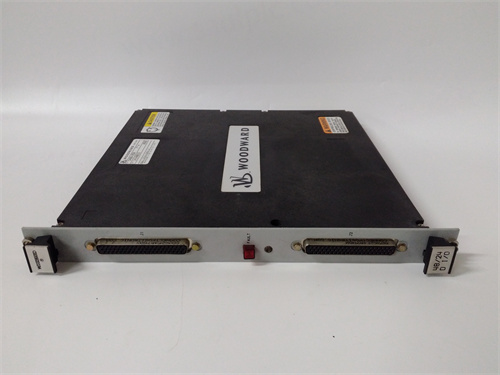

WOODWARD 5466-258 是伍德沃德（Woodward）公司生產的一款關鍵數字量輸入/輸出（I/O）模塊，主要用于其燃氣輪機、蒸汽輪機及工業發動機的專用調速器與控制系統（如MicroNet?或PRO-DIGITAL?系列控制器）。該模塊作為控制系統的“末梢神經與執行末端”，承擔著接收現場關鍵離散信號（如點火允許、主燃料閥位反饋、振動報警）和輸出驅動指令（如啟動電磁閥、停機電磁閥）的雙重職責。它直接與發動機或渦輪機本體上的傳感器和執行機構接口，將物理世界的開關量狀態轉換為控制器可識別的邏輯信號，并將控制器的保護與順序邏輯決策轉化為驅動現場設備的動作。在發動機啟停、加載、保護和監控的整個過程中，WOODWARD 5466-258 的可靠性與快速響應能力是保障機組安全穩定運行的重要一環。其設計專門針對高速旋轉機械控制的嚴苛環境，確保了在高溫、振動等條件下的長期可靠性。

詳細產品參數

• 制造商 / 品牌： 伍德沃德（Woodward）。

• 零件號 / 型號： 5466-258。

• 模塊類型： 數字量輸入/輸出模塊（DI/DO）。

• 兼容性： 專為伍德沃德特定的渦輪機/發動機控制系統機架或背板設計（例如MicroNet TMR系統的I/O子架）。

• 輸入通道： 提供多路隔離的數字量輸入通道，用于接收干接點或電壓信號（通常為24VDC或48VDC等級），監測開關、繼電器和接近傳感器的狀態。

• 輸出通道： 提供多路隔離的數字量輸出通道，通常為繼電器輸出或固態繼電器（SSR）輸出，用于驅動電磁閥、指示燈、報警器等現場設備。

• 隔離： 通道之間以及現場側與控制系統邏輯側之間采用光電隔離或變壓器隔離，防止電氣噪聲和地電位差干擾，確保信號完整性。

• 診斷功能： 可能包括通道狀態LED指示、輸出回路監視（如開路檢測）等基本診斷功能。

• 連接方式： 通過高可靠性連接器與系統背板及外部端子排連接。

• 環境規格： 設計滿足工業及船用環境對溫度、濕度、振動和電磁兼容性的嚴苛要求。

主要優勢與特點

WOODWARD 5466-258 的核心優勢在于其專為渦輪機控制應用而優化的高可靠性與魯棒性設計。該模塊通常采用工業級甚至軍用級的組件，確保在發動機附近的高溫、強振動和強電磁干擾環境下長期穩定工作，滿足航空衍生型燃氣輪機等高速機械的苛刻要求。其輸入/輸出通道的隔離設計有效防止了現場故障（如信號線短路、感應電壓沖擊）蔓延至核心控制器，提高了整個系統的抗擾度和可用性。作為伍德沃德整體控制系統解決方案的一部分，5466-258 與主控制器（如PRO-DIGITAL調速器）實現了深度集成和協同，確保了從信號采集到控制執行的確定性和快速響應，這對于需要毫秒級響應的超速保護等關鍵功能至關重要。模塊的結構通常便于安裝和維護，支持可能的在線更換（熱插拔），以縮短維護停機時間。

典型應用場景

該模塊幾乎專用于配備伍德沃德控制系統的旋轉機械領域。在發電行業，WOODWARD 5466-258 用于控制燃氣輪機（如GE LM系列、西門子SGT系列配套的伍德沃德調速器）的啟動順序、燃料閥控制和安全保護回路，處理來自火焰探測器、轉速傳感器、振動探頭的信號，并驅動主燃料閥、啟動馬達離合器等相關設備。在船舶推進領域，它用于控制大型柴油機或燃氣輪機的調速、安保和報警系統。在機械驅動領域（如管道壓縮機、泵組），它確保原動機在負荷變化下的穩定運行和緊急情況下的安全停機。

與競爭產品的比較

與通用工業自動化品牌（如西門子、羅克韋爾）的通用數字量I/O模塊相比，WOODWARD 5466-258 是高度專業化和垂直整合的產品。通用模塊可能具有更靈活的配置和更豐富的網絡選項，但缺乏針對渦輪機控制環境的特定加固設計、認證以及與伍德沃德專用控制算法的深度優化集成。與其他渦輪機控制專業廠商（如GE的Mark系列、本特利內華達的系統1部分模塊）的專用I/O相比，5466-258 是伍德沃德生態系統內的專用部件，其核心競爭力在于與伍德沃德調速器、軟件工具（如Toolkit）的無縫兼容性和在該領域數十年的應用經驗積累。它不是一個可以互換的通用商品。

選型建議與注意事項

1. 嚴格系統匹配： WOODWARD 5466-258 必須與特定的伍德沃德控制器型號和硬件版本完全匹配。錯誤的模塊將無法在相應機架中工作，甚至可能造成損壞。務必參考原系統手冊和部件清單。

2. 明確信號規格： 仔細核對模塊的輸入電壓/電流要求和輸出類型（繼電器或固態）及負載能力，確保與現場傳感器和執行器的規格完全兼容。

3. 專業配置與測試： 模塊的功能配置（如去抖時間、濾波器設置）通常在伍德沃德的專用工程軟件（如Toolkit）中完成。安裝后必須進行完整的信號回路測試和邏輯功能驗證。

4. 環境與安裝： 遵循伍德沃德的安裝指南，確保模塊安裝牢固，接線正確且屏蔽良好，以適應其設計的工作環境。

5. 來源與認證： 由于用于關鍵動力設備，強烈建議通過伍德沃德官方或其授權渠道采購正品 WOODWARD 5466-258 模塊。使用非正規來源的備件可能無法保證其性能、可靠性，并可能使設備保修和安全認證失效。
