產品概述與描述

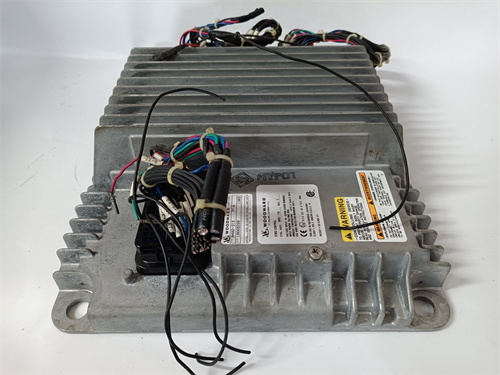

WOODWARD 8402-319 和 WOODWARD 8402-119 是伍德沃德（Woodward）ProTech 203超速保護系統的兩個核心模塊。該系統專門設計用于燃?xì)廨啓C(jī)、蒸汽輪機和工業透平機械，提供冗余的、高可靠性的超速檢測與保護。其中，WOODWARD 8402-319 通常作為超速檢測模塊或主控制模塊，而 WOODWARD 8402-119 常作為配套的輸入/輸出模塊或輔助繼電器模塊。它們協同工作，持續監測渦輪機轉速，當轉速超過預設的安全閾值時，會觸發緊急停機（ESD）信號，保護透平機械免因超速而發生災難性損壞。這兩個模塊是透平安全保護鏈中的關鍵電子組件。

產品參數

• 系統名稱： ProTech 203 透平超速保護系統

• 模塊型號與功能：

  • 8402-319： 通常為 超速檢測模塊。它接收來自磁性拾取探頭（MPU）的轉速脈沖信號，將其轉換為精確的轉速值，并與用戶設定的跳閘點（通常是額定轉速的110%）進行比較。它通常包含多通道（如雙通道）冗余檢測電路。

  • 8402-119： 通常為 輸入/輸出繼電器模塊 或 輔助邏輯模塊。它提供與外部控制系統（如DCS、ESD）的接口，接收使能、復位等命令，并通過內部繼電器輸出超速跳閘信號。它還可能包含用于系統測試的電路和狀態指示。

• 輸入信號： 接受來自兩個獨立磁性拾取探頭（MPU）的交流正弦波信號，頻率與轉速成正比。

• 輸出信號： 繼電器干接點輸出，用于驅動停機電磁閥、報警器及向主控系統發送狀態信號。

• 電源： 24 V DC 或 125 V DC，具體取決于配置，通常要求雙路冗余電源供電。

• 設定與顯示： 通過模塊上的數字顯示器、按鈕或手持編程器進行轉速設定點、延時等參數的配置和查看。

• 認證： 設計符合相關安全標準，適用于關鍵的安全保護應用。

優勢與主要特性

1. 冗余安全設計： ProTech 203系統的核心優勢在于其硬件和通道的冗余性。WOODWARD 8402-319 通常采用雙通道獨立檢測， WOODWARD 8402-119 則提供冗余的輸出繼電器。這種“二選一”或“三選二”的邏輯，確保了單點故障不會導致保護功能喪失，滿足高安全性應用要求。

2. 極高的可靠性與精度： 專門為超速保護設計，采用高精度電路處理MPU信號，確保在寬廣的溫度和振動環境下都能提供準確、穩定的轉速測量和快速響應。

3. 完善的診斷與測試功能： 系統具備強大的自診斷能力，能持續監測MPU信號完整性、模塊健康狀態和電源狀況。同時，支持在線“跳閘測試”功能，可在不實際觸發停機的情況下驗證整個保護回路（從MPU到輸出繼電器）的功能完好性。

4. 清晰的狀態指示： 模塊正面通常有豐富的LED指示燈，實時顯示電源、通道狀態、超速報警、故障等信息，便于運維人員快速了解系統狀態。

5. 易于維護與集成： 模塊化設計使得更換和維護簡便。其標準的繼電器輸出和輸入接口，易于與各種透平控制柜和工廠安全系統集成。

應用領域案例

• 燃?xì)廨啓C(jī)發電廠： 作為燃機的最后一道機械保護防線，WOODWARD 8402-319 和 8402-119 構成的系統持續監測燃機轉速，在調速系統失效等極端情況下執行緊急停機，防止“飛車”事故。

• 石油化工驅動透平： 用于驅動裂解氣壓縮機或大型泵的工業汽輪機上，保護價格昂貴的工藝設備和避免非計劃停產。

• 海上平臺燃?xì)廨啓C(jī)： 在環境苛刻、維護不便的平臺，該系統提供可靠的超速保護，保障發電和壓縮作業安全。

• 生物質發電/垃圾發電汽輪機： 保護汽輪機在蒸汽參數波動時免遭超速損壞。

與競爭產品的比較

WOODWARD ProTech 203（包含8402-319/119模塊） 的主要競爭產品是其他專做透平保護的獨立系統，如 Bently Nevada（現屬貝克休斯）的 3500/77 超速檢測系統 以及 Triconex（施耐德）等安全PLC定制的超速保護方案。與Bently Nevada系統相比，Woodward ProTech 203在透平機械原廠配套市場占有率高，與Woodward的調速器（如505/701系列）集成度更好。與通用安全PLC方案相比，WOODWARD 8402-319/119 是專用的“黑匣子”式保護裝置，其邏輯固定、經過充分現場驗證，對于透平超速這個特定功能來說，通常被認為更簡單、更專用、更可靠。而安全PLC方案則更靈活，可集成更多保護功能。

選型建議與注意事項

• 選型建議：

  • 成套系統選型： 必須將 WOODWARD 8402-319 和 WOODWARD 8402-119 作為整個ProTech 203系統的一部分來選型，并根據透平的重要性和安全等級，確定是需要單通道、雙通道還是三取二表決的系統配置。

  • MPU探頭匹配： 確保選型的系統與現場安裝的磁性拾取探頭的型號、齒盤齒數、信號電壓和間隙要求相匹配。

  • 電源與輸出要求： 根據控制柜設計，確認所需的電源電壓（DC 24V/125V）和輸出繼電器觸點容量（用于驅動哪個停機電磁閥）。

• 重要注意事項：

  • 安全關鍵設備： 這是安全儀表系統（SIS）的一部分。任何修改、測試或維護都必須遵循嚴格的規程，并獲得授權。

  • 定期功能測試至關重要： 必須嚴格執行制造商建議的在線跳閘測試周期（例如每三個月或六個月），以驗證從MPU到最終執行機構整個回路的可用性。僅依賴指示燈和自診斷是不夠的。

  • 正確的安裝與布線： MPU信號電纜必須使用高質量的雙絞屏蔽電纜，并遠離動力電纜單獨敷設，屏蔽層在機柜端單點接地，以防止電磁干擾導致誤跳閘。

  • 參數設置與備份： 跳閘設定點等關鍵參數必須由授權人員設置，并做好記錄和備份。禁止隨意調整。

  • 備件管理： 由于模塊停產或升級，WOODWARD 8402-319 和 8402-119 可能已被新型號替代（如ProTech GII系列）。在采購備件或進行系統改造時，務必咨詢伍德沃德或授權代理商，評估升級的可能性，并確保新舊模塊的兼容性。堅持使用已停產多年的老舊模塊可能存在供應和維修風險。
