產品概述與描述

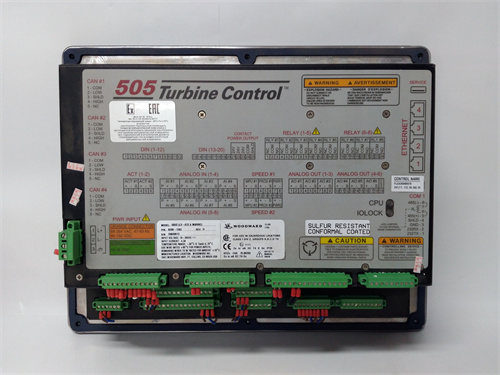

WOODWARD 8200-1302 是伍德沃德（Woodward）PSL（Power Supply/Logic）系列調速系統中的一塊關鍵電源與邏輯板卡。該模塊集成了供電、核心邏輯處理以及通信接口，是PSL系列數字式透平機械調速控制器（例如用于燃氣輪機、蒸汽輪機或柴油發電機）的核心處理單元。WOODWARD 8200-1302 負責接收來自轉速傳感器、過程變量輸入以及上位控制系統的指令，執行復雜的調速、負荷控制和保護算法，并輸出精確的控制信號（如4-20mA）給執行機構（如燃料閥驅動器）。其設計與性能直接影響機組的運行穩定性和響應速度。

產品參數

• 設備類型： 調速器電源與邏輯板卡 / 主控制板

• 所屬系統： 伍德沃德 PSL 系列調速系統（如PSL、PSL+）

• 核心處理器： 高性能微處理器，執行專用控制算法。

• 輸入信號：

  • 轉速反饋： 通常接受兩個磁性拾取探頭（MPU）的脈沖信號，用于精確測速和冗余備份。

  • 過程變量： 模擬量輸入（如4-20mA、0-10V DC），用于接收壓力、溫度、功率等反饋信號。

  • 控制指令： 模擬量/數字量輸入，接收來自DCS、同期裝置或本地面板的速度/負荷給定信號。

• 輸出信號：

  • 控制輸出： 模擬量輸出（如4-20mA、±20mA），驅動電液轉換器（E/H）或伺服驅動器。

  • 狀態與報警輸出： 繼電器干接點輸出，用于系統狀態、報警和停機保護。

• 通信接口：

  • 串行通信： RS-232/485接口，用于本地配置（通過PC軟件）或連接HMI面板。

  • 網絡通信（可選）： 支持Modbus RTU/TCP等協議，用于與上位控制系統集成。

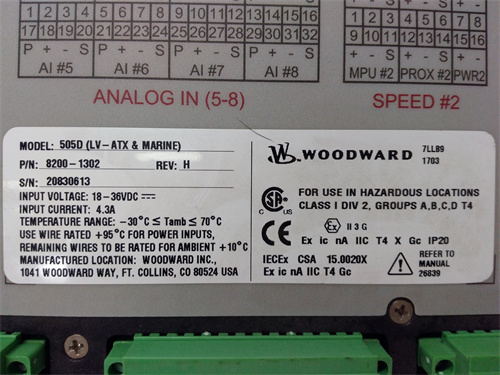

• 電源輸入： 寬范圍直流電源輸入（例如 18-36 V DC），具備反接保護和濾波功能。

• 配置與診斷： 通過伍德沃德專用軟件（如TOOLKIT）進行參數配置、實時監測和故障診斷。

優勢與主要特性

1. 集成化高可靠性設計： WOODWARD 8200-1302 將電源、邏輯和基礎I/O高度集成在一塊板卡上，減少了外部連接點和組件數量，從而提高了系統的整體可靠性和平均無故障時間（MTBF）。

2. 強大的控制算法： 搭載伍德沃德成熟的透平控制算法，提供精確的轉速調節、負荷分配（用于并網機組）、前饋/反饋補償以及完善的保護功能（如超速保護、加速度檢測）。

3. 雙通道冗余輸入支持： 設計上支持雙路MPU輸入，實現轉速測量的硬件冗余，單路故障時仍能維持可靠控制和保護，增強了系統的可用性。

4. 豐富的通信與診斷能力： 提供標準通信接口和強大的配套軟件，使得 WOODWARD 8200-1302 易于配置、監控和遠程診斷，便于預防性維護和快速故障排查。

5. 寬電源輸入范圍： 適應不穩定的工業電源環境，確保在電壓波動時控制器的穩定工作。

應用領域案例

• 油氣田燃氣輪機發電機組： 作為主調速控制器，WOODWARD 8200-1302 精確控制燃機轉速，在孤網或并網模式下維持穩定頻率，并根據負荷需求調節燃料量。

• 生物質電廠蒸汽輪機： 控制汽輪機的進汽調節閥，實現從啟動、暖機、升速到并網帶負荷的全過程自動控制，并確保在電網頻率波動時快速響應。

• 海上平臺柴油發電機組： 用于多臺柴油發電機的并聯運行控制，實現負荷的自動分配和無功功率調節，保障平臺電網的穩定。

• 工業驅動型汽輪機： 驅動壓縮機或泵的汽輪機，通過 WOODWARD 8200-1302 實現轉速或工藝參數（如出口壓力）的閉環控制。

與競爭產品的比較

WOODWARD 8200-1302（PSL系列） 在透平機械專用調速領域的主要競爭對手包括GE 的 Mark VIe 調速模塊、西門子的 S7-1500T/TF 運動控制器（用于透平應用） 以及霍尼韋爾的專門控制卡。與基于通用PLC構建的解決方案相比，WOODWARD 8200-1302 是專用的“硬化”控制器，其硬件和軟件專為透平的高轉速、高振動環境和苛刻的控制要求而設計，內置算法成熟，開箱即用。與其它透平專用控制器相比，伍德沃德在該領域擁有悠久的歷史和龐大的安裝基礎，其PSL系列以穩定可靠著稱，備件和專業技術支持網絡廣泛。選擇關鍵在于原動機的類型、用戶的使用習慣以及現有系統的兼容性。

選型建議與注意事項

• 選型建議：

  • 明確應用對象： 確認被控設備是燃氣輪機、蒸汽輪機還是柴油機，以及是用于發電還是機械驅動。不同應用可能需要不同的軟件功能包。

  • 評估I/O需求： 統計所有需要連接的傳感器（MPU數量、模擬量輸入）和執行機構（模擬量輸出、繼電器輸出）的數量和類型，確保 WOODWARD 8200-1302 的I/O容量滿足要求。

  • 通信需求規劃： 確定是否需要遠程監控和網絡集成，從而決定是否需要選配或激活相應的網絡通信選件。

• 重要注意事項：

  • 專業工程與調試： 調速系統的參數整定（如PID參數、不等率設定）直接影響機組性能，必須由經驗豐富的工程師使用專用軟件進行調試，不可隨意更改。

  • 傳感器信號質量： MPU的安裝間隙、信號幅值和電纜屏蔽接地必須嚴格按照手冊要求執行，劣質的轉速信號是導致控制不穩或誤動作的常見原因。

  • 電源質量與接地： 為控制器提供純凈、穩定的直流電源。系統必須良好接地，遵循單點接地原則，避免地環路干擾影響模擬信號的精度。

  • 備份配置參數： 在完成調試并穩定運行后，必須立即通過軟件備份完整的配置參數文件。這是板卡更換或系統恢復時不可或缺的步驟。

  • 關注產品生命周期： WOODWARD 8200-1302 所屬的PSL系列是成熟產品，在采購備件或新項目選型時，建議咨詢伍德沃德或授權代理商，了解是否有新一代產品（如NetCon）可供選擇，以獲得更好的長期支持。
