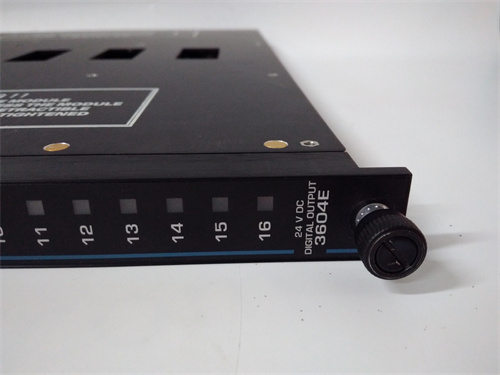

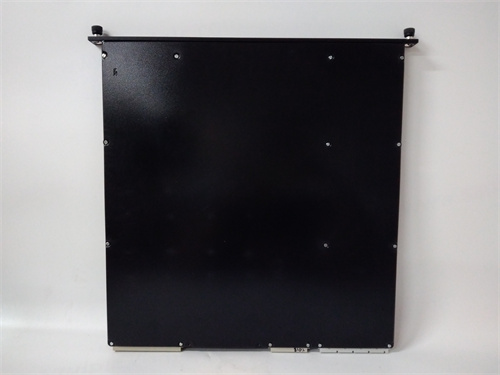

TRICONEX 3604E：數字量輸出模塊

產品描述

TRICONEX 3604E 是英維思（Invensys，現屬施耐德電氣）旗下Triconex品牌的安全儀表系統（SIS）中的關鍵組件，專為高完整性、高可靠性的安全關鍵應用而設計。作為Tricon三重模件冗余（TMR）控制系統的一部分，TRICONEX 3604E 是一款數字量輸出模塊，其核心功能是將TMR控制器做出的安全邏輯決策，轉換為可靠的物理動作，以驅動現場執行機構（如緊急切斷閥、報警器、停機設備等），從而實現安全聯鎖或緊急停車（ESD）。該模塊嚴格遵循安全標準設計，內置多重診斷和故障檢測機制，確保在過程工業中達到最高的安全完整性等級（SIL 3）。對于需要極致可靠性的安全系統工程師而言，TRICONEX 3604E 是實現最終安全動作的關鍵一環。關于 TRICONEX 3604E 的認證和配置信息，請參閱施耐德電氣官方發布的Triconex系統文檔。

產品參數

• 產品類型： 安全數字量輸出模塊

• 制造商系列： 英維思（施耐德電氣）Triconex 安全系統

• 模塊型號： 3604E

• 架構： 三重模件冗余（TMR）。包含三個獨立的、同步工作的處理器通道，通過“三取二”表決機制產生單一、正確的輸出。

• 輸出點數： 通常為8點或16點隔離輸出（具體取決于硬件版本）。

• 輸出類型： 通常為繼電器輸出或高可靠性的固態電子輸出，用于開關控制。

• 負載電壓/電流： 支持常見的工業電壓等級（如24 VDC, 120 VAC等），每通道具有規定的負載驅動能力。

• 診斷功能： 全面的在線診斷，包括輸出回路驗證（VOT）、輸出電流監測、模塊健康狀態檢查、通道間比對等。

• 故障安全狀態： 設計為故障安全型（de-energized to trip）。在檢測到內部故障、電源丟失或接收到安全命令時，輸出會強制切換到預定義的安全狀態（通常為“斷開”）。

• 通信接口： 通過專用的TriBus背板與Tricon控制器的主處理器模塊通信。

• 熱插拔： 在運行系統中支持模塊的熱插拔更換，以維護系統可用性。

優勢與特點

• 極高的安全完整性： 經過認證，適用于SIL 3安全應用，滿足IEC 61508/61511標準要求。

• TMR架構的容錯能力： 三個獨立通道的設計使其能夠容忍單點甚至某些雙點故障，而不會引發誤停車或危險失效，大大提高了系統可用性和安全性。

• 強大的診斷覆蓋率： 先進的診斷技術能夠檢測出超過99%的潛在危險故障，確保故障被發現并導向安全狀態。

• 靈活的現場接口： 支持多種輸出類型和負載，適應不同的現場執行設備需求。

• 可靠的運行記錄： Triconex系統在全球石油天然氣、化工、核電等關鍵領域擁有數十年成功的應用歷史，3604E 模塊是這一可靠傳統的組成部分。

• 集成化的工程與維護： 可與Triconex專用的編程和診斷軟件（如Tristation 1131）無縫集成，便于配置、監控和故障排查。

應用領域案例

• 石油與天然氣： 在海上平臺或煉油廠中，觸發緊急關斷閥以隔離烴類物料，或啟動消防噴淋系統。

• 化工行業： 在反應器超溫或超壓時，啟動緊急泄放或快速冷卻系統。

• 火力發電： 在鍋爐出現危險狀況時，觸發主燃料跳閘（MFT）。

• 油氣管道： 在檢測到管道泄漏或壓力異常時，啟動管線緊急截斷。

• 制藥行業： 在關鍵的發酵或化學反應過程中，執行安全聯鎖以保護產品安全和人員設備。

與競爭產品對比

TRICONEX 3604E 的直接競爭對手是其他頂級安全系統廠商的同類輸出模塊，例如 Honeywell Safety Manager的DO模塊、HIMA的DO模塊 以及 Siemens S7-400H/F安全系統的輸出模塊。與它們相比，3604E 的核心競爭優勢在于其久經考驗的TMR硬件架構，提供了獨特的從傳感器到執行器的三重化路徑，在復雜故障模式和共因失效方面的防護能力受到業內高度認可。相比于一些采用“二取一”（1oo2）或軟件冗余架構的系統，Triconex的TMR硬件方案在響應速度和確定性方面具有特點。

選型建議與注意事項

1. 系統兼容性： TRICONEX 3604E 必須與Triconex TMR控制器（如Trident, Tricon CX等）及相應的機架、電源模塊配套使用。嚴禁與其他品牌的PLC或DCS混用。

2. 安全生命周期管理： 其應用必須納入完整的安全生命周期（按照IEC 61511），包括安全要求規格書（SRS）制定、設計、安裝、調試、操作和維護。模塊本身不能單獨保證安全功能。

3. 嚴格的配置管理： 模塊的配置（如故障安全狀態定義、表決邏輯）必須通過授權的工程軟件完成，任何修改都需遵循嚴格的管理變更（MOC）流程。

4. 負載設計與校驗： 必須仔細計算所連接負載（如閥門電磁閥）的浪涌電流和持續電流，確保在模塊規格范圍內。強烈建議定期進行輸出回路測試（VOT）以驗證其功能完整性。

5. 備件策略： 由于涉及安全，必須從施耐德電氣或其授權分銷商處采購原廠正品備件。使用翻新件或假冒件會帶來不可接受的安全風險，并可能使系統認證失效。

6. 專業知識和培訓： 對 TRICONEX 3604E 及所在系統進行設計、編程、維護的人員，必須接受過Triconex系統和功能安全方面的專門培訓。
