產品介紹

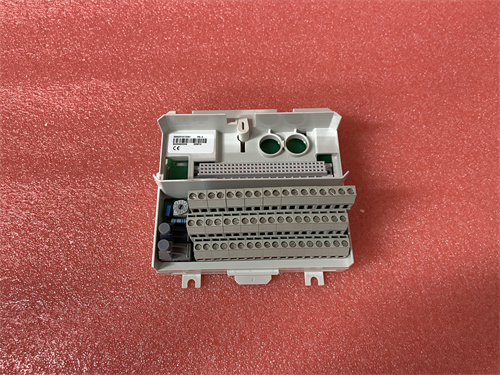

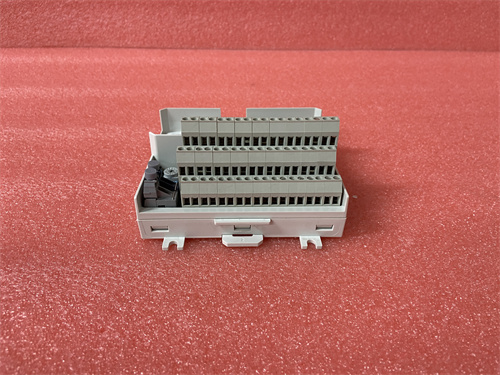

ABB GRBTU 3BSE013175R1 是ABB集團工業自動化部門為其AC 800M系列高端可編程控制器（PLC/DCS）設計的一款通信接口模塊或總線終端單元。該模塊是ABB系統架構中的關鍵網絡組件，通常作為現場總線網關或總線中繼/擴展器使用，負責實現AC 800M控制器與特定工業現場總線網絡（如PROFIBUS DP、Modbus等）之間的可靠連接與數據交換。在構建大規模、分布式的過程控制系統中，ABB GRBTU 3BSE013175R1 確保了控制指令與現場設備數據的高速、穩定傳輸，是連接控制層與設備層的關鍵樞紐。對于需要將ABB控制系統與第三方智能設備集成的項目，采用ABB GRBTU 3BSE013175R1 是確保通信兼容性和系統性能的有效方案。

產品參數

• 產品類型：AC 800M系統現場總線接口模塊/網關。

• 所屬系統：ABB AC 800M 可編程自動化控制器。

• 核心功能：作為總線終端單元（BTU） 或通信處理器，主要功能包括：

  • 協議轉換：將AC 800M內部總線協議轉換為標準現場總線協議（如PROFIBUS DP）。

  • 網絡管理：作為主站或從站管理現場總線網絡上的設備通信。

  • 電氣隔離與信號調理：提供總線信號的隔離、驅動和終端匹配。

• 支持的總線協議：根據具體型號，通常支持 PROFIBUS DP-V1/V0 協議，作為DP主站或DP從站。部分型號可能支持其他協議。

• 通信性能：

  • 通信速率：支持PROFIBUS DP標準速率，最高可達 12 Mbps。

  • 最大從站數：可管理一定數量的DP從站（例如最多124個）。

  • I/O數據量：支持較大的輸入/輸出數據區進行循環數據交換。

• 物理接口：

  • 總線接口：標準 9針D-Sub母頭連接器（用于PROFIBUS DP），或其它總線專用接口。

  • 系統側接口：通過專用連接器或背板與AC 800M控制器或I/O機架連接。

• 配置方式：通過ABB的工程軟件（如Control Builder M）進行硬件組態、網絡參數設置和I/O映射。

• 狀態指示：模塊配備LED指示燈，顯示電源、總線活動、通信狀態及故障信息。

• 電源供應：通常由所連接的AC 800M機架或外部電源供電。

優勢與特點

1. 強大的系統集成與開放互聯能力：ABB GRBTU 3BSE013175R1 的核心價值在于其作為開放協議網關的角色。它使ABB高端的AC 800M控制系統能夠無縫接入業界廣泛使用的PROFIBUS DP網絡，輕松集成第三方PLC、驅動器、遠程I/O站和智能儀表，極大提升了系統的靈活性和可擴展性。

2. 高可靠性與工業級設計：專為嚴苛的工業環境設計，具備良好的抗電磁干擾（EMC）能力和寬溫工作范圍。其穩定的通信性能確保了關鍵控制數據的不中斷傳輸，是構建高可用性控制網絡的基礎。

3. 配置靈活與診斷完善：在Control Builder M統一工程環境中，用戶可以直觀地配置總線參數、管理從站設備并進行詳細的I/O映射。模塊提供清晰的本地狀態指示和通過軟件訪問的深度診斷信息，便于快速定位網絡或設備故障，縮短平均修復時間（MTTR）。這是ABB GRBTU 3BSE013175R1 在智能維護中的重要優勢。

4. 與AC 800M生態系統的無縫融合：作為ABB原廠模塊，其在機械安裝、電氣接口、軟件兼容性和固件管理上與AC 800M系統實現了深度集成。這種原生兼容性確保了最佳的性能表現、簡化的工程流程和可靠的長周期支持。

5. 支持復雜的網絡拓?fù)渑c冗余：該模塊通常支持構建線型、樹型等網絡拓?fù)?，并可配合相關組件實現通信路徑的冗余，滿足高可靠性應用的要求。

應用領域與案例

ABB GRBTU 3BSE013175R1 廣泛應用于采用AC 800M系統且需要集成PROFIBUS DP網絡的各種工業領域。

• 案例一：汽車制造車間焊裝線控制系統集成
  在車身焊裝線上，ABB機器人控制器（AC 800M）作為總控單元，需要通過PROFIBUS DP網絡連接數百個焊接控制器、夾具氣缸傳感器和按鈕站。使用 GRBTU 模塊作為DP主站，可以集中管理所有從站設備，實現生產節拍同步和工藝數據采集。

• 案例二：水處理廠多廠商設備監控網絡
  在污水處理廠，核心工藝由AC 800M控制，但污泥脫水機、加藥裝置等可能采用支持PROFIBUS DP的第三方PLC。通過 GRBTU 模塊，ABB系統可以直接讀取這些子系統的運行狀態并下發控制指令，實現全廠一體化監控和優化調度。

• 案例三：冶金生產線傳動系統網絡接入
  在熱軋或冷軋生產線，大量傳動變頻器通常通過PROFIBUS DP聯網。AC 800M主控制器通過 GRBTU 模塊接入該網絡，實現對所有傳動裝置的啟停、速度給定、轉矩控制及狀態監控，保障軋制過程的精確協調。

與競品對比

與通用型PROFIBUS DP主站網關或其他品牌控制系統的專用DP接口模塊相比，ABB GRBTU 3BSE013175R1 的優勢在于：

• 與AC 800M系統的深度原生集成：它不是通用網關，而是專為AC 800M優化的專用接口。其數據交換機制、診斷信息和配置管理完全融入ABB的工程環境，性能優化，使用體驗更佳。

• 統一的工程與維護體驗：配置和診斷均在Control Builder M中完成，與邏輯編程、HMI組態在同一平臺，減少了工具切換和學習成本，提高了工程效率。

• ABB品牌的整體可靠性保障：作為ABB解決方案的一部分，其硬件質量、長期供貨和技術支持與主系統保持一致，為用戶提供了單一責任方的完整保障。

• 在復雜應用中的性能確定性：針對ABB控制器的通信需求進行了專門優化，在處理大量、高實時性要求的I/O數據交換時，通常比通用網關具有更好的確定性和穩定性。

選型建議與注意事項

1. 明確網絡角色與協議版本：首先確認該模塊在系統中需要作為 PROFIBUS DP主站還是從站，并確認所需的協議版本是否兼容（如需支持DP-V1的非循環通信）。

2. 核實系統兼容性：必須確認 GRBTU 3BSE013175R1 與您現有的AC 800M控制器具體型號（如PM573/PM583等）、硬件版本及系統軟件版本完全兼容。

3. 規劃網絡規模與性能：評估需要連接的DP從站數量、總I/O數據量及所需的通信波特率，確保模塊的處理能力滿足網絡負載要求。

4. 正確的網絡設計與安裝：嚴格按照PROFIBUS DP規范進行網絡布線（使用屏蔽雙絞線），在總線兩端正確安裝終端電阻，并確保良好接地。模塊的安裝位置應便于接線和維護。

5. 專業的軟件配置與測試：使用Control Builder M進行硬件組態時，需正確設置主站參數、導入從站GSD文件、配置I/O映射。完成配置后，必須進行全面的網絡通信測試，驗證所有數據點的讀寫功能。

6. 通過官方渠道采購與支持：為確保模塊的正宗性、獲得正確的技術文檔和ABB官方的技術支持，必須通過ABB或其授權分銷商進行采購。保留好配置文件的備份。定期利用模塊的診斷功能檢查網絡健康狀況，并關注ABB發布的相關固件更新通知。
